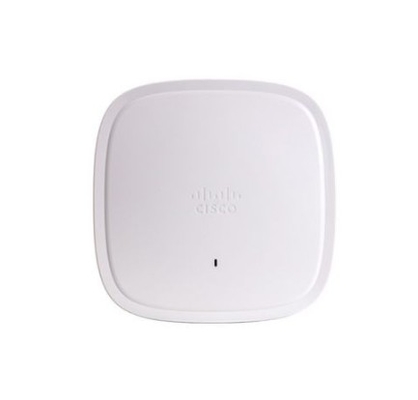

Καταλύτης 9100 σειρά WiFi της Cisco 6 σημεία πρόσβασης μια c9115axi-εσωτερική κεραία 4x4: 4 MIMO μια περιοχή

C9115axi-προδιαγραφή

Περιγραφή

Σημείο πρόσβασης σειράς καταλυτών 9115AX της Cisco, εσωτερική κεραία WI-Fi 6 4x4: 4 MIMO, μια περιοχή

Λογισμικό

● Ενοποιημένη η Cisco έκδοση λογισμικού ασύρματων δικτύων 8.9 ή αργότερα

● IOS ® XE της Cisco έκδοση λογισμικού 16.11 ή αργότερα

Υποστηριγμένοι ασύρματοι ελεγκτές του τοπικού LAN

● Καταλύτης της Cisco 9800 ασύρματοι ελεγκτές σειράς

● Εικονικός ασύρματος ελεγκτής ελεγκτών και της Cisco σειράς της Cisco 3500, 5520, και 8540 ασύρματων

802.11n ικανότητες έκδοσης 2.0 (και σχετικός)

● 4x4 MIMO με τέσσερα χωρικά ρεύματα

● Μέγιστη αναλογία που συνδυάζει το (MRC)

● 802.11n και 802.11a/g

● κανάλια 20 - και 40-MHZ

Ποσοστά στοιχείων ● PHY μέχρι 890 Mbps (40 MHZ με 5 Ghz και 20 MHZ με 2,4 Ghz)

● Συνάθροιση πακέτων: Α-MPDU (η μετάδοση και λαμβάνει), α-MSDU (η μετάδοση και λαμβάνει)

● 802,11 δυναμική επιλογή το (DFS) συχνότητας

● Κυκλική υποστήριξη του (CSD) ποικιλομορφίας μετατόπισης

802.11ac

κατιούσα σύνδεση MU-MIMO ● 4x4 με τέσσερα χωρικά ρεύματα

● MRC

● 802.11ac

● 20, 40-, 80, και κανάλια 160-MHZ

Ποσοστά στοιχείων ● PHY μέχρι 3,47 GBP (160 MHZ με 5 Ghz)

● Συνάθροιση πακέτων: Α-MPDU (η μετάδοση και λαμβάνει), α-MSDU (η μετάδοση και λαμβάνει)

● 802,11 DFS

● Υποστήριξη της CSD

802.11ax

κατιούσα σύνδεση MU-MIMO ● 4x4 με τέσσερα χωρικά ρεύματα

● Ανερχόμενη ζεύξη/κατιούσα σύνδεση OFDMA

● TWT

Χρωματισμός ● BSS

● MRC

● 802.11ax

● 20, 40-, 80, και κανάλια 160-MHZ

Ποσοστά στοιχείων ● PHY μέχρι 5,38 GBP (160 MHZ με 5 Ghz και 20 MHZ με 2,4 Ghz)

● Συνάθροιση πακέτων: Α-MPDU (η μετάδοση και λαμβάνει), α-MSDU (η μετάδοση και λαμβάνει)

● 802,11 DFS

● Υποστήριξη της CSD

Ενσωματωμένη κεραία

● 2,4 Ghz, μέγιστο κέρδος 3 dBi, εσωτερική κεραία, πανκατευθυντική στο αζιμούθιο

● 5 Ghz, μέγιστο κέρδος 4 dBi, εσωτερική κεραία, πανκατευθυντική στο αζιμούθιο

Εξωτερική κεραία (που πωλείται χωριστά)

● Τα σημεία πρόσβασης καταλυτών 9115AXE της Cisco πιστοποιούνται για τη χρήση με τα κέρδη κεραιών μέχρι το dBi 6 (2,4 Ghz και 5 Ghz)

● Η Cisco προσφέρει την ευρύτερη επιλογή της βιομηχανίας των κεραιών, παραδίδοντας τη βέλτιστη κάλυψη για ποικίλα σενάρια επέκτασης

Διεπαφές

● 1x 100, 1000, 2500 Multigigabit Ethernet (rj-45) – IEEE 802.3bz

● Λιμένας διοικητικών κονσολών (rj-45)

● USB 2,0 (που επιτρέπεται μέσω του μελλοντικού λογισμικού)

Δείκτες

● Οι οδηγήσεις θέσης δείχνουν τη θέση φορτωτών μποτών, τη θέση ένωσης, τη λειτουργούσα θέση, τις προειδοποιήσεις φορτωτών μποτών, και τα λάθη φορτωτών μποτών

Διαστάσεις (W Χ Λ Χ Χ)

● Σημείο πρόσβασης (χωρίς να τοποθετήσει τα υποστηρίγματα): C9115I: 8.0 X 8,0 X 1,5 μέσα. (20,3 X 20,3 X 3,8 εκατ.), C9115E: 8.0 X 8,0 X 1,7 μέσα. (20,3 X 20,3 X 4,3 εκατ.)

Απαιτήσεις δύναμης εισαγωγής

δύναμη ● 802.3at πάνω σε Ethernet συν (PoE+), καθολικό σημείο εισόδου 802.3bt Cisco (Cisco UPOE+, Cisco UPOE ®)

● Εγχυτήρας δύναμης της Cisco, AIR-PWRINJ6=

σημείο εισόδου ● 802.3af

● Εγχυτήρας δύναμης της Cisco, AIR-PWRINJ5= (σημείωση: Αυτός ο εγχυτήρας υποστηρίζει μόνο 802.3af)

Σημείωση: Όταν το σημείο εισόδου 802.3af είναι η πηγή δύναμης, και τα ραδιόφωνα 2,4-Ghz και 5-Ghz θα μειωθούν σε 2x2 και Ethernet που υποβιβάζονται σε 1 Gigabit Ethernet. Επιπλέον, ο λιμένας USB θα είναι κλειστός.

Περιβαλλοντικός

Καταλύτης 9115AXI της Cisco

Θερμοκρασία ● Nonoperating (αποθήκευση): -22° σε 158°F (- 30° σε 70°C)

Δοκιμή ύψους ● Nonoperating (αποθήκευση): 25˚C, πόδια 15.000.

● Λειτουργούσα θερμοκρασία: 32° σε 122°F (0° σε 50°C)

● Λειτουργούσα υγρασία: 10% σε 90% (noncondensing)

● Λειτουργούσα δοκιμή ύψους: 40˚C, πόδια 9843.

Σημείωση: Όταν η περιβαλλοντική λειτουργούσα θερμοκρασία υπερβαίνει 40°C, το σημείο πρόσβασης θα μετατοπιστεί από 4x4 σε 2x2 και στα ραδιόφωνα 2,4-Ghz και 5-Ghz, η ανερχόμενη ζεύξη Ethernet θα υποβιβάλει σε 1 Gigabit Ethernet, και η διεπαφή USB θα τεθεί εκτός λειτουργίας.

Καταλύτης 9115AXE της Cisco

Θερμοκρασία ● Nonoperating (αποθήκευση): -22° σε 158°F (- 30° σε 70°C)

Δοκιμή ύψους ● Nonoperating (αποθήκευση): 25˚C, πόδια 15.000.

● Λειτουργούσα θερμοκρασία: -4° σε 122°F (- 20° σε 50°C)

● Λειτουργούσα υγρασία: 10% σε 90% (noncondensing)

● Λειτουργούσα δοκιμή ύψους: 40˚C, πόδια 9843.

Μνήμη συστημάτων

● 2048 ΜΒ DRAM

● λάμψη 1024 ΜΒ

Διαθέσιμος διαβιβάστε τις τοποθετήσεις δύναμης

2,4 Ghz

dBm ● 23 (200 MW)

● 20 dBm (100 MW)

dBm ● 17 (50 MW)

dBm ● 14 (25 MW)

dBm ● 11 (12,5 MW)

● 8 dBm (6,25 MW)

● 5 dBm (3,13 MW)

● 2 dBm (1,56 MW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

5 Ghz

dBm ● 23 (200 MW)

● 20 dBm (100 MW)

dBm ● 17 (50 MW)

dBm ● 14 (25 MW)

dBm ● 11 (12,5 MW)

● 8 dBm (6,25 MW)

● 5 dBm (3,13 MW)

● 2 dBm (1,56 MW)

● -1dBm (0.79mW)

● -4dBm (0.39mW)

Ζώνη συχνότητας και λειτουργούντα κανάλια 20-MHZ

Α (ρυθμιστική περιοχή Α):

● 2,412 έως 2,462 Ghz 11 κανάλια

● 5,180 έως 5,320 Ghz 8 κανάλια

● 5,500 έως 5,700 Ghz 8 κανάλια

(αποκλείει 5,600 έως 5,640 Ghz)

● 5,745 έως 5,825 Ghz 5 κανάλια
