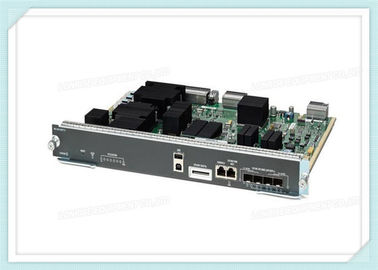

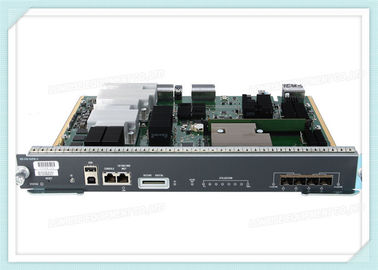

WS-X45-SUP8L-E= Cisco Catalyst 4500-X Switch Module Supervisor 8L-E 560 Gbps. Υποστηρίζεται στο πλαίσιο της σειράς Cisco Catalyst 4500 E

WS-X45-SUP8L-E= Προδιαγραφή

Ειδικότητα

ΚΑΙΡΗ LED

Το LED κατάστασης υποδεικνύει την τρέχουσα κατάσταση της μηχανής ελέγχου και την τρέχουσα κατάσταση του λογισμικού.

Κλείστρο επαναφοράς (εξαφανίστηκε)

Ο διακόπτης επαναφοράς χρησιμοποιείται για την επαναφορά και επανεκκίνηση του διακόπτη.

Συνδυασμός UID LED και διακόπτη

Ο μπλε LED μπορεί να ενεργοποιηθεί είτε πατώντας τον διακόπτη UID στο μπροστινό πάνελ είτε μέσω λογισμικού.

Ο κύριος σκοπός του φανού LED είναι να επιτρέπει την αναγνώριση από απομακρυσμένη τοποθεσία κατά τη διάρκεια της ρύθμισης ή της αντιμετώπισης προβλημάτων.

Η δυνατότητα ανάψεως/κλείσματος του LED με το πάτημα ενός διακόπτη σας επιτρέπει να πάτε στην άλλη πλευρά ενός πλήρως γεμάτου ράφου και να εντοπίσετε τον διακόπτη.Πατώντας το μπλε LED διακόπτη φάρου ενεργοποιεί και απενεργοποιεί το LED φάρου.

Πορτ USB

Υποστηρίζονται θύρες USB.

Πύλη CONSOLE (συνδετήρας RJ-45)

Αυτή είναι μια θύρα 10/100/1000 που χρησιμοποιεί έναν συνδετήρα RJ-45. Η θύρα κονσόλας σας επιτρέπει να έχετε πρόσβαση στον διακόπτη είτε τοπικά (με ένα τερματικό κονσόλας) είτε μέσω ενός μόντεμ (από μακριά).Η πύλη έχει μια σύνδεση RJ-45Η θύρα της κονσόλας σας επιτρέπει να εκτελέσετε τις ακόλουθες λειτουργίες:

Διαμορφώστε τον διακόπτη από το CLI

Παρακολούθηση στατιστικών δεδομένων και σφαλμάτων δικτύου

Διαμόρφωση παραμέτρων πράκτορα SNMP

10/100/1000 θύρα MGT (συνδέτης RJ-45)

Η θύρα διαχείρισης Ethernet είναι μια θύρα υποδοχής στρώματος 3 στην οποία μπορείτε να συνδέσετε έναν υπολογιστή.Κατά τη διαχείριση ενός διακόπτη, συνδέστε τον υπολογιστή με την πύλη διαχείρισης Ethernet σε έναν διακόπτη της σειράς Catalyst 4500 E.

Διάφραση LED LINK (έδρα διαχείρισης)

Η θύρα 10/100/1000 MGT έχει συνδεδεμένο LED σύνδεσης.

Ασφαλής ψηφιακή θέση

Στο μπροστινό πάνελ παρέχεται μια τυποποιημένη διεπαφή κάρτας μνήμης Secure Data (SD).

SD LED

Το LED SD υποδεικνύει την τρέχουσα κατάσταση της υποδομής κάρτας μνήμης SD.

Ενεργό LED SUP

Το LED ενεργού κινητήρα επιβλέποντος υποδεικνύει εάν ο κινητήρας επιβλέποντος είναι ενεργός ή σε κατάσταση αναμονής σε περιττές διαμορφώσεις κινητήρα επιβλέποντος.

ΔΗΕΔΕΣ ΧΡΗΣΗΣΗΣ

Οκτώ LED δείχνουν (σε περίπου ποσοστό) το τρέχον φορτίο κυκλοφορίας πάνω από το πίσω επίπεδο.

1G/10G UPLINKS (SFP/SFP+) θύρες.

Ο Supervisor Engine 8L-E διαθέτει τέσσερις θύρες 1-G ή 10-G που χρησιμοποιούν είτε μικρούς δέκτες υποδομής (SFP) ή δέκτες SFP +.

Φώτα LED ανοικτής θύρας

Τα LED της θύρας αναβάθμισης εμφανίζουν την κατάσταση και τη δραστηριότητα των θύρων αναβάθμισης.

Ελεγκτής κινητήρα 8L-E LED εμπρόσθιο πάνελ

ΣΤΑΤΟΣ

Δείχνει την κατάσταση της μηχανής εποπτείας:

Πράσινο: Όλα τα διαγνωστικά τεστ πέρασαν.

Το σύστημα είναι σε εξέλιξη ή μια διαγνωστική δοκιμή.

Το διαγνωστικό τεστ "Red" απέτυχε.

ΑΠΟΣΚΛΗΣΗ Η μηχανή ελέγχου είναι απενεργοποιημένη ή δεν είναι ενεργοποιημένη.

ΣΗΜΕΙΩΣΗ

Δείχνει την κατάσταση της θύρας διαχείρισης Ethernet 10/100/1000 BASE-T:

Πράσινο: Η σύνδεση είναι λειτουργική.

Ακύρωση: Δεν ανιχνεύεται σήμα ή υπάρχει αποτυχία στη διαμόρφωση σύνδεσης ή η σύνδεση είναι απενεργοποιημένη από τον χρήστη.

SD

Δείχνει την κατάσταση της ασφαλούς ψηφιακής θύρας:

Εισάγεται η πράσινη κάρτα SD.

Η κάρτα SD έχει αφαιρεθεί ή είναι κακή.

Ενεργό SUP

Δείχνει αν ο μηχανισμός επιθεωρητή είναι ενεργός ή σε κατάσταση αναμονής:

Ενεργός ο κινητήρας "Green"Supervisor (σε περιττές διαμορφώσεις κινητήρα "supervisor")

Εκκλεισμός ∆ημοσίευση

Χρησιμοποίηση

Όταν ο διακόπτης είναι σε λειτουργία, τα οκτώ LED χρήσης υποδεικνύουν το τρέχον φορτίο κυκλοφορίας πάνω από το φόντο ως κατά προσέγγιση ποσοστιαία τιμή.5% του φορτίου.

Κατάσταση θύρας άνω σύνδεσης

Δείχνει την κατάσταση της θύρας αναβάθμισης:

Πράσινο: Η σύνδεση είναι λειτουργική.

Πορτοκαλί ∆εν μπορεί να χρησιμοποιηθεί ο σύνδεσμος.

Πορτοκαλί φλας ∆ημοσιεύεται ελαττωματική πύλη.

Ακύρωση ∆εν ανιχνεύεται σήμα ή υπάρχει αποτυχία στη διαμόρφωση σύνδεσης.

Ενεργός πόρτος άνω σύνδεσης

Δύο LED στο μπροστινό πάνελ δείχνουν τη δραστηριότητα της θύρας αναχώρησης:

1-2 ACTIVE δηλώνει ότι οι θύρες 1 και 2 είναι ενεργές

3-4 ACTIVE δηλώνει ότι οι θύρες 3 και 4 είναι ενεργές

Σε αυτόνομες ρυθμίσεις κινητήρα επιβλέποντος, όλες οι τέσσερις θύρες ανοδικής σύνδεσης είναι ενεργές· όλα τα ενεργά LED ανάβουν πράσινα.

Σε περιττές ρυθμίσεις κινητήρα επιβλέποντος, μόνο το LED 1-2 ACTIVE ανάβει πράσινο.
