Λεπτομέρειες:
|
| Ετικέτα: | Σίσκο. | Χαρακτηριστική λειτουργούσα δύναμη: | 102w |
|---|---|---|---|
| Μέγιστη ισχύς: | 193W | Μνήμη συστημάτων: | 16 GB |
| Υπόθεση: | Νέο με 1ετή εγγύηση αντικατάστασης | Μεταφορά: | DHL, UPS, TNT, |
| Επισημαίνω: | N3k-c3524p-XL,διακόπτης δικτύων 102W Ethernet,24 διακόπτης δικτύων SFP+ Ethernet |
||
Εναλλακτικά, τα στοιχεία που αναφέρονται στο σημείο 2 του παρόντος παραρτήματος πρέπει να χρησιμοποιούνται για να προσδιορίσουν τις απαιτήσεις του παρόντος παραρτήματος.Σύνοψη

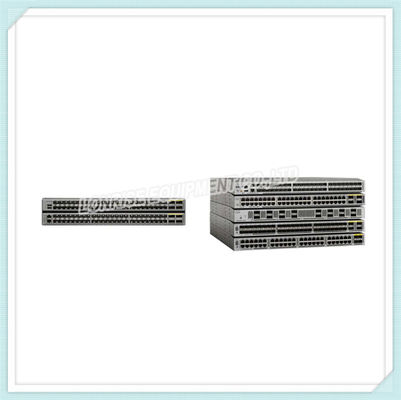

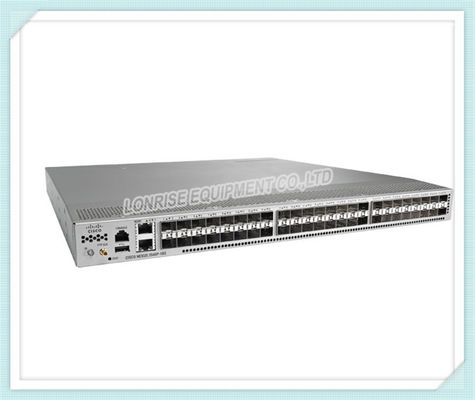

Το N3K-C3524P-XL είναι ο διακόπτης Nexus 3524-XL, με 24 SFP+. Οι διακόπτες Cisco Nexus 3000 Series είναι ένα ολοκληρωμένο χαρτοφυλάκιο 1, 10,και διακόπτες Ethernet 40 Gigabit κατασκευασμένοι από αρχιτεκτονική Switch-on-a-Chip (SoC)Η σειρά αυτή των διακόπτες, που εισήχθη τον Απρίλιο του 2011, παρέχει επιδόσεις γραμμικού επιπέδου 2 και 3 και είναι κατάλληλη για αρχιτεκτονική Top-of-the-Rack (ToR).Η σειρά αυτή των διακόπτες έχει καθιερωθεί ως ηγέτης στο High-Frequency Trading (HFT), Υπολογιστική υψηλής απόδοσης (HPC) και περιβάλλοντα μεγάλων δεδομένων συνδυάζοντας υψηλές επιδόσεις και χαμηλή καθυστέρηση με καινοτομίες στην ορατότητα της απόδοσης, τον αυτοματισμό και τον συγχρονισμό χρόνου.
Προδιαγραφή N3K-C3524P-XL |
||
| Επιστήμη |
· 24 σταθερές θύρες SFP+ (1 ή 10 Gbps), επεκτάσιμες σε 48 θύρες · Δύο περιττές πηγές ηλεκτρικής ενέργειας που μπορούν να ανταλλάσσονται θερμά · Τέσσερις ατομικοί περιττοί ανεμιστήρες θερμής ανταλλαγής · Μία θύρα χρονομέτρησης 1-PPS, με τον τύπο συνδέσμου RF1.0/2.3 QuickConnect · Μία θύρα διαχείρισης 10/100/1000 Mbps · Μία σειρά RS-232 θύρα · Δύο θύρες USB · LED εντοπιστή · Δικτυακό κουμπί LED |
|
| Απόδοση |
· 480-Gbps δυνατότητα διακόπτη · Ταχύτητα διαβίβασης 360 mpps · Δυνατότητα κυκλοφορίας (τόσο το επίπεδο 2 όσο και το επίπεδο 3) σε όλους τους λιμένες · Διαμορφώσιμες MTU έως 9216 bytes (jumbo frames) |
|
| Τυπική ισχύς λειτουργίας | · 102W | |
| Μέγιστη ισχύς | · 193W | |
| Τυπική απώλεια θερμότητας | · 348 BTU ανά ώρα | |
| Μέγιστη απώλεια θερμότητας | · 658 BTU ανά ώρα | |
| Συνήθεις προδιαγραφές υλικού για όλους τους διακόπτες | ||
| Τρόπος | Κανονική λειτουργία | Λειτουργία δίνης |
| Αριθμός διευθύνσεων MAC | 64,000 | 8000 |
| Αριθμός δρομολογίων unicast IPv4 | 24,000 | 4000 |
| Αριθμός υποδομών IPv4 | 64,000 | 8000 |
| Αριθμός δρομολογίων πολλαπλής μετάδοσης IPv4 | 8000 | 8000 |
| Αριθμός VLANS | 4096 | |
| Αριθμός καταχωρίσεων ACL | 4096 | |
| Αριθμός περιπτώσεων δέντρου διαστολής |
Πρωτόκολλο ταχείας διάταξης δέντρου (RSTP): 512 Πρωτόκολλο πολλαπλού δέντρου (MST): 64 |
|
| Αριθμός καναλιών Ether | 24 | |
| Αριθμός θύρων ανά κανάλι EtherChannel | 24 | |
| Μέγεθος του αποθέτησης ασφαλείας | 6 MB κοινόχρηστα μεταξύ 16 θύρων; 18 MB συνολικά | |
| Μνήμη συστήματος | 16 GB | |
| Μνήμη flash εκκίνησης | 16 GB | |
| Αριθμός τροφοδοτήσεων | 2 (περίεργη) | |
| Τύποι τροφοδοσίας |
· AC (προς τα εμπρός και προς τα πίσω ροή αέρα) · DC (προς τα εμπρός και προς τα πίσω ροή αέρα) |
|
| Τεχνική ένταση | 100 έως 240 VAC | |
| Συχνότητα | 50 έως 60 Hz | |
| Αποτελεσματικότητα τροφοδοσίας | 89 έως 91% σε 220V | |
|
Σχέδια προχωρημένης και αντιστροφής ροής αέρα · Προς τα εμπρός ροή αέρα: Αέριο από την πλευρά του λιμανιού (ο αέρας εισέρχεται μέσω του ανεμιστήρα και των τροφοδοτήσεων ενέργειας και βγαίνει μέσω των λιμανιών) · Αντιστροφή της ροής αέρα: εισροή από την πλευρά του λιμένα (ο αέρας εισέρχεται μέσω των λιμένων και βγαίνει μέσω του δίσκου ανεμιστήρα και των πηγών ενέργειας) Τέσσερις ατομικοί ανεμιστήρες θερμής ανταλλαγής (3+1 περιττοί) |
||
| Μέγεθος (ύψος x πλάτος x βάθος) | 1.72 x 17.3 x 18.38 ίντσες (4.36 x 43.9 x 46.7 cm) | |
| Βάρος | 17.4 lb (7,9 kg) | |
| Θερμοκρασία λειτουργίας | 32 έως 104° F (0 έως 40° C) | |
| Θέρμανση αποθήκευσης | -40 έως 158° F (-40 έως 70° C) | |
| Σχετική υγρασία (λειτουργία) |
· 10 έως 85% μη συμπυκνωτικό · Μέχρι 5 ημέρες με μέγιστη υγρασία (85%) · Συνιστώ το περιβάλλον κέντρου δεδομένων ASHRAE |
|
| Σχετική υγρασία (μη λειτουργική) | 5 έως 95% μη συμπυκνωτικό | |
| Υψόμετρο | 0 έως 10 000 ft (0 έως 3000 m) | |
Οι Cisco Nexus 3524-XL Switches είναι, αντίστοιχα, Cisco Nexus 3524-X Switches με ταχύτερο CPU, που λειτουργεί στα 2,5 GHz· η μνήμη συστήματος αυξήθηκε σε 16 GB· και η μνήμη bootflash αυξήθηκε σε 16 GB.Αυτές οι βελτιώσεις επιτρέπουν στους διακόπτες να υποστηρίζουν το μοντέλο Cisco NX-OS Data Management Engine (DME).
Το Cisco Nexus 3524-XL έχει την ακόλουθη διαμόρφωση υλικού:
· 24 σταθερές θύρες SFP+ (1 ή 10 Gbps)
· Δύο περιττές πηγές ηλεκτρικής ενέργειας που μπορούν να ανταλλάσσονται θερμά
· Τέσσερις ατομικοί περιττοί ανεμιστήρες θερμής ανταλλαγής
· Μία θύρα χρονομέτρησης 1-PPS, με τον τύπο συνδέσμου RF1.0 και 2.3 QuickConnect
· Ένα λιμάνι διαχείρισης 10/100/1000
· Μία σειρά RS-232 θύρα
· Δύο θύρες USB
· LED εντοπιστή
· Δικτυακό κουμπί LED
Διατίθεται υποστήριξη τόσο για τα συστήματα εξάτμισης από την πλευρά του λιμένα όσο και για τα συστήματα ροής αέρα από την πλευρά της εισόδου.Η ροή αέρα εξάτμισης από την πλευρά του λιμένα είναι χρήσιμη όταν η πλευρά του λιμένα του διακόπτη βρίσκεται σε ένα ζεστό διάδρομο και η πλευρά τροφοδοσίας βρίσκεται σε ένα κρύο διάδρομοΗ ροή αέρα εισόδου από την πλευρά του λιμένα είναι χρήσιμη όταν η πλευρά τροφοδοσίας του διακόπτη βρίσκεται σε ένα ζεστό διάδρομο και η πλευρά του λιμένα βρίσκεται σε ένα κρύο διάδρομο.
| Κωδικός προϊόντος | Δοκιμαστική μονάδα | Εναλλακτικά, τα στοιχεία που αναφέρονται στο σημείο 2 του παρόντος παραρτήματος πρέπει να χρησιμοποιούνται για να προσδιορίσουν τις απαιτήσεις του παρόντος παραρτήματος. |
| Λιμένες | 48 σταθερές θύρες SFP+ (1 ή 10 Gbps) | · 24 σταθερές θύρες SFP+ (1 ή 10 Gbps), επεκτάσιμες σε 48 θύρες |
| Φυσικές διαστάσεις (H x W x D) |
1.72 x 17.3 x 18.38 ίντσες (4.36 x 43.9 x 46.7 cm) | 1.72 x 17.3 x 18.38 ίντσες (4.36 x 43.9 x 46.7 cm) |
| Βάρος | 17.4 lb (7,9 kg) | 17.4 lb (7,9 kg) |
Τα αξεσουάρ
| Σχήμα | Περιγραφή |
| SFP-10G-SR | 10GBASE-SR SFP+ μονάδα (MMF) |
| SFP-10G-LR | 10GBASE-LR SFP+ μονάδα (μονοδιαχείριση ινών [SMF]) |
| Δελτίο ΕΕ L 347 της 10.10.2013, σ. | Σύνθετες ενότητες SFP+ για SMF |
| GLC-TE | 1000BASE-T SFP |
| GLC-SX-MM | GE SFP, συνδετήρας LC SX δέκτη (MMF) |
| GLC-SX-M MD | Μοντέλο δέκτη-διαβιβαστή 1000BASE-SX SFP, MMF, 850 nm, DOM |
| Ειδικότερα: | N2K/3K Ατομικός ανεμιστήρας, εμπρόσθια ροή αέρα (έξοδος από την πλευρά του λιμένα) |
| Ειδικότερα, οι εν λόγω διατάξεις ισχύουν για τα οχήματα που χρησιμοποιούνται για την κατασκευή οχημάτων. | N2K/3K Ατομικός ανεμιστήρας, αντιστροφή της ροής αέρα (επιδοχή από την πλευρά του λιμένα) |
| N2200-PAC-400W | Εφοδιασμός ηλεκτρικής ενέργειας με εναλλασσόμενο ρεύμα N2K/3K 400W, εμπρόσθια ροή αέρα (έξοδος από την πλευρά του λιμένα) |
| N2200-PAC-400W-B | Εφοδιασμός ηλεκτρικής ενέργειας με εναλλασσόμενο ρεύμα N2K/3K 400W, αντιστροφή της ροής αέρα (από την πλευρά της εισόδου) |
| Διάταξη 1 | Εφοδιασμός ηλεκτρικής ενέργειας N2K/3K 400W συνεχούς ρεύματος, εμπρόσθια ροή αέρα (έξοδος από την πλευρά του λιμένα) |
| Δοκιμαστική μονάδα | Εφοδιασμός ηλεκτρικής ενέργειας συνεχούς ρεύματος N2K/3K 350W, αντιστροφή της ροής αέρα (επιδοχή από την πλευρά της θύρας) |
| N3524-LAN1K9= | Δικαίωμα επιχειρηματικού δικτύου LAN επίπεδο 3 Nexus 3524 (απαιτεί άδεια N3K-BAS1K9) |
| N3548-ALGK9= | Άδεια Nexus 3500 Algo Boost |
