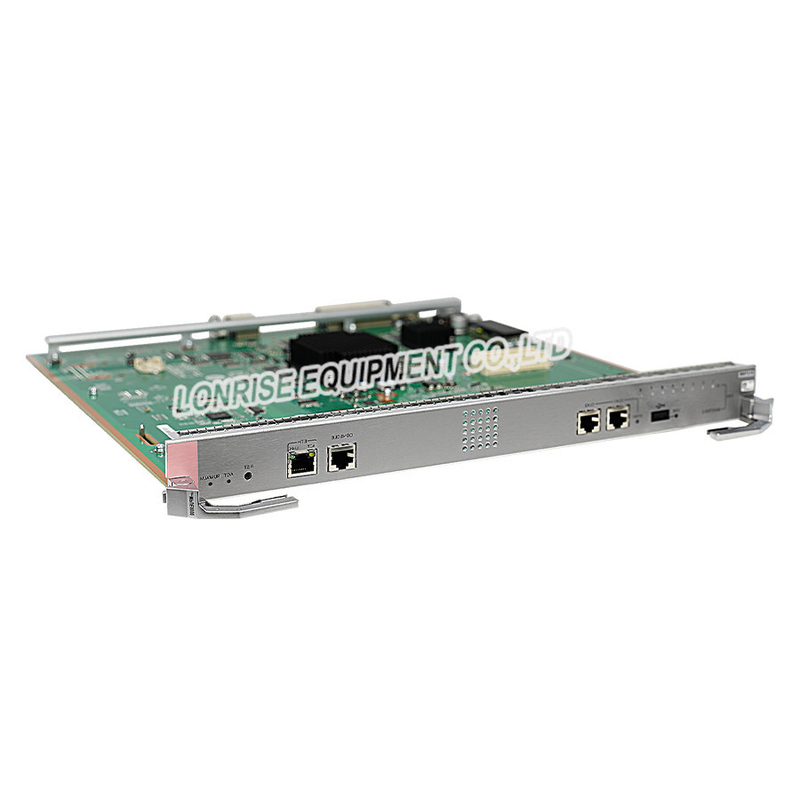

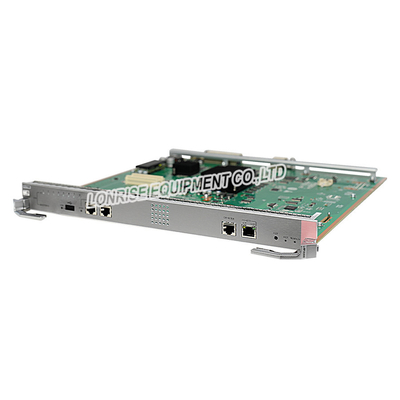

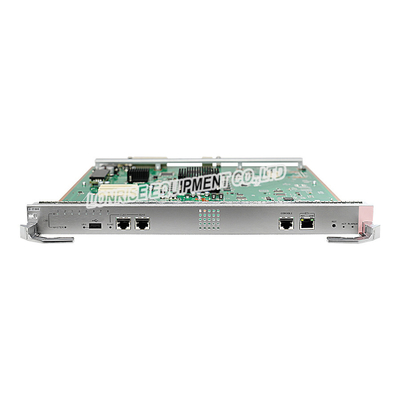

Huawei LST7MPUE0000 - διακόπτες σειράς S12700E CloudEngine S12700E

Λειτουργίες

Το LST7MPUE0000 παρέχει το αεροπλάνο ελέγχου και το διοικητικό αεροπλάνο για το ολόκληρο σύστημα.

• Το αεροπλάνο ελέγχου παρέχει τις λειτουργίες όπως η επεξεργασία πρωτοκόλλου, επεξεργασία υπηρεσιών, υπολογισμός διαδρομών, που διαβιβάζει τον έλεγχο, το σχεδιασμό υπηρεσιών, τη συλλογή στατιστικών κυκλοφορίας, και την ασφάλεια συστημάτων.
• Το διοικητικό αεροπλάνο είναι αρμόδιο για τον έλεγχο θέσης συστημάτων, τον έλεγχο περιβάλλοντος, το κούτσουρο και την επεξεργασία συναγερμών, τη φόρτωση λογισμικού συστημάτων, και τις βελτιώσεις συστημάτων.

Το LST7MPUE0000 αποτελείται από τις ακόλουθες λειτουργικές ενότητες:

• Ενότητα ελέγχου: λειτουργίες ως αεροπλάνο ελέγχου και διαχείρισης για το LST7MPUE0000 και το ολόκληρο σύστημα, για την εφαρμογή της επεξεργασίας πρωτοκόλλου, υπολογισμός διαδρομών, που διαβιβάζει τον έλεγχο, τη διαχείριση συστήματος, και την ασφάλεια συστημάτων.
• Τοπική ενότητα ρολογιών: παρέχει τη λειτουργώντας ενότητα ρολογιών για τα τσιπ της ενότητας ελέγχου, και διαχείρισης και ελέγχου συσκευών στο LST7MPUE0000.
• Ενότητα διαχείρισης και ελέγχου συσκευών: παρέχει τις λειτουργίες ενός δικτύου περιοχής ελεγκτών (ΜΠΟΡΕΣΤΕ) να μεταφέρει την ενότητα για να ελέγξει το LST7MPUE0000 και να διαχειριστεί τις ενότητες λεωφορείων ΔΟΧΕΊΩΝ LPUs.
• Ενότητα παροχής ηλεκτρικού ρεύματος: παρέχει την παροχή ηλεκτρικού ρεύματος για το LST7MPUE0000.
• Ενότητα προστιθεμένης αξίας υπηρεσιών: παρέχει τις ενισχυμένες υπηρεσίες όπως η λειτουργία, η διοίκηση και η συντήρηση (OAM) και η αμφίδρομη ανίχνευση αποστολής (BFD)
• Λειτουργίες του LST7MPUE0000

• Λειτουργία	Περιγραφή
  Βασικές λειτουργίες	Το LST7MPUE0000 είναι η μονάδα έλεγχος και διαχείριση συστημάτων για τα s12700e-4, τα s12700e-8, και το S12700E-12. Ενσωματώνει την κύρια μονάδα ελέγχου, τη μονάδα ρολογιών, και τη μονάδα συντήρησης συστημάτων.
  OAM	Το LST7MPUE0000 υποστηρίζει τις ακόλουθες λειτουργίες OAM: 802.1ag: προσδιορίζει, ανιχνεύει, και στέλνει τα πακέτα ελέγχου συνοχής (CC). Μετατροπή ετικετών πολυπρωτοκόλλων (MPLS OAM): προσδιορίζει, ανιχνεύει, και στέλνει τα πακέτα MPLS OAM. OAM UNCFG_MEP.
  Μνήμη	16 ΜΒ
  Λάμψη NAND	2 ΜΒ Τα στοιχεία διαμόρφωσης συστημάτων, τα αρχεία ξεκινήματος, το πακέτο λογισμικού συστημάτων, και τα κούτσουρα συστημάτων σώζονται στη λάμψη NAND από προεπιλογή.
  Στήριγμα πλεονασμού	καυτή εφεδρεία 1+1 Ο κύριος πίνακας ελέγχου είναι υποχρεωτικός για τους διακόπτες. Κάθε διακόπτης πρέπει να διαμορφωθεί με έναν ή δύο κύριους πίνακες ελέγχου. Όταν ένας κύριος πίνακας ελέγχου διαμορφώνεται για έναν διακόπτη, ο κύριος πίνακας ελέγχου μπορεί να εγκατασταθεί σε καθεμία κύρια αυλάκωση πινάκων ελέγχου του διακόπτη. Όταν δύο κύριοι πίνακες ελέγχου διαμορφώνονται, οι δύο κύριοι πίνακες ελέγχου εργάζονται στον καυτό εφεδρικό τρόπο για να βελτιώσουν την αξιοπιστία του διακόπτη. Οι ενεργοί και εφεδρικοί κύριοι πίνακες ελέγχου ελέγχουν τη θέση ο ένας τον άλλον. Εάν ο ενεργός κύριος πίνακας ελέγχου αποτυγχάνει, ο εφεδρικός κύριος πίνακας ελέγχου γίνεται αυτόματα ενεργός για να εξασφαλίσει συνεχείς υπηρεσίες.
  Καυτή ανταλλαγή	Υποστηριγμένος Πρίν αφαιρεί την ενεργό κάρτα, εκτελέστε μια ενεργό/εφεδρική μεταστροφή.
