Λεπτομέρειες:
|
| Αριθμό μοντέλου: | S12700e-4 | Προϊόν: | Huawei s12700e-4 διακόπτες σειράς CloudEngine S12700E |
|---|---|---|---|
| Ποσοστό μετάδοσης: | 10/100/1000Mbps | Ικανότητα διακοπτών: | 19.2 Tbps/28.8 Tbps |
| Ικανότητα μετατροπής: | 19.2 Tbps/28.8 Tbps | Αυλακώσεις SFU: | 2 |
| VXLAN: | Πύλες VXLAN L2 και L3 | Λειτουργία: | Υποστήριξη VLAN |
| Επισημαίνω: | Cloudengine S12700E Chipsets,S12700e-4 διακόπτες Huawei Cloudengine,VXLAN L2 Huawei Cloudengine |
||
Huawei S12700E - 4 υψηλής απόδοσης chipsets διακοπτών σειράς CloudEngine S12700E
Εμφάνιση και δομή
Το s12700e-4 πλαίσιο είναι το U 10 υψηλό (1 U = 44,45 χιλ.). Όταν το πλαίσιο δεν εγκαθιστά κανένα διοικητικό πλαίσιο καλωδίων, οι διαστάσεις (Χ Χ W Χ Δ) είναι 441,7 χιλ. Χ 442 χιλ. Χ 517,4 χιλ. Όταν το πλαίσιο εγκαθιστά τα διοικητικά πλαίσια καλωδίων, οι διαστάσεις (Χ Χ W Χ Δ) είναι 441,7 χιλ. Χ 442 χιλ. Χ 585 χιλ.

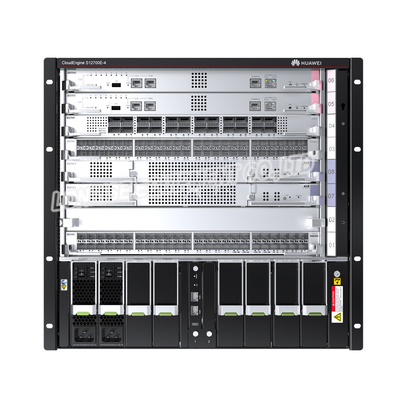

παρουσιάζει μπροστινή δομή των s12700e-4 πλαισίων.
| 1. Δύο MPUs |
2. Τέσσερις από τις ακόλουθες κάρτες υπηρεσιών μπορούν να εγκατασταθούν:
ΣΗΜΕΙΩΣΗ:
Οι κάρτες που υποστηρίζονται από έναν διακόπτη εξαρτώνται από την έκδοση λογισμικού. Για τις λεπτομέρειες, δείτε το εργαλείο ερώτησης υλικού. |
3. Δύο SFUs |
4. Ένα ζευγάρι να τοποθετήσει τα υποστηρίγματα ΣΗΜΕΙΩΣΗ:
Τα να τοποθετήσουν υποστηρίγματα χρησιμοποιούνται για να εξασφαλίσουν τα πλαίσια σε ένα γραφείο. |
| 5. Τέσσερις ενότητες δύναμης | 6. Δύο CMUs |
7. Μπροστινός γρύλος ESD ΣΗΜΕΙΩΣΗ:
Το επίγειο τερματικό ενός λουριού καρπών ESD μπορεί να παρεμβληθεί σε αυτόν τον γρύλο. Το λουρί καρπών ESD μπορεί να παρέχει την προστασία ESD όταν στηρίζεται σοβαρά το πλαίσιο. |
8. Διοικητικά πλαίσια καλωδίων ΣΗΜΕΙΩΣΗ:
Τα χωριστά καλώδια διοικητικών πλαισίων καλωδίων στις διαφορετικές κάρτες και τη βοήθεια καθοδηγούν την ορντινάντσα καλωδίων. |
| 1. Ενότητα δύο ανεμιστήρων |
2. Οπίσθιος γρύλος ESD ΣΗΜΕΙΩΣΗ:
Το επίγειο τερματικό ενός λουριού καρπών ESD μπορεί να παρεμβληθεί σε αυτόν τον γρύλο. Το λουρί καρπών ESD μπορεί να παρέχει την προστασία ESD όταν στηρίζεται σοβαρά το πλαίσιο. |
3. JG επίγειο τερματικό ΣΗΜΕΙΩΣΗ:
Το τερματικό δύο-τρυπών OT ενός επίγειου καλωδίου μπορεί να συνδεθεί με τις βίδες για να στηρίξει τα πλαίσια. |
4. Φίλτρο αέρα ΣΗΜΕΙΩΣΗ:
Το φίλτρο αέρα αποτρέπει τη σκόνη από την είσοδο των πλαισίων. |
|
5. Ένα ζευγάρι των μετακινούμενων λαβών ΣΗΜΕΙΩΣΗ:
Μπορείτε να εγκαταστήσετε αυτές τις λαβές σε δύο πλευρές των πλαισίων για να ανυψώσετε τα πλαίσια. |
- | - | - |
Προδιαγραφές των διακοπτών s12700e-4 σειρών
|
Στοιχείο |
Περιγραφή |
|---|---|
| Αριθμός αυλακώσεων LPU | 4 |
| Αριθμός αυλακώσεων MPU | 2 |
| Αριθμός αυλακώσεων SFU | 2 |
| Αριθμός αυλακώσεων ανεμιστήρων | 2 |
| Αριθμός αυλακώσεων ενότητας δύναμης | 4 |
| Αριθμός αυλακώσεων CMU | 2 |
| Πυκνότητα λιμένων ανά πλαίσια | 192xFE, 192xGE, 192x10GE, 160x25GE, 96x40GE, 96x100GE |
| Εγκατάσταση | Ο διακόπτης μπορεί να εγκατασταθεί σε ένα γραφείο N66E ή N68E, ένα γραφείο για ένα ή δύο πλαίσια. |
| Σύστημα διακοπτών συστάδων (CSS) | Συγκέντρωση λιμένων υπηρεσιών |
|
Μέγιστη κατανάλωση ισχύος (που διαμορφώνεται πλήρως) ΣΗΜΕΙΩΣΗ:
Η αξία διασκεδασμού θερμότητας ενός πλαισίου είναι ίση με την τρέχουσα κατανάλωση ισχύος. |
3344 W |
| Προδιαγραφές δύναμης |
|
| Διαστάσεις (Χ Χ W Χ Δ, χωρίς υποστηρίγματα ράφι-μονταρισμάτων) |
|
| Βάρος (κενό/που διαμορφώνεται πλήρως) | 24.5 kg/66 κλ (54 λίβρες lb/145.5) |
| Αξιοπιστία και διαθεσιμότητα |
ΣΗΜΕΙΩΣΗ:
Οι προηγούμενες τιμές υπολογίζονται βασισμένος στη χαρακτηριστική διαμόρφωση του προϊόντος. Οι πραγματικές τιμές θα ποικίλουν ανάλογα με τις ενότητες που εγκαθίστανται στο προϊόν. |
| Προδιαγραφές περιβάλλοντος |
|
| Θόρυβος κάτω από την κανονική θερμοκρασία (υγιής δύναμη) | ≤ 78 DB (Α) |
| Πιστοποίηση |
|
| Αριθμός μερών | 02115869 |
