Λεπτομέρειες:
|
| Πρότυπο: | S7712 | Όνομα προϊόντων: | S7700 έξυπνη επιχείρηση Gigabit σειράς που καθοδηγεί το διακόπτη S7712 δικτύων σημείου εισόδου |
|---|---|---|---|
| Λειτουργία: | LACP, SNMP, Stackable, υποστήριξη VLAN, LACP, Stackable, | Ικανότητα διακοπτών: | 4.64 Tbps, 4,64 Tbps |
| Διαστάσεις (Χ Χ Wx Δ χιλ.): | 663.9, 10U *442*517.4 | Βάρος πλαισίων: | 25KG |
| Ποσοστό μετάδοσης: | 10/100/1000Mbps | τρόπος επικοινωνίας λιμένων: | Πλήρης - διπλός & ημιαμφίδρομος |
| Απόδοση προώθησης: | 3480Mpps | Αυλάκωση MPU: | 2 |
| Υψηλό φως: | Διακόπτες σειράς LACP Huawei S7700,διακόπτες 3480Mpps Huawei S7712,2 έξυπνος διακόπτης δρομολόγησης MPU S7700 |
||

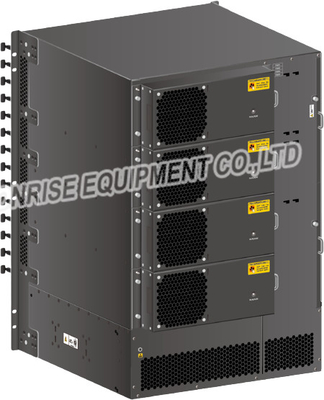

Η σειρά Huawei S7712 S7700 μεταστρέφει το αρχικό νέο απόθεμα για τον κατασκευαστή δικτύωσης
Εμφάνιση και δομή
Το πλαίσιο S7712 είναι το U 15 υψηλό (1 U = 44,45 χιλ.). Όταν το πλαίσιο δεν εγκαθιστά κανένα διοικητικό πλαίσιο καλωδίων, οι διαστάσεις (Χ Χ W Χ Δ) είναι 663,9 χιλ. Χ 442 χιλ. Χ 517,4 χιλ. Όταν το πλαίσιο εγκαθιστά τα διοικητικά πλαίσια καλωδίων, οι διαστάσεις (Χ Χ W Χ Δ) είναι 663,9 χιλ. Χ 442 χιλ. Χ 585 χιλ.
παρουσιάζει μπροστινή άποψη της δομής πλαισίων S7712.
|
1. Δώδεκα από τις ακόλουθες κάρτες υπηρεσιών μπορούν να εγκατασταθούν:
|
2. Δύο MPUs |
3. Ένα ζευγάρι να τοποθετήσει τα υποστηρίγματα ΣΗΜΕΙΩΣΗ:
Τα να τοποθετήσουν υποστηρίγματα χρησιμοποιούνται για να εξασφαλίσουν τα πλαίσια στο γραφείο. |
| 4. Τέσσερις ενότητες δύναμης | 5. Δύο EH1D200CMU00-συγκεντρωμένη μονάδα ελέγχου |
6. Τέσσερις ενότητες δύναμης σημείου εισόδου
ΣΗΜΕΙΩΣΗ:
Για τις λεπτομέρειες, δείτε την ενότητα δύναμης. |
|
7. Επίγεια βίδα ΣΗΜΕΙΩΣΗ:
Η επίγεια βίδα χρησιμοποιείται για να στηρίξει τα πλαίσια. |
8. Μπροστινός γρύλος ESD ΣΗΜΕΙΩΣΗ:
Το επίγειο τερματικό ενός λουριού καρπών ESD μπορεί να παρεμβληθεί σε αυτόν τον γρύλο. Το λουρί καρπών ESD μπορεί να παρέχει την προστασία ESD όταν στηρίζεται σοβαρά το πλαίσιο. |
9. Διοικητικά πλαίσια καλωδίων ΣΗΜΕΙΩΣΗ:
Τα διοικητικά πλαίσια καλωδίων χρησιμοποιούνται στα καλώδια διαδρομών. |
παρουσιάζει τον οπισθοσκόπο της δομής πλαισίων S7712.
| 1. Ενότητα τεσσάρων ανεμιστήρων |
2. Οπίσθιος γρύλος ESD ΣΗΜΕΙΩΣΗ:
Το επίγειο τερματικό ενός λουριού καρπών ESD μπορεί να παρεμβληθεί σε αυτόν τον γρύλο. Το λουρί καρπών ESD μπορεί να παρέχει την προστασία ESD όταν στηρίζεται σοβαρά το πλαίσιο. |
3. Φίλτρο αέρα ΣΗΜΕΙΩΣΗ:
Το φίλτρο αέρα αποτρέπει τη σκόνη από την είσοδο των πλαισίων. |
|
4. Ένα ζευγάρι των μετακινούμενων λαβών ΣΗΜΕΙΩΣΗ:
Μπορείτε να εγκαταστήσετε αυτές τις λαβές σε δύο πλευρές των πλαισίων για να ανυψώσετε τα πλαίσια. |
- | - |
Χαρτογράφηση μεταξύ των πλαισίων S7712 και των εκδόσεων λογισμικού
|
Πλαίσια |
Έκδοση |
|---|---|
| S7712 πλαίσια | V100R003C01 και πιό πρόσφατες εκδόσεις |
| S7712 πλαίσια σημείου εισόδου | V100R003C01 και πιό πρόσφατες εκδόσεις |
| S7712 πλαίσια, FCC επικυρωμένη | V200R003C00 και πιό πρόσφατες εκδόσεις |
| S7712 πλαίσια σημείου εισόδου, FCC επικυρωμένη | V200R003C00 και πιό πρόσφατες εκδόσεις |
S7712 προδιαγραφές πλαισίων
|
Στοιχείο |
Περιγραφή |
|---|---|
| Αυλακώσεις LPU | 12 |
| Αυλακώσεις MPU | 2 |
| Αυλακώσεις ανεμιστήρων | 4 |
| Αυλακώσεις παροχής ηλεκτρικού ρεύματος συστημάτων | 4 |
| Αυλακώσεις παροχής ηλεκτρικού ρεύματος σημείου εισόδου | 4 |
| Μέγιστη πυκνότητα λιμένων |
|
| Εγκατάσταση | Σε ένα γραφείο N66E ή N68E, ένα γραφείο για ένα πλαίσιο |
| CSS | CSS συγκέντρωση λιμένων καρτών ή υπηρεσιών |
| Σημείο εισόδου |
|
|
Μέγιστη κατανάλωση ισχύος (που διαμορφώνεται πλήρως, καμία παροχή ηλεκτρικού ρεύματος σημείου εισόδου) ΣΗΜΕΙΩΣΗ:
Η αξία διασκεδασμού θερμότητας ενός πλαισίου είναι ίση με την τρέχουσα κατανάλωση ισχύος των πλαισίων. |
4200 W |
| Προδιαγραφές δύναμης |
|
| Διαστάσεις (Χ Χ W Χ Δ, χωρίς υποστηρίγματα ράφι-μονταρισμάτων) |
|
| Βάρος (κενό/που διαμορφώνεται πλήρως) | 25 kg/97 κλ (55,1 λίβρες lb/213.8) |
| Αξιοπιστία και διαθεσιμότητα |
ΣΗΜΕΙΩΣΗ:
Οι προηγούμενες τιμές υπολογίζονται βασισμένος στη χαρακτηριστική διαμόρφωση του προϊόντος. Οι πραγματικές τιμές θα ποικίλουν ανάλογα με τις ενότητες που εγκαθίστανται στο προϊόν. |
| Προδιαγραφές περιβάλλοντος |
|
| Θόρυβος στην κανονική θερμοκρασία (ακουστική δύναμη) | ≤ 72 DB (Α) |
| Πιστοποίηση |
|
| Αριθμός μερών |
|
