| Τόπος καταγωγής: | Κίνα | Μάρκα: | Hua wei |
|---|---|---|---|
| Πιστοποίηση: | All | Δυνατότητα προσφοράς: | 10 σύνολο/σύνολα την εβδομάδα |
| Τρόπος επικοινωνίας: | Πλήρης - διπλός & ημιαμφίδρομος | Προϊόν: | Huawei CE16808A - B05 CloudEngine 16800 διακόπτες σειράς |
| Λειτουργία: | LACP, σημείο εισόδου, QoS, SNMP, Stackable, υποστήριξη VLAN | Λέξη κλειδί: | 16800 διακόπτες σειράς |
| Υψηλό φως: | 16800 διακόπτες μηχανών σύννεφων Huawei σειράς,Διακόπτες μηχανών σύννεφων LACP Huawei,Πλήρης - διπλό Huawei Cloudengine |
||

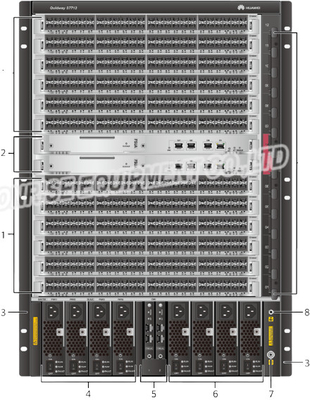

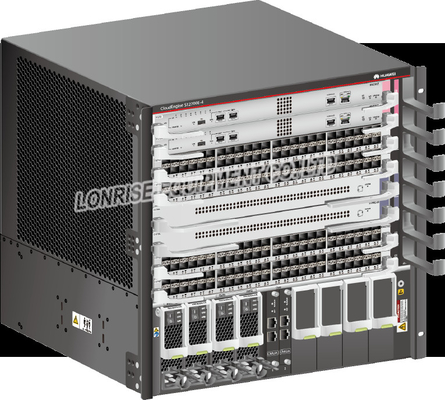

Huawei CE16808A - B05 CloudEngine 16800 διακόπτες σειράς
Επισκόπηση
Το CloudEngine 16808 υποστηρίζει το συνεχές ρεύμα, το εναλλασσόμενο ρεύμα, και τους υψηλής τάσεως τρόπους παροχής ΣΥΝΕΧΟΎΣ ηλεκτρικού ρεύματος. Η συσκευή μπορεί να συνδεθεί με μέχρι δύο πηγές ισχύος μέσω των ενοτήτων εισόδων δύναμης (PEMs). Κάθε ενότητα δύναμης (ΠΡΩΘΥΠΟΥΡΓΟΣ) έχει δύο εισαγωγές δύναμης, και μετατρέπουν το ηλεκτρικό ρεύμα παροχή στο PEM για να τροφοδοτήσει την ολόκληρη συσκευή.
Οι μονάδες παροχής ηλεκτρικού ρεύματος του CloudEngine 16808 βρίσκονται στην κορυφή των πλαισίων. Οι μονάδες παροχής ηλεκτρικού ρεύματος είναι διακόπτες PMs και δύναμης στο μέτωπο των πλαισίων, και ένα PEM στο οπίσθιο τμήμα των πλαισίων. περιγράφει τις λειτουργίες κάθε μονάδας.
|
Αριθ. |
Συστατικό |
Περιγραφή |
|---|---|---|
| 1 | ΠΡΩΘΥΠΟΥΡΓΟΣ | Μετατρέπει το ηλεκτρικό ρεύμα παροχή σε ένα PEM, και έπειτα τις δυνάμεις η ολόκληρη συσκευή μέσω backplane και της μπάρας τροφοδότησης δύναμης. |
| 2 | Διακόπτης δύναμης |
Ελέγχει την παραγωγή δύναμης PMs. Οι δύο διακόπτες δύναμης πίσω μεταξύ τους επάνω. Όταν το ένα ή και τα δύο ανοίγεται, η παραγωγή δύναμης PMs επιτρέπεται. ΕΙΔΟΠΟΙΗΣΗ:
Για να εξασφαλίσουν αξιοπιστία, και οι δύο διακόπτες δύναμης πρέπει να ανοιχτούν όταν τρέχει η συσκευή. |
| 3 | PEM |
Συνδέει με μια πηγή ισχύος. Ένα PEM μπορεί να συνδεθεί με δύο πηγές ισχύος μέσω των υποδοχών δύναμης ή των τελικών φραγμών του. Αυτό το σχέδιο εφαρμόζει τον πλεονασμό παροχής ηλεκτρικού ρεύματος 1+1, που εξασφαλίζει ότι η συσκευή δεν τροφοδοτείται μακριά εάν μια πηγή ισχύος στο δωμάτιο εξοπλισμού αποτυγχάνει. |
Το CloudEngine 16808 πρέπει να εξοπλιστεί με ένα συνεχές ρεύμα PEM. Αυτό το PEM έχει 20 τελικούς φραγμούς, κάθε 10 των οποίων συνδέονται με μια πηγή ισχύος. Κάθε ΣΥΝΕΧΗΣ ΠΡΩΘΥΠΟΥΡΓΟΣ έχει δύο εισαγωγές δύναμης, κάθε μια από τις οποίες προέρχεται από μια πηγή ισχύος στο δωμάτιο εξοπλισμού. Ο ΣΥΝΕΧΗΣ ΠΡΩΘΥΠΟΥΡΓΟΣ μετατρέπει και αποτελέσματα τη δύναμη backplane δύναμης, που επιτρέπει στις δύο πηγές ισχύος για να υποστηρίξει η μια την άλλη. Το σχήμα 3-11 παρουσιάζει αρχιτεκτονική παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος του CloudEngine 16808.
Το CloudEngine 16808 πρέπει να εξοπλιστεί με ένα εναλλασσόμενο ρεύμα & το υψηλής τάσεως συνεχές ρεύμα PEM. Αυτό το PEM έχει 20 υποδοχές δύναμης, κάθε 10 των οποίων συνδέονται με μια πηγή ισχύος. Κάθε εναλλασσόμενο ρεύμα & ο υψηλής τάσεως ΣΥΝΕΧΉΣ ΠΡΩΘΥΠΟΥΡΓΌΣ έχουν δύο εισαγωγές δύναμης, κάθε μια από τις οποίες προέρχεται από μια πηγή ισχύος στο δωμάτιο εξοπλισμού. Το εναλλασσόμενο ρεύμα & ο υψηλής τάσεως ΣΥΝΕΧΉΣ ΠΡΩΘΥΠΟΥΡΓΌΣ μετατρέπουν και αποτελέσματα τη δύναμη backplane δύναμης, που επιτρέπει στις δύο πηγές ισχύος για να υποστηρίξουν η μια την άλλη.
Το CloudEngine 16808 μπορεί να συνδεθεί άμεσα με μια πηγή ισχύος ή έμμεσα συνδεδεμένη μια μέσω μιας μονάδας διανομής δύναμης (PDU). Άμεσα να συνδέσει μια συσκευή με μια πηγή ισχύος χρησιμοποιεί τις συνδέσεις καλωδίων παρόμοιες με εκείνους στον τρόπο παροχής ΣΥΝΕΧΟΥΣ ηλεκτρικού ρεύματος, και δεν περιγράφεται εδώ. Ο ακόλουθος περιγράφει την αρχιτεκτονική παροχής ηλεκτρικού ρεύματος στο σενάριο όπου μια συσκευή συνδέεται έμμεσα με μια πηγή ισχύος μέσω ενός PDU.
Το εναλλασσόμενο ρεύμα, το υψηλής τάσεως συνεχές ρεύμα, και το εναλλασσόμενο ρεύμα & οι υψηλής τάσεως παροχές ΣΥΝΕΧΟΎΣ υβριδικές ηλεκτρικού ρεύματος υποστηρίζονται.
