Λεπτομέρειες:
|
| Υπόθεση: | πρωτότυπο νέο | Εγγύηση: | 1 έτος |
|---|---|---|---|
| χρόνος προετοιμασίας: | 1-2 ημέρες | Διαστάσεις (Χ Χ W Χ Δ): | 430,9 x 438,15 x 507,2 mm |
| Βάρος συσκευασίας: | 20,88 κλ | Επί της αυλάκωσης ISC: | 1 |
| Ετικέτα: | Σίσκο. | Σχήμα: | ISR4431 K9 |
| Επισημαίνω: | ISR4431 K9 Gigabit Ethernet Δικτυακός δρομολογητής,Ενσωματωμένες υπηρεσίες Gigabit Ethernet Network Router,Δικτυακό δρομολογητή Gigabit Ethernet |
||
Το Cisco 4431 Integrated Services Router, το οποίο υποστηρίζει 3 slots Network Interface Modules (NIM), παρέχει συνολική απόδοση 500 Mbps έως 1 Gbps.επίπεδο δεδομένων και επίπεδο ελέγχου/υπηρεσιών, που κάνουν τον διαχειριστή εύκολο στη διαχείριση του δρομολογητή.

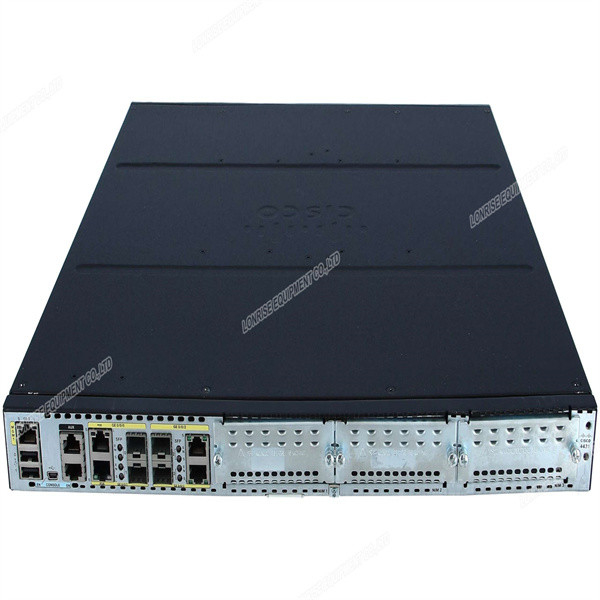

Το σχήμα 1 δείχνει την εμφάνιση του Cisco ISR4431/K9
Ο πίνακας 1 δείχνει τις γρήγορες προδιαγραφές.
| Κωδικός προϊόντος | Cisco ISR4431/K9 |
| Συγκεντρωτική απόδοση | 500 Mbps έως 1 Gbps |
| Συνολικά θύρες WAN ή LAN επί του σκάφους 10/100/1000 | 4 |
| Λιμένες με βάση το RJ-45 | 4 |
| Αγωγές με βάση το SFP | 4 |
| Ενισχυμένη θέση μονάδας εξυπηρέτησης (SM-X) | 0 |
| Σλοτ NIM (Μονούλες Διασύνδεσης Δικτύου) | 3 |
| Σλοτ ISC επί του σκάφους | 1 |
| DDRM (επίπεδο δεδομένων) | 2 GB (προεπιλεγμένο) / 2 GB (μέγιστο) |
| DDRM (επίπεδο ελέγχου/υπηρεσιών) | 4 GB (προεπιλεγμένο) / 16 GB (μέγιστο) |
| Φλας μνήμη | 8 GB (προεπιλεγμένο) / 32 GB (μέγιστο) |
| Επιλογές τροφοδοσίας | Εσωτερικό: AC, DC και PoE |
| Υψόμετρος ράφου | 1 ΕΤ |
| Μέγεθος (H x W x D) | 430,9 x 438,15 x 507,2 mm |
| Βάρος συσκευασίας | 200,88 κιλά |
Σχήμα 2 δείχνει το μπροστινό πάνελ του Cisco ISR4431/K9
Σημείωση:
| ① | Μονάδα τροφοδοσίας | ③ | Δύναμη τροφοδοσίας δρομολογητή Διακόπτης ενεργοποίησης/κλείδωσης |
| ② | Φώτα LED | ④ | Προαιρετική μονάδα τροφοδοσίας |
·Τα LED περιλαμβάνουν 12 δείκτες.
Ο πίνακας 2 παρουσιάζει τις περιγραφές των LED
| Φώτα LED | Αντιπροσωπεύει | Χρώμα | Περιγραφή |
| ΥΠΕ | Κατάσταση μονάδας τροφοδοσίας (P0 και P1) | Πράσινο | Η μονάδα τροφοδοσίας είναι ανοιχτή και παρέχει ενέργεια. |
| Αμπερό | Η μονάδα ηλεκτρικής ενέργειας είναι ενεργοποιημένη, αλλά με σφάλματα ή σε κατάσταση βλάβης. | ||
| Ακύρωση. | Η παροχή ενέργειας είναι κλειστή. | ||
| ΓΕ POE | Εσωτερική κατάσταση θυγατρικής κάρτας PoE | Πράσινο | Η μονάδα παροχής ηλεκτρικής ενέργειας είναι εγκατεστημένη και παρέχει ισχύ |
| Αμπερό | Η μονάδα ηλεκτρικής ενέργειας είναι εγκατεστημένη αλλά σε κατάσταση βλάβης. | ||
| Ακύρωση. | Η PSU είναι εκτός. | ||
| ΦΛΑΣ | Κατάσταση Flash του συστήματος | Το πράσινο που αναβοσβήνει | Το Compact flash/eUSB flash είναι παρόν και είναι προς το παρόν προσβάσιμο. |
| ΕΠΙΤΡΟΠΗ | Κατάσταση θερμοκρασίας | Στερεοπράσινο | Όλοι οι αισθητήρες θερμοκρασίας στο σύστημα είναι εντός αποδεκτού εύρους. |
| Αμπερό | Ένας ή περισσότεροι αισθητήρες θερμοκρασίας στο σύστημα βρίσκονται εκτός του αποδεκτού εύρους. | ||
| Ακύρωση. | Η θερμοκρασία δεν παρακολουθείται. | ||
| ΠΡΑ | Δύναμη συστήματος | Πράσινο | Το σύστημα τροφοδοσίας είναι ενεργοποιημένο και λειτουργεί σωστά. |
| Πράσινο αναβοσβήνει | Η ενέργεια του συστήματος κλείνει. | ||
| Αμπερό | Η ενέργεια του συστήματος είναι ανοιχτή, αλλά η αρχική εκκίνηση χαμηλού επιπέδου απέτυχε. | ||
| Αμπερόνα που ανοιγοκλείνει τα μάτια | Η ισχύς του συστήματος είναι επάνω, αλλά το σύστημα απέτυχε να βγει από την επαναφορά. | ||
| Ακύρωση. | Η ενέργεια του συστήματος είναι εκτός. | ||
| ΠΟΕ BOOST | Τρόπος προώθησης ηλεκτρικής ενέργειας μέσω Ethernet | Πράσινο | Δύο τροφοδοσίες PoE είναι εγκατεστημένες και λειτουργούν σε λειτουργία προώθησης. |
| Ακύρωση. |
Αυτό μπορεί να σημαίνει ένα από τα εξής: ·Δεν υπάρχει εγκατεστημένη μονάδα PoE. ·Ένα PoE PSU εγκατεστημένο. ·Δύο PoE PSUs εγκατεστημένες και λειτουργούν σε περιττή κατάσταση. |
||
| ΕΣΚ | Κύρος του ISC Slot | Πράσινο | Το PVDM4 είναι ενεργοποιημένο. |
| Αμπερό | Αρχικά με λάθος. | ||
| Ακύρωση. | Δεν είναι παρών. | ||
| ΦΑΝ | Κατάσταση οπαδού | Πράσινο | Όλοι οι ανεμιστήρες λειτουργούν. |
| Αμπερό | Ένας ανεμιστήρας σταμάτησε να λειτουργεί. | ||
| Το αμπερό που αναβοσβήνει | Δύο ή περισσότεροι ανεμιστήρες έχουν σταματήσει να λειτουργούν ή έχει αφαιρεθεί το δίσκο ανεμιστήρα. | ||
| Ακύρωση. | Οι οπαδοί δεν παρακολουθούνται. | ||
| ΚΛΗΔΙΚΗ | Κατάσταση συστήματος | Στερεοπράσινο | Το σύστημα λειτουργεί κανονικά. |
| Το αστραφτερό κεχριμπάρι | Το BIOS/Rommon ξεκινάει. | ||
| Αμπερό | Το BIOS/Rommon έχει ολοκληρώσει την εκκίνηση και το σύστημα βρίσκεται στο προειδοποιητικό Rommon ή το λογισμικό πλατφόρμας εκκίνησης. | ||
| Ακύρωση. | Το σύστημα δεν είναι εκτός επαναφοράς ή η εικόνα του BIOS δεν μπορεί να φορτωθεί. |
| Τεχνικές προδιαγραφές | ISR4461/K9 | ISR4451-X/K9 | ISR4431/K9 | ISR4351/K9 | ISR4331/K9 | ISR4321/K9 | ISR4221/K9 |
| Συγκεντρωτική απόδοση | 1.5Gbps |
1 Gbps έως 2 Gbps |
500 Mbps σε 1 Gbps |
200 Mbps σε 400 Mbps |
100 Mbps σε 300 Mbps |
50 Mbps σε 100 Mbps |
35 έως 75 Mbps |
| Συνολικά θύρες WAN ή LAN επί του σκάφους 10/100/1000 | 4 | 4 | 4 | 3 | 3 | 2 | 2 |
| Λιμένες με βάση το RJ-45 | 4 | 4 | 4 | 3 | 2 | 2 | 2 |
| Αγωγές με βάση το SFP | 4 | 4 | 4 | 3 | 2 | 1 | 1 |
| Βελτιωμένες θέσεις εργασίας για τις μονάδες υπηρεσιών | 3 | 2 | 0 | 2 | 1 | 0 | 0 |
| Δύο ευρείες θέσεις για μονάδες υπηρεσίας | 2 | 1 (υποθέτει ότι δεν είναι εγκατεστημένες μονάδες SM-X σε ευρεία κλίμακα) | 0 | 1 (υποθέτει ότι δεν είναι εγκατεστημένες μονάδες SM-X σε ευρεία κλίμακα) | 0 | 0 | 0 |
| Σλοτ NIM | 3 | 3 | 3 | 3 | 2 | 2 | 2 |
| ΟΙΡ (όλες οι ενότητες Ε/Υ) | - Ναι, ναι. | - Ναι, ναι. | - Ναι, ναι. | - Ναι, ναι. | - Ναι, ναι. | - Ναι, ναι. | - Όχι, όχι. |
| Σλοτ ISC επί του σκάφους | 1 | 1 | 1 | 1 | 1 | 1 | - Όχι, όχι. |
