Λεπτομέρειες:
|
| name: | CISCO3925 K9 | model: | CISCO3925 K9 Cisco 3925 Router 3900 Series ISR G2 |
|---|---|---|---|
| Rack Units: | 3U | Interfaces: | 3 integrated 10/100/1000 Ethernet ports with 2 ports capable of RJ-45 or SFP connectivity |
| Warrranty: | 1 year | shipping: | DHL&FeDex |
| Product Type: | Router | Connectivity Technology: | SSL |
| Power Device: | Power supply internal | ||
| Επισημαίνω: | Δρόμος ISR G2 σειράς 3900,3925 K9 Δρομολογητής,CISCO 3925 K9 δρομολογητής |
||

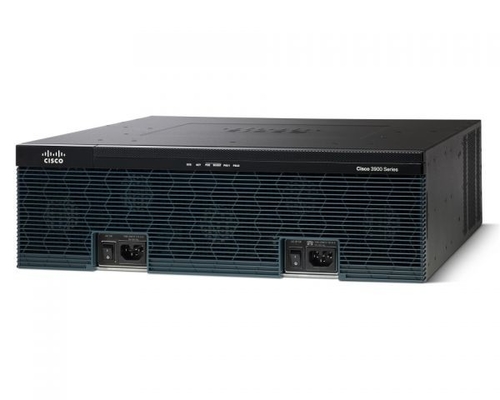

Ο δρομολογητής Cisco 3925, αρθρωτής μηχανής απόδοσης υπηρεσιών (SPE) 100, η οποία μπορεί να αναβαθμιστεί για ακόμη υψηλότερες επιδόσεις καθώς εξελίσσονται τα περιβάλλοντα WAN επόμενης γενιάς.
Ο πίνακας 2 παρουσιάζει την περιγραφή της περιοχής των LED.
| LED | Περιγραφή | |
| LED κατάστασης SYS | Στερεοπράσινο | Το στερεό πράσινο δείχνει κανονική λειτουργία. |
| Το πράσινο που αναβοσβήνει. | Το σύστημα ξεκινά ή είναι σε λειτουργία οθόνης ROM. | |
| Αμπερό | Λάθος συστήματος. | |
| Ακύρωση. | Το ρεύμα είναι κλειστό ή το σύστημα είναι ελαττωματικό. | |
| LED κατάστασης ACT | Στερεό ή αναβοσβήνιο πράσινο | Η ένδειξη "Solid" ή "Blinking" υποδηλώνει την δραστηριότητα πακέτου μεταξύ του κινητήρα προώθησης και δρομολόγησης και οποιασδήποτε θύρας Ε/Υ. |
| Ακύρωση. | Δεν υπάρχει μεταφορά πακέτων. | |
| ΠΟΕ | Πράσινο | Η ηλεκτρική ενέργεια του IP τηλεφώνου είναι ανοιχτή. |
| Αμπερό | Η παροχή ηλεκτρικής ενέργειας δεν είναι ενεργή. | |
| PS1 / PS2 | Πράσινο | Το σύστημα λειτουργεί. |
| Αμπερό | Το σύστημα δεν λειτουργεί. | |
Η εικόνα 3 δείχνει τον πίσω πίνακα του δρομολογητή Cisco 3925/K9 με LED.
Σημείωση:
1 Συμπληρωματικό φλας 0 και 1 (0, δεξιά) 2 ISM 3 PVDM3 0,1, 2 και 3 (0, πολύ δεξιά) 4 EN (ενεργοποίηση κονσόλας USB) 5 EN (ενεργοποίηση κονσόλας RJ-45) 6 SFP S 7 SFP EN 8 S (χύτητα) 9 L (σύνδεση)
Ο πίνακας 3 παρουσιάζει την περιγραφή των εν λόγω λαμπτήρων LED στον πίσω πίνακα.
| LED | Χρώμα | Περιγραφή | Τοποθεσία |
| CompactFlash 1 | Πράσινο | Η μνήμη είναι απασχολημένη. | Πίσω Πίνακα |
| Αμπερό | Αρχικά με λάθος. | ||
| Το πράσινο που αναβοσβήνει μετά σβήνει. | Το CompactFlash είναι έτοιμο να αφαιρεθεί. | ||
| CompactFlash 0 | Πράσινο | Η μνήμη είναι απασχολημένη. | Πίσω Πίνακα |
| Αμπερό | Αρχικά με λάθος. | ||
| Το πράσινο που αναβοσβήνει μετά σβήνει. | Το CompactFlash είναι έτοιμο να αφαιρεθεί. | ||
| S (ταχύτητα) | 1 ανοιγοκλείδωμα + παύση | Η πύλη GE λειτουργεί με ταχύτητα 10 Mbps. | Πίσω Πίνακα |
| 2 ανοιγμούς + παύση | Η πύλη GE λειτουργεί με ταχύτητα 100 Mb/s. | ||
| 3 ανοιγμούς + παύση | Η πύλη GE λειτουργεί με ταχύτητα 1000 Mb/s. | ||
| L (Συνδέσμος) | Πράσινο | Η σύνδεση με τη Γενική Εταιρεία έχει καθιερωθεί. | Πίσω Πίνακα |
| Ακύρωση. | Δεν υπάρχει σύνδεση με τη ΓΕ. | ||
| EN (έδρα κονσόλας RJ-45) | Πράσινο | Η πύλη της κονσόλας RJ-45 είναι ενεργή. | Πίσω Πίνακα |
| EN (απόσταση σειράς κονσόλας USB) | Πράσινο | Η θύρα της κονσόλας USB είναι ενεργή. | Πίσω Πίνακα |
| ΔΕΔ | Πράσινο | Εγκαινιάστηκε. | Πίσω Πίνακα |
| Αμπερό | Αρχικά με λάθος. | ||
| Ακύρωση. | Δεν είναι εγκατεστημένο. | ||
| PVDM3 0,1, 2 και 3 | Πράσινο | Το PVDM είναι αρχικό. | Πίσω Πίνακα |
| Αμπερό | Η PVDM ανιχνεύεται αλλά δεν αρχίζει. | ||
| Ακύρωση. | Δεν έχει εγκατασταθεί PVDM. | ||
| ΣΧΠ S | Το πράσινο που αναβοσβήνει. | Η συχνότητα που ανοιγοκλείνει δείχνει ταχύτητα. | Πίσω Πίνακα |
| ΣΧΠ EN | Ακύρωση. | Δεν είναι παρών. | Πίσω Πίνακα |
| Πράσινο | Παρών και ενεργοποιημένος. | ||
| Αμπερό |
Παρουσία με αποτυχία. |
