Λεπτομέρειες:
|
| Ονομασία: | WS C3560CX 8TC S | Συγκρότημα χαρακτηριστικών: | Βάση IP |
|---|---|---|---|
| Λιμένες: | 8 x 10/100/1000 Gigabit Ethernet | Διεπαφές ανερχόμενων ζεύξεων: | 2 x 1G χαλκού συν 2 x 1G SFP |
| Εγγύηση: | 1 έτος | ΕΠΙΤΡΟΠΗ: | DHL&FeDex |
| Αποστολή του εύρους ζώνης: | 16 GBP | Ραμ: | 512 ΜΒ |
| Πληρωμή: | TT/Paypal | ||
| Επισημαίνω: | 8 Port Compact Switch,Cisco Catalyst 8 Port Compact Switch |
||
Οι διαχειριζόμενοι διακόπτες Cisco Catalyst 3560-CX σειράς WS-3560CX-8TC-S Gigabit Ethernet αποτελούνται από 8 x θύρες Gigabit Ethernet, 2 x uplinks Gigabit Ethernet RJ-45 και 2 x uplinks SFP.

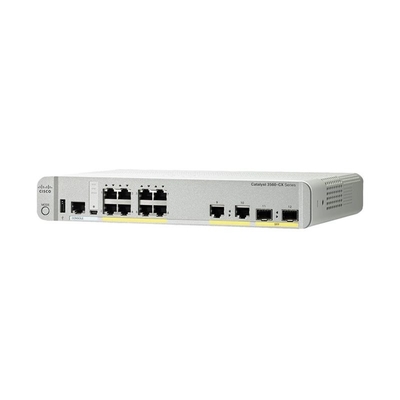

Η εικόνα 1 δείχνει την εμφάνιση του WS-C3560CX-8TC-S.
Ο πίνακας 1 δείχνει τις γρήγορες προδιαγραφές.
| Κωδικός προϊόντος | WS-3560CX-8TC-S |
| Συγκρότημα χαρακτηριστικών | Βάση IP |
| Διασύνδεσμοι άνω σύνδεσης | 2 x 1G χαλκού συν 2 x 1G SFP |
| Λιμένες | 8 x 10/100/1000 Gigabit Ethernet |
| Διάταξη προώθησης | 16 Gbps |
| Διάταξη διασύνδεσης (πλήρη διπλή ικανότητα) | 32 Gbps |
| Μνήμη RAM | 512 MB |
| Φλας μνήμη | 128 MB |
| Μέγεθος | 40,44 x 26,9 x 21,3 cm |
Η εικόνα 2 δείχνει το μπροστινό πάνελ του WS-C3560CX-8TC-S.
Σημείωση:
| ① | Κουμπί λειτουργίας | ⑤ | 8 x 10/100/1000 θύρες |
| ② | Πορτ USB τύπου Α | ⑥ | 2 x 1G χαλκού |
| ③ | Πύλη κονσόλας RJ-45 | ⑦ | Σλοτ για μονάδες SFP |
| ④ | Λιμάνι USB μικρού τύπου Β (συσσωρευτική συσκευή) | ⑧ | Εναλλακτικά LED |
· Τα LED διακόπτη περιλαμβάνουν SYST, STAT, SPEED LED και LED κονσόλας.
Ο πίνακας 2 παρουσιάζει τις περιγραφές των τριών LED.
| LED | Χρώμα/Τοποθεσία θύρας | Περιγραφή |
|
ΣΥΣΤ (LED συστήματος) |
Ακύρωση. | Το σύστημα δεν είναι ενεργοποιημένο. |
| Πράσινο | Το σύστημα λειτουργεί κανονικά. | |
| Αμπερό | Το σύστημα δέχεται ενέργεια αλλά δεν λειτουργεί σωστά. | |
| ΚΛΗΔΙΚΗ | Κατάσταση λιμένα | Αυτή είναι η προεπιλεγμένη κατάσταση. |
| ΓΙΑΡΙΑ | Ταχύτητα λιμένα | Η ταχύτητα λειτουργίας της θύρας: 10, 100 ή 1000 Mb/s. |
Τα LED της κονσόλας δείχνουν ποια θύρα της κονσόλας χρησιμοποιείται.
Εάν συνδέσετε ένα καλώδιο σε μια θύρα κονσόλας, ο διακόπτης χρησιμοποιεί αυτόματα αυτή την θύρα για επικοινωνία με την κονσόλα.
Ο πίνακας 3 παρουσιάζει την περιγραφή των LED της κονσόλας.
| LED | Χρώμα | Περιγραφή |
| Πύλη κονσόλας RJ-45 | Πράσινο |
Η πύλη της κονσόλας RJ-45 είναι ενεργή. Η θόρυβος της θύρας USB-mini δεν είναι ενεργός. |
| Ακύρωση. |
Το λιμάνι δεν είναι ενεργό. Η θύρα της κονσόλας USB είναι ενεργή. |
|
| Πορτ USB-μίνι κονσόλας | Πράσινο |
Η θύρα της κονσόλας USB είναι ενεργή. Το φως της πύλης της κονσόλας δεν είναι ενεργό. |
| Ακύρωση. |
Το λιμάνι δεν είναι ενεργό. Η πύλη της κονσόλας RJ-45 είναι ενεργή. |
Ο πίνακας 4 παρουσιάζει ορισμένα συστήματα καλωδίων.
| Μοντέλα | Περιγραφές |
| Δικτυακό τόπο: | Καλώδιο Cisco CAB-CONSOLE-USB 6 ft με USB τύπου A και mini-B |
| Το όχημα πρέπει να είναι εξοπλισμένο με ηλεκτρική ενέργεια. | Καλώδιο κονσόλας Cisco CAB-CONSOLE-RJ45 6ft με RJ45 και DB9F |
| Μοντέλα | WS-3560CX-8TC-S | WS-3560CX-8PC-S |
| Επικεφαλής | 2 x 1G χαλκού συν 2 x 1G SFP | 2 x 1G χαλκού συν 2 x 1G SFP |
| Λιμένες | 8 x 10/100/1000 Gigabit Ethernet | 8 x 10/100/1000 Gigabit Ethernet |
| Σύνολο χαρακτηριστικών | Βάση IP | Βάση IP |
|
Επενδύσεις Λιμάνι εξόδου |
Α/Χ | 8 PoE+ |
| Διαθέσιμη ισχύς POE | Α/Χ | 240W |
