Λεπτομέρειες:
|
| Αριθμός τμήματος: | Εναλλακτικά συστήματα | Ετικέτα: | HUAWEI |
|---|---|---|---|
| Απόδοση διαβίβασης: | 2,880 Mpps | Σχεδιασμός απόλυσης: | Ελεγκτές, μονάδες ισχύος, CMU, δίσκοι ανεμιστήρων |
| USB: | Μην υποστηριγμένος | ΠΟΕ: | Μην υποστηριγμένος |
| Επισημαίνω: | Τάξι Huawei S7706,Huawei S7706 Πλαισίωμα ES0Z1B06ACS0,Huawei S7706 Πλαισίωμα 2*SRUA |
||
Το ES0Z1B06ACS0 είναι το Huawei S7706 Basic Engine AC Bundle ((συμπεριλαμβανομένου του πλαισίου συναρμολόγησης μη PoE, SRUA Main Board*2, 800W AC Power*2).

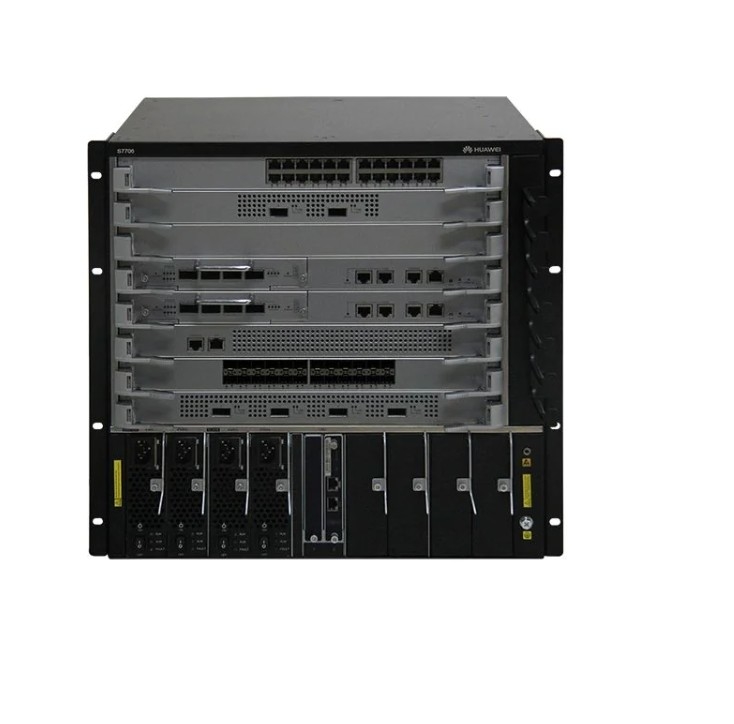

Η εικόνα 1 δείχνει την εμφάνιση του ES0Z1B06ACS0 (προσωρινή θέα).
Η εικόνα 2 δείχνει την εμφάνιση του ES0Z1B06ACS0 (πίσω).
Ο πίνακας 1 δείχνει τις γρήγορες προδιαγραφές.
| Κωδικός προϊόντος | Εναλλακτικά συστήματα |
| Δυνατότητα εναλλαγής | 30,84 Tbit/s |
| Απόδοση διαβίβασης | 2,880 Mpps |
| Σχεδιασμός απόλυσης | Ελεγκτές, μονάδες ισχύος, CMU, δίσκοι ανεμιστήρων |
| Δυνατότητα αποθέματος ασφαλείας | 200 ms ανά λιμάνι |
| Βάρος της συσκευασίας (kg) |
45.8 |
| Μέγεθος συσκευασίας (m^3) |
0.247 |
| Μέγεθος συσκευασίας (D*W*H mm) |
638*612*632 |
| Καθαρή διάσταση (D*W*H mm) |
489*442*442 |
Το σχήμα 2 δείχνει τη δομή του πλαισίου του S7706 (προσωρινή θέα). ES0Z1B06ACS0 είναι το Huawei S7706 Basic Engine AC Bundle ((συμπεριλαμβανομένου του πλαισίου συναρμολόγησης μη PoE, SRUA Main Board*2, 800W AC Power*2),οι υπόλοιπες μονάδες ή κάρτες πρέπει να αγοραστούν ξεχωριστά.
Σημείωση:
| ① |
Έξι κάρτες υπηρεσίας, μεταξύ των οποίων: Μονάδα Πλατφόρμας Ανοικτής Υπηρεσίας Κάρτα διεπαφής 100M Κάρτα διεπαφής 1000M Κάρτα διεπαφής GE/10GE 10GE κάρτα διεπαφής 40GE κάρτα διεπαφής 40GE/100GE κάρτα διεπαφής 100GE κάρτα διεπαφής Σημείωση: Οι κάρτες που υποστηρίζονται από έναν διακόπτη εξαρτώνται από την έκδοση λογισμικού. |
| ② | Δύο ΜΠΕ |
| ③ |
Ένα ζευγάρι ράβδους τοποθέτησης Σημείωση: Οι θόλοι στερέωσης χρησιμοποιούνται για την στερέωση του πλαισίου στο ντουλάπι. |
| ④ | Τέσσερις μονάδες ισχύος |
| ⑤ | Δύο EH1D200CMU00- Κεντρική μονάδα παρακολούθησης |
| ⑥ |
Τέσσερις μονάδες ισχύος PoE Στις εκδόσεις πριν από την έκδοση V200R006C00: Μονάδα ισχύος εναλλασσόμενης ενέργειας 800 W 2200 W μονάδα ισχύος εναλλασσόμενης ενέργειας Στην έκδοση V200R006C00 και μεταγενέστερες εκδόσεις: 2200 W μονάδα συνεχούς ισχύος Μονάδα ισχύος εναλλασσόμενης ενέργειας 800 W 2200 W μονάδα ισχύος εναλλασσόμενης ενέργειας |
| ⑦ |
Στροφή γης Σημείωση: Η βίδα γείωσης χρησιμοποιείται για να γείρει το πλαίσιο. |
| ⑧ |
Προσωρινή πρίζα ESD Σημείωση: Το σύστημα προστασίας ESD μπορεί να παρέχει προστασία ESD όταν το σασί είναι αξιόπιστα γειωμένο. |
| ⑨ |
Πλαίσια διαχείρισης καλωδίων Σημείωση: Τα πλαίσια διαχείρισης καλωδίων χρησιμοποιούνται για τη διαδρομή των καλωδίων. |
Το σχήμα 3 δείχνει τη δομή του πλαισίου του S7706 (πίσω από το σχήμα).,οι υπόλοιπες μονάδες ή κάρτες πρέπει να αγοραστούν ξεχωριστά.
Σημείωση:
| ① | Δύο μονάδες ανεμιστήρων |
| ② |
Η πίσω πρίζα ESD Σημείωση: Το σύστημα προστασίας ESD μπορεί να παρέχει προστασία ESD όταν το σασί είναι αξιόπιστα γειωμένο. |
| ③ |
Φίλτρο αέρα Σημείωση: Το φίλτρο αέρα εμποδίζει την είσοδο σκόνης στο πλαίσιο. |
| ④ |
Ένα ζευγάρι αποσυναρμολογητέες λαβές Σημείωση: Μπορείτε να εγκαταστήσετε αυτές τις λαβές σε δύο πλευρές του πλαισίου για να σηκώσετε το πλαισίο. |
Ο πίνακας 2 παρουσιάζει τα συνιστώμενα στοιχεία για το ES0Z1B06ACS0.
| Σχήμα | Περιγραφή |
| Ενότητα ισχύος εναλλασσόμενης ενέργειας | |
| W2PSA0800 | 800W μονάδα ισχύος εναλλασσόμενου ρεύματος ((Μαύρο) |
| PAC-2200WF | 2200W μονάδα ισχύος εναλλασσόμενου ρεύματος |
| Μονάδα ισχύος συνεχούς ρεύματος | |
| W2PSD2200 | 2200W μονάδα ισχύος συνεχούς ρεύματος ((Μαύρο) |
| ES02PSD16 | 1600W μονάδα ισχύος συνεχούς ρεύματος ((Μαύρο) |
| Οπτικός δέκτης δέκτη FE-SFP | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, SFP, 100M/155M, Μονάδα πολλαπλών τρόπων ((1310nm, 2km, LC) |
| Επικαιροποιημένα συστήματα ηλεκτρονικού ελέγχου | Οπτικός δέκτης, eSFP, 100M/155M, Μονάδα μονοτρόπου ((1310nm, 15km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, eSFP, FE, Μονάδα μονοτρόπου ((1310nm, 40km, LC) |
| Οπτικός δέκτης δέκτη GE-SFP | |
| Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014. | Οπτικός δέκτης, eSFP, GE, Μονάδα πολλαπλών τρόπων ((850nm, 0,55km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1310nm, 40km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1550nm, 40km, LC) |
| Οπτικός δέκτης δέκτη 10G-SFP+ | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | Οπτικός δέκτης δέκτη 10GBase-USR, SFP+, 10G, Μονάδα πολλαπλών τρόπων ((850nm, 0,1km, LC) |
| OMXD30000 | Οπτικός δέκτης, SFP+, 10G, Μονάδα πολλαπλών τρόπων ((850nm, 0,3km, LC) |
| OSX010000 | Οπτικός δέκτης, SFP+, 10G, Μονάδα μονοτρόπου ((1310nm, 10km, LC) |
| Οπτικός δέκτης δέκτη 40GE CFP | |
| CFP-40G-SR4 | Υψηλής ταχύτητας δέκτης CFP-40G-SR4, CFP,40G,Μονάδα πολυμέσων ((850nm,4*10G,0.1 χιλιόμετρο MPO) |
| CFP-40G-LR4 | Μεταβιβαστής υψηλής ταχύτητας,CFP,40G,Μονάδα Μονότροπου (Single-mode Module)) ζώνη 1310nm,41.25G, 10 χιλιόμετρα, ευθεία LC) |
|
|
Μεταβιβαστής υψηλής ταχύτητας,CFP,40G,Μονάδα Μονότροπου (Single-mode Module)) ζώνη 1310nm,41.25G, 40 χιλιόμετρα, ευθεία LC) |
| 40GE QSFP+ οπτικός δέκτης | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40GBbase-eSR4 οπτικός δέκτης, QSFP+, 40G, πολυ-τρόπος (850nm,0.3km,MPO) ((Συνδέεται σε τέσσερις SFP + οπτικούς δέκτες) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40GBase-ER4 οπτικός δέκτης, QSFP+, 40G, Μονάδα μονοτρόπου (1310nm, 40km,LC) |
| Οπτικός δέκτης δέκτη 100GE CFP | |
|
|
Μεταβιβαστής υψηλής ταχύτητας, CFP, 100G, Μονάδα πολυμέσων ((850nm, 10*10G,0.1 χιλιόμετρο MPO) |
|
|
CFP, 100G, Μονάδα μονό-τρόπου ((1310nm ζώνη, 4*25G, 10km, στενή LC) |
|
Δελτίο ΕΕ L 347 της 20.10.2013, σ.
|
Μεταβιβαστής υψηλής ταχύτητας,CFP,100G,Μονούλη μονής ((1310nm ζώνη,4*25G,40km,στενή LC) |
| Μεταλλικός δέκτης μετάδοσης | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Ηλεκτρικός δέκτης,SFP,GE,ηλεκτρική μονάδα διεπαφής ((100m,RJ45) |
| 100GE κάρτα διεπαφής | |
| Ειδικότερα, το σημείο 2 του παρόντος παραρτήματος δεν εφαρμόζεται. | Η κάρτα διεπαφής Huawei 2 θύρας 100GBASE-X (EE,CFP)Ειδικότερα, το σημείο 2 του παρόντος παραρτήματος δεν εφαρμόζεται. |
| 10GE κάρτα διεπαφής | |
| ES1D2X40SFC0 | 40 θύρες 10GBASE-X κάρτα διεπαφής ((FC,SFP+) |
| Ειδικότερα: | Χάρτη διεπαφής Huawei 16-Port 10GBASE-X (SC,SFP+)Ειδικότερα: |
| Κεντρική μονάδα ελέγχου | |
| Δελτίο ΕΚΤ αριθ. | S7703 Κεντρική μονάδα ελέγχου Α |
| Μονάδα ανεμιστήρα | |
| Επικαιροποίηση: | S7700 Κουτί ανεμιστήρα μεγάλης τάσης |
Ο πίνακας 3 παρουσιάζει τη σύγκριση των ES0Z1B06ACS0, ES0Z1B03ACS0 και ES0Z1B12ACS0.
| Κωδικός προϊόντος | Εναλλακτικά συστήματα | Ειδικότερα: | Επικαιροποιημένα συστήματα |
| Δυνατότητα εναλλαγής | 30,84 Tbit/s | 10,92 Tbit/s | 30,84 Tbit/s |
| Απόδοση διαβίβασης | 2,880 Mpps | 1,440 Mpps | 2,880 Mpps |
| Σχεδιασμός απόλυσης | Ελεγκτές, μονάδες ισχύος, CMU, δίσκοι ανεμιστήρων | Ελεγκτές, μονάδες ισχύος, CMU, δίσκοι ανεμιστήρων | Ελεγκτές, μονάδες ισχύος, CMU, δίσκοι ανεμιστήρων |
| Δυνατότητα αποθέματος ασφαλείας | 200 ms ανά λιμάνι | 200 ms ανά λιμάνι | 200 ms ανά λιμάνι |
| Βάρος της συσκευασίας (kg) |
45.8 | 21.8 | 56.1 |
| Μέγεθος συσκευασίας (m^3) |
0.247 | 0.124 | 0.322 |
| Μέγεθος συσκευασίας (D*W*H mm) |
638*612*632 | 652*595*322 | 810*650*610 |
| Καθαρή διάσταση (D*W*H mm) |
489*442*442 | 489*442*175 | 489*442*664 |
