Λεπτομέρειες:
|
| Αριθμός τμήματος: | EH1BS9712E00 | Ετικέτα: | HUAWEI |
|---|---|---|---|
| θέσεις υπηρεσίας: | 6 | Backplane ικανότητα: | 14.4 Tbps |
| EAN: | 6920702733881 | Τυπική ισχύς ((W): | 11.6 |
| Επισημαίνω: | 12 κουλοχέρηδες Huawei S9700 Series Switch,EH1BS9712E00 Huawei S9700 σειράς διακόπτης,Συγκρότημα Τάγμα Huawei S9700 σειράς διακόπτης |
||
EH1BS9712E00είναι το πλαίσιο συναρμολόγησης Huawei S9712 Switch, συμπεριλαμβανομένων 12 slots.Οι διακόπτες δρομολόγησης terabit της σειράς S9700 είναι high-end διακόπτες που έχουν σχεδιαστεί για δίκτυα πανεπιστημιούπολης επόμενης γενιάς και κέντρα δεδομένων για την υλοποίηση της συγκέντρωσης υπηρεσιών.

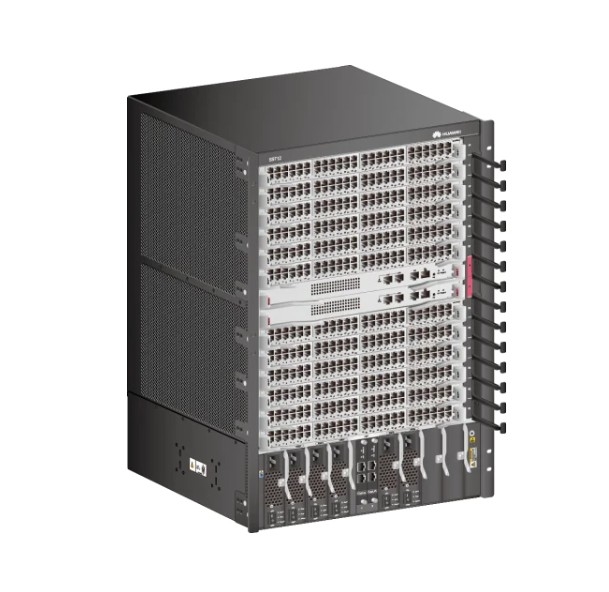

Η εικόνα 1 δείχνει την εμφάνιση του πλαισίου S9712.EH1BS9712E00είναι ένα από τα σασί S9712, χωρίς κάρτες, μονάδες ή μονάδες.
Ο πίνακας 1 δείχνει τις γρήγορες προδιαγραφές.
| Κωδικός προϊόντος | EH1BS9712E00 |
| Τιμές διαβίβασης πακέτων | 3840 Mpps ή 6480 Mpps |
| Δυνατότητα εναλλαγής | 80,64 Tbit/s ή 18,56 Tbit/s |
| Σλοτ MPU | 2 |
| Στρώσεις LPU | 12 |
| Χρονοδιαγράμματα υπηρεσίας | 12 |
| Στρώσεις ανεμιστήρων | 4 |
| Σλοτ ισχύος | 6 |
| Δυνατότητα τροφοδοσίας ηλεκτρικής ενέργειας εξοπλισμού | 6,600W |
| Μέγιστη κατανάλωση ισχύος (με πλήρη φόρτιση) | 4500 W |
| Δραστηριακή τάση | Συνεχής ρεύμα: ¥40V έως ¥72V Ηλεκτρονικό ρεύμα: 90V έως 290V |
| Διάμετροι (W x D x H, εξαιρουμένων των ρυμουλκούμενων για τοποθέτηση σε ράφι) |
Με πλαίσια διαχείρισης καλωδίων: 442 mm x 585 mm x 663,95 mm (17,4 ίντσες x 23,0 ίντσες x 26,1 ίντσες (15 U)) Χωρίς πλαίσια διαχείρισης καλωδίων: 442 mm x 489 mm x 663,95 mm (17,4 ίντσες x 19,3 ίντσες x 26,1 ίντσες (15 U)) |
| Βάρος (άδειος/πλήρως φορτωμένος) | 37 kg/70 kg (81,6 lb/154,3 lb) |
Σχήμα 2 S9712 Δομή πλαισίου (προσωρινή θέα).
Σημείωση:
| ① |
Δώδεκα κάρτες υπηρεσίας, συμπεριλαμβανομένων:
|
| ② | Δύο ΜΠΕ |
| ③ | Ένα ζευγάρι ράβδους τοποθέτησης |
| ④ | Έξι μονάδες ισχύος |
| ⑤ | Δύο EH1D200CMU00- Κεντρική μονάδα παρακολούθησης |
| ⑥ | Κράτος μέλος |
| ⑦ | Προσωρινή πρίζα ESD |
| ⑧ | Πλαίσια διαχείρισης καλωδίων |
Σχήμα 3 S9712 Δομή πλαισίου (πίσω όραση).
Σημείωση:
| ① | Τέσσερις μονάδες ισχύος |
| ② | Η πίσω πρίζα ESD |
| ③ | Τερματικό εδάφους JG |
| ④ | Φίλτρο αέρα |
| ⑤ | Ένα ζευγάρι αποσυναρμολογητέες λαβές |
Ο πίνακας 2 παρουσιάζει τα συνιστώμενα στοιχεία για τηνEH1BS9712E00.
| Σχήμα | Περιγραφή |
| Οπτικός δέκτης δέκτη FE-SFP | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, SFP, 100M/155M, Μονάδα πολλαπλών τρόπων ((1310nm, 2km, LC) |
| Επικαιροποιημένα συστήματα ηλεκτρονικού ελέγχου | Οπτικός δέκτης, eSFP, 100M/155M, Μονάδα μονοτρόπου ((1310nm, 15km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, eSFP, FE, Μονάδα μονοτρόπου ((1310nm, 40km, LC) |
| Οπτικός δέκτης δέκτη GE-SFP | |
| Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014. | Οπτικός δέκτης, eSFP, GE, Μονάδα πολλαπλών τρόπων ((850nm, 0,55km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1310nm, 10km, LC) |
| S-SFP-GE-LH40-SM1310 | Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1310nm, 40km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1550nm, 40km, LC) |
| Οπτικός δέκτης δέκτη 10G-SFP+ | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | Οπτικός δέκτης δέκτη 10GBase-USR, SFP+, 10G, Μονάδα πολλαπλών τρόπων ((850nm, 0,1km, LC) |
| OMXD30000 | Οπτικός δέκτης, SFP+, 10G, Μονάδα πολλαπλών τρόπων ((850nm, 0,3km, LC) |
| OSX010000 | Οπτικός δέκτης, SFP+, 10G, Μονάδα μονοτρόπου ((1310nm, 10km, LC) |
| Οπτικός δέκτης δέκτη 40GE CFP | |
| CFP-40G-SR4 | Υψηλής ταχύτητας δέκτης CFP-40G-SR4, CFP,40G,Μονάδα πολυμέσων ((850nm,4*10G,0.1 χιλιόμετρο MPO) |
| CFP-40G-LR4 | Μεταβιβαστής υψηλής ταχύτητας,CFP,40G,Μονάδα Μονότροπου (Single-mode Module)) ζώνη 1310nm,41.25G, 10 χιλιόμετρα, ευθεία LC) |
| CFP-40G-ER4 | Μεταβιβαστής υψηλής ταχύτητας,CFP,40G,Μονάδα Μονότροπου (Single-mode Module)) ζώνη 1310nm,41.25G, 40 χιλιόμετρα, ευθεία LC) |
| 40GE QSFP+ οπτικός δέκτης | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40GBbase-eSR4 οπτικός δέκτης, QSFP+, 40G, πολυ-τρόπος (850nm,0.3km,MPO) ((Συνδέεται σε τέσσερις SFP + οπτικούς δέκτες) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ. | 40GBase-ER4 οπτικός δέκτης, QSFP+, 40G, Μονάδα μονοτρόπου (1310nm, 40km,LC) |
| Οπτικός δέκτης δέκτη 100GE CFP | |
| CFP-100G-SR10 | Μεταβιβαστής υψηλής ταχύτητας, CFP, 100G, Μονάδα πολυμέσων ((850nm, 10*10G,0.1 χιλιόμετρο MPO) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | CFP, 100G, Μονάδα μονό-τρόπου ((1310nm ζώνη, 4*25G, 10km, στενή LC) |
| Δελτίο ΕΕ L 347 της 20.10.2013, σ. | Μεταβιβαστής υψηλής ταχύτητας,CFP,100G,Μονούλη μονής ((1310nm ζώνη,4*25G,40km,στενή LC) |
| Μεταλλικός δέκτης μετάδοσης | |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ | Ηλεκτρικός δέκτης,SFP,GE,ηλεκτρική μονάδα διεπαφής ((100m,RJ45) |
| 100GE κάρτα διεπαφής | |
| ΕΤ1D2C02FEE0 | Δύο θύρες 100GBASE-X κάρτα διεπαφής (EE,CFP) ET1D2C02FEE0 σειρά) |
| 10GE κάρτα διεπαφής | |
| Ειδικότερα: | 32 θύρες κάρτα διεπαφής 10GBASE-X (SC,SFP+) |
| Ειδικότερα: | 12 θύρες 10GBASE-X κάρτα διεπαφής ((SA,SFP+) |
| Κάρτα διεπαφής 40GE | |
| ΕΤ1Δ2Λ08QSC0 | 8 θύρες 40GBASE-X κάρτα διεπαφής ((SC,QSFP+) |
| ΕΤ1D2L02QSC0 | Δύο θύρες 40GBASE-X κάρτα διεπαφής (SC,QSFP+) |
| Κεντρική μονάδα ελέγχου | |
| EH1D200CMU00 | Κεντρικό Συμβούλιο Παρακολούθησης |
| Μονάδα συστήματος εναλλαγής συστάσεων | |
| ΕH1D2VS08000 | Μονάδα Υπηρεσίας Συστήματος Κλαστοειδούς Επικοινωνίας 8 θύρων 10G (SFP+) |
| Μονάδα firewall | |
| ΕΤ1Δ2FW00S02 | Μονάδα C NGFW, με λογισμικό πλατφόρμας γενικής ασφάλειας HW |
| ΕΤ1Δ2FW00S01 | Μονάδα Β NGFW, με λογισμικό πλατφόρμας γενικής ασφάλειας HW |
| Κάρτα διεπαφής GE/10GE | |
| ΕΤ1D2S08SX1E | 8 θύρες 10GBASE-X και 8 θύρες 100/1000BASE-X και 8 θύρες 10/100/1000BASE-T Combo Interface Card ((X1E,RJ45/SFP/SFP+) |
| ΕΤ1Δ2Σ04ΣX1Ε | 4-πορτ 10GBASE-X και 24-πορτ 100/1000BASE-X και 8-πορτ 10/100/1000BASE-T Combo Interface Card ((X1E,RJ45/SFP/SFP+) |
| Μονάδα συστήματος πρόληψης εισβολής | |
| ΕΤ1Δ2IPS0S00 | Μονάδα IPS Α, με λογισμικό πλατφόρμας γενικής ασφάλειας HW |
| Κύρια μονάδα επεξεργασίας | |
| ΕΤ1Δ2MPUA000 | S12708/S12712,Κύρια μονάδα επεξεργασίας Α ((Διαφορετικός ρολόι) |
| Μονάδα μετατροπής υφάσματος | |
| ΕΤ1Δ2SFUD000 | S12708/S12712, Μονάδα υφασμάτων διακόπτη D |
| ΕΤ1Δ2SFUA000 | S12708/S12712, Μονάδα Εναλλακτικών υφασμάτων Α |
| Μονάδα ελέγχου ασύρματης πρόσβασης | |
| ΑΠ2 | WLAN?ACU2?Μονάδα Ελέγχου Πρόσβασης ((128 AP Control Resource περιλαμβάνεται) |
| Κάρτα διεπαφής GE | |
| ΕΤ1Δ2Τ36ΣΕΑ0 | 36-πορτ 10/100/1000BASE-T και 12-πορτ 100/1000BASE-X κάρτα διεπαφής ((EA,RJ45/SFP) |
| ΕΤ1Δ2Γ48ΣΧ1Ε | 48-πορτ 100/1000BASE-X κάρτα διεπαφής ((X1E,SFP) |
Ο πίνακας 3 παρουσιάζει τη σύγκρισηEH1BS9712E00και ET1BS12708S0.
| Κωδικός προϊόντος | EH1BS9712E00 | ΕΤ1BS12708S0 |
| Τιμές διαβίβασης πακέτων | 3840 Mpps ή 6480 Mpps | 6, 240 Mpps; 9,120 Mpps ((Με τα απαραίτητα Plug-ins) |
| Δυνατότητα εναλλαγής | 80,64 Tbit/s ή 18,56 Tbit/s | 12.32 Tbit/s; 32.16 Tbit/s ((Με τα απαραίτητα Plug-ins) |
| Σλοτ MPU | 2 | 2 |
| Μέγιστη κατανάλωση ισχύος (με πλήρη φόρτιση) | 4500 W | ≤ 4,400W |
