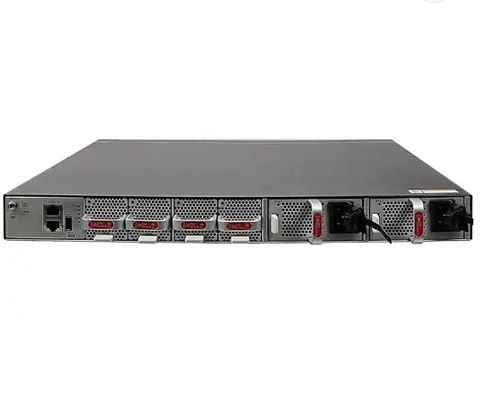

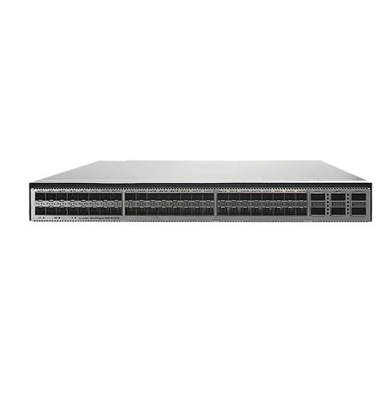

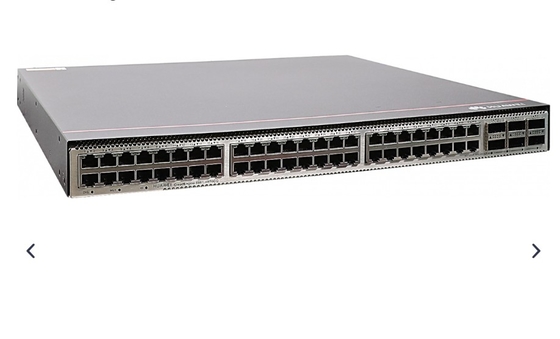

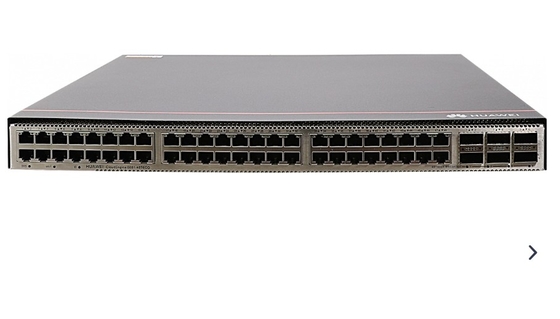

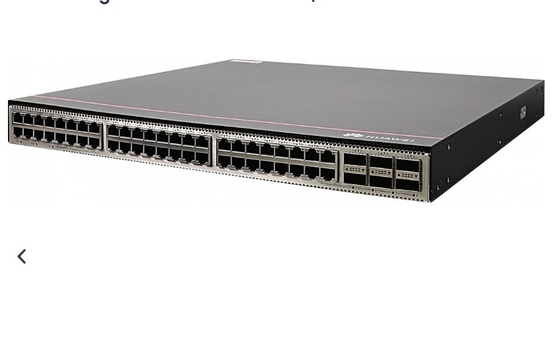

CE6881-48T6CQ-B 48*10G SFP+ 6*100G QSFP28 2*AC Θύρα τροφοδοσίας

Ειδικότητα CE6881-48T6CQ-B

Άρθρο

Περιγραφή

Φυσικές προδιαγραφές

• Μέγεθος (H x W x D)
• Βασικές διαστάσεις (εκτός από τα τμήματα που προεξέχουν από το σώμα): 43,6 mm x 442,0 mm x 420,0 mm (1,72 ίντσες x 17,4 ίντσες x 16,5 ίντσες)
• Μέγιστες διαστάσεις (το βάθος είναι η απόσταση από τις θύρες στο μπροστινό πάνελ έως το λαβάνι στο πίσω πάνελ): 43,6 mm x 442,0 mm x 446,1 mm (1,72 ίντσες x 17,4 ίντσες x 17,6 ίντσες)

Περιβαλλοντικές παραμέτρους

Θερμοκρασία

• Θερμοκρασία λειτουργίας: 0 °C έως 40 °C (32 °F έως 104 °F) σε υψόμετρο 0-1800 m (0-5906 ft)

Σημείωση:

Όταν το υψόμετρο είναι 1800-5000 m (5096-16404 ft), η υψηλότερη θερμοκρασία λειτουργίας μειώνεται κατά 1 ° C (1.8 ° F) κάθε φορά που το υψόμετρο αυξάνεται κατά 220 m (722 ft).

• Θερμοκρασία αποθήκευσης: -40°C έως +70°C (-40°F έως +158°F)

Σχετική υγρασία

5% RH έως 95% RH, μη συμπυκνωτικό

Υψόμετρο

< 5000 m (16404 ft)

Θόρυβος (ηχητική πίεση, 27°C)

• Πίσω προς τα εμπρός ροή αέρα: < 57 dBA
• Πύλη αέρα από μπροστά προς πίσω: < 58 dBA

Προδιαγραφές ισχύος

Τύπος πηγής ενέργειας

Διορθωτικές και τεχνικές απαιτήσεις

Εισαγωγή ισχύος εναλλασσόμενης ισχύος

• Διάστημα ονομαστικής τάσης εισόδου: 100 V AC έως 240 V AC, 50/60 Hz
• Μέγιστο εύρος τάσης εισόδου: 90 V AC έως 290 V AC, 47 Hz έως 63 Hz

Συνεχή ισχύς εισόδου

• Διάστημα ονομαστικής τάσης: -48 V DC έως -60 V DC
• Μέγιστο εύρος τάσης: -38,4 V DC έως -72 V DC

Εισαγωγή ισχύος συνεχούς ρεύματος υψηλής τάσης

• Μονάδα ισχύος συνεχούς ρεύματος 600 W AC&240 V (σειρά PAC600S12):
• Διάστημα ονομαστικής τάσης: 240 V DC
• Μέγιστο εύρος τάσης: 190 V DC έως 290 V DC
• Δυναμικό άνω των 500 W
• Διάστημα ονομαστικής τάσης: 240 V DC έως 380 V DC
• Μέγιστο εύρος τάσης: 190 V DC έως 400 V DC

Κατηγοριακό ρεύμα εισόδου

• Μονάδα ισχύος συνεχούς ρεύματος 600 W AC&240 V (σειρά PAC600S12):
• 8 A (100 V AC έως 240 V AC)
• 4 A (240V DC)
• Μονάδα ισχύος συνεχούς ρεύματος 1000 W (σειρά PDC1000S12): 30 A (-48 V DC έως -60 V DC)
• 1200 W υψηλής τάσης μονάδα συνεχούς τροφοδοσίας (σειρά PHD1K2S12): 8 A

Κατανάλωση ισχύος του πλαισίου

Μέγιστη κατανάλωση ισχύος

349 W

Τυπική κατανάλωση ενέργειας

• 194 W (100% απόδοση, καλώδια υψηλής ταχύτητας SFP+ σε 48 θύρες και καλώδια υψηλής ταχύτητας QSFP28 σε 6 θύρες, διπλές μονάδες ισχύος)
• 240 W (100% απόδοση, οπτικές μονάδες μικρής απόστασης σε όλες τις οπτικές θύρες, διπλές μονάδες ισχύος)

Διάσπαση θερμότητας στο πλαίσιο

Μέγιστη απώλεια θερμότητας

1191 BTU/ώρα

Τυπική απώλεια θερμότητας

• 662 BTU/ώρα (100% απόδοση, καλώδια υψηλής ταχύτητας SFP+ σε 48 θύρες και καλώδια υψηλής ταχύτητας QSFP28 σε 6 θύρες, διπλές μονάδες ισχύος)
• 819 BTU/ώρα (100% απόδοση, οπτικές μονάδες μικρής απόστασης σε όλες τις οπτικές θύρες, μονάδες διπλής ισχύος)

Προστασία από υπερτάσεις

Ενότητα ισχύος:

• Κύκλος εναλλασσόμενου ρεύματος: 6 kV σε κοινή κατάσταση και 6 kV σε διαφορική κατάσταση
• DC: 4 kV σε κοινή λειτουργία και 2 kV σε διαφορική λειτουργία
• HVDC: 4 kV σε κοινή κατάσταση και 2 kV σε διαφορική κατάσταση

Καύσιμο θερμότητας

Τρόπος διάχυσης θερμότητας

Ψύξη αέρα

Αεροπορία

Προσωπικά ή από πίσω προς τα εμπρός, ανάλογα με τις μονάδες ανεμιστήρων και τις μονάδες ισχύος

Αξιοπιστία και διαθεσιμότητα

Εφεδρική μονάδα ισχύος

1+1 υποστήριξη

Εφεδρική στήριξη της μονάδας ανεμιστήρα

Το σύστημα μπορεί να λειτουργήσει σωστά για σύντομο χρονικό διάστημα μετά την αποτυχία μιας μονάδας ανεμιστήρα.Σας συμβουλεύουμε να αντικαταστήσετε την ελαττωματική μονάδα ανεμιστήρα αμέσως.

Χρηματοοικονομικές συναλλαγές

Υποστηρίζεται από όλες τις μονάδες ισχύος και τις μονάδες ανεμιστήρα

Μέσος χρόνος μεταξύ αποτυχιών (MTBF)

45.9 έτη

Μέσος χρόνος επισκευής (MTTR)

1.57 ώρες

Διαθεσιμότητα

0.9999960856

Τεχνικές προδιαγραφές

Επεξεργαστής

10,4 GHz, τετραπυρήνα

Μνήμη DRAM

4 GB

Χωρίς φλας

64 MB

NAND Flash

4 GB

Στάκοι

Θέση εξυπηρέτησης που υποστηρίζει τη λειτουργία στοίβασης

Οπτικές θύρες 10GE και 100GE

Πιστοποίηση

• Συμμόρφωση με τα πρότυπα ασφάλειας
• Συμμόρφωση με τα πρότυπα ΕΜΚ
• Συμμόρφωση με τα περιβαλλοντικά πρότυπα
