Συνοπτική εικόνα
C9200-48T-Eείναι ο Catalyst 9200 48-port Data Switch, με το λογισμικό Network Essentials.Οι διακόπτες της σειράς Cisco Catalyst 9200 επεκτείνουν τη δύναμη της δικτύωσης που βασίζεται στην πρόθεση και την καινοτομία υλικού και λογισμικού Catalyst 9000 σε ένα ευρύτερο σύνολο αναπτύξεωνΜε την οικογενειακή τους καταγωγή, οι διακόπτες της σειράς Catalyst 9200 προσφέρουν απλότητα χωρίς συμβιβασμούς.
Γρήγορη προβολή
Ο πίνακας 1 δείχνει τα γρήγορα χαρακτηριστικά.
| Σχήμα |
C9200-48T-E |
| Συνολικά 10/100/1000 ή PoE+ θύρες χαλκού |
Δεδομένα 48 λιμένων |
| Διαμόρφωση άνω σύνδεσης |
Διαλογές αναβαθμισμένης σύνδεσης |
| Προεπιλεγμένη κύρια τροφοδοσία εναλλασσόμενης ενέργειας |
ΠΟΥΡ-C6-125WAC |
| Φανατικοί |
Επαναχρησιμοποιούμενα FRU |
| Λογισμικό |
Βασικά στοιχεία δικτύου |
| Διάφραση ζώνης στοιβάσματος |
160 Gbps |
| DRAM |
4 GB |
| Φλας |
4 GB |
| Δυνατότητα διακόπτη |
176 Gbps |
| Ποσοστό διαμετακόμισης |
261.9 Mpps |
| Διάμετροι πλαισίου |
10,73 x 17,5 x 13,8 ίντσες
4.4 x 44,5 x 35,0 cm
|
Λεπτομέρειες για το προϊόν
Η σειρά Catalyst 9200 παρέχει τα ακόλουθα χαρακτηριστικά:
- ● Μέχρι 48 θύρες με πλήρη δυνατότητα Power over Ethernet Plus (PoE+)
- ● Ανθεκτικότητα με μονάδες αντικατάστασης πεδίου (FRU) και περιττές πηγές ρεύματος, ανεμιστήρες και αρθρωτές συνδέσεις
- ● Ευέλικτες επιλογές κατεχόμενης σύνδεσης με δεδομένα ή PoE+
- ● Λειτουργική αποδοτικότητα με προαιρετική στοιβάζουσα πλάκα, που υποστηρίζει εύρος ζώνης στοίβασης έως 160 Gbps
- ● UADP 2.0 Mini με ενσωματωμένο CPU προσφέρει στους πελάτες βελτιστοποιημένη κλίμακα με καλύτερη δομή κόστους
- ● Βελτιωμένη ασφάλεια με κρυπτογράφηση AES-128 MACsec, κατανομή βάσει πολιτικής και αξιόπιστα συστήματα
- ● Ικανότητες στρώματος 3, συμπεριλαμβανομένων των OSPF, EIGRP, ISIS, RIP και διαδρομημένης πρόσβασης
- ● Προηγμένη παρακολούθηση δικτύου με τη χρήση της πλήρους ευέλικτης NetFlow
- ● Πρόσβαση που καθορίζεται από λογισμικό της Cisco (SD-Access):
- ● Απλουστευμένες λειτουργίες και ανάπτυξη με αυτοματοποίηση βασισμένη σε πολιτικές από την άκρη στο σύννεφο που διαχειρίζεται η Cisco Identity Services Engine (ISE)
- ● Διασφάλιση δικτύου και βελτιωμένος χρόνος επίλυσης μέσω του Cisco DNA Center
- ● Plug and Play (PnP) ενεργοποιημένη: Μια απλή, ασφαλής, ενοποιημένη και ολοκληρωμένη προσφορά για την ευκολία της ανάπτυξης νέων εγκαταστάσεων ή συσκευών πανεπιστημίου ή των ενημερώσεων σε ένα υπάρχον δίκτυο
- ● Cisco IOS XE: Ένα λειτουργικό σύστημα βασισμένο σε κοινή αδειοδότηση για την οικογένεια προϊόντων Cisco Catalyst 9000 για επιχειρήσεις με υποστήριξη προγραμματισμού και ροής που βασίζεται σε μοντέλα
- ● ASIC με προγραμματιζόμενες δυνατότητες αγωγού και μικροκινητήρα, μαζί με την προγραμματισμένη, ρυθμιζόμενη κατανομή της διαβίβασης στρώματος 2 και στρώματος 3, λίστες ελέγχου πρόσβασης (ACL),και την ποιότητα της υπηρεσίας (QoS) εγγραφές τηλεμετρίας
Υποστηριζόμενα προϊόντα
Ο πίνακας 2 παρουσιάζει τα συνιστώμενα υποστηριζόμενα προϊόντα.
| Μονούλες δικτύου |
| Αριθμός προϊόντος |
Περιγραφή του προϊόντος |
| C9200-NM-4G |
Μοντέλο δικτύου Catalyst 9200 4 x 1GE |
| C9200-NM-4X |
Καταλύτης 9200 4 x 10GE Μοντέλο Δικτύου, εφεδρικό |
| C9200-NM-BLANK |
Καταλύτης 9200 BLANK Μονάδα δικτύου |
| Συσκευή και καλώδια StackWise-80 και StackWise-160 |
| Αριθμός προϊόντος |
Περιγραφή του προϊόντος |
| C9200-STACK-KIT= |
C9200 Εναλλακτικό εξοπλισμό στοίβας |
| C9200L-STACK-KIT= |
C9200L Εναλλακτικό εξοπλισμό στοίβας |
| STACK-T4-50CM |
50CM Τύπος 3 καλώδιο στοίβασης |
| STACK-T4-1M |
1M Τύπος 3 καλώδιο στοιβάσματος |
| ΣΤΑΚ-Τ4-3Μ |
3M Τύπος 3 Δορυφόρος στοίβασης |
| Εφοδιασμοί ηλεκτρικής ενέργειας |
| Αριθμός προϊόντος |
Περιγραφή του προϊόντος |
| ΠΟΥ-C6-125WAC/2 |
Εφεδρική τροφοδοσία 125WAC |
Σύγκριση με Παρόμοια Αντικείμενα
Ο πίνακας 3 δείχνει τη σύγκριση.
| Σχήμα |
Περιγραφή |
| C9200-48T-A |
Καταλύτης 9200 48-πορτ data switch, πλεονέκτημα δικτύου |
| C9200-48T-E |
Καταλύτης 9200 48-πορτ data switch, βασικά στοιχεία δικτύου |
| C9200-48P-A |
Καταλύτης 9200 48-πορτ PoE+ Switch, πλεονέκτημα δικτύου |
| C9200-48P-E |
Καταλύτης 9200 48-πορτ PoE+ Switch, βασικά στοιχεία δικτύου |
Μάθετε Περισσότερες Πληροφορίες
Έχετε κάποια ερώτηση για το Cisco C9200-48T-E;
Επικοινωνήστε μαζί μας τώρα μέσωΖωντανή συζήτησηήsales@router-switch.com.
CE6881-48S6CQ-B Σύνοψη

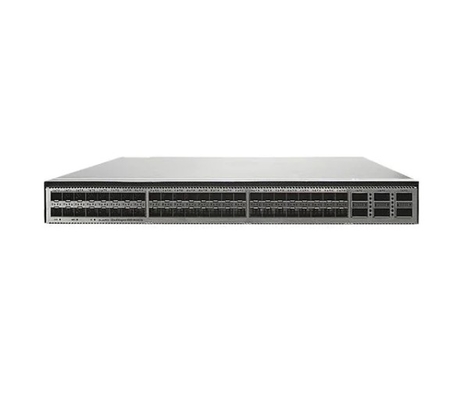

Το CloudEngine 6800 είναι κατάλληλο τόσο για το πυρήνα όσο και για τα στρώματα συγκέντρωσης και είναι πλήρως συμβατό με τους διακόπτες των σειρών CloudEngine 16800 και 12800, επιτρέποντας στις επιχειρήσεις να δημιουργούν κλιμακώσιμες, απλοποιημένες,ανοιχτό, και ασφαλή δίκτυα.
Γρήγορα χαρακτηριστικά
Ο πίνακας 1 δείχνει τις γρήγορες προδιαγραφές.
| Κωδικός προϊόντος |
CE6881-48S6CQ-B |
| Επεξεργαστής |
10,4 GHz, τετραπυρήνα |
| Μνήμη DRAM |
4 GB |
| Χωρίς φλας |
64 MB |
| NAND Flash |
4 GB |
| Μέσος χρόνος μεταξύ αποτυχιών (MTBF) |
45.9 έτη |
| Μέσος χρόνος επισκευής (MTTR) |
1.57 ώρες |
| Διαθεσιμότητα |
0.9999960856 |
| Χρηματοοικονομικές συναλλαγές |
Υποστηρίζεται από όλες τις μονάδες ισχύος και τις μονάδες ανεμιστήρα |
Υποστηριζόμενοι πομποί
Ο πίνακας 2 παρουσιάζει τα συνιστώμενα μοντέλα.
| Σχήμα |
Περιγραφή |
| OMXD30000 |
Οπτικός δέκτης HuaweiOMXD30000, SFP+, 10G, Μονάδα πολλαπλών τρόπων (850nm, 0,3km, LC) |
| Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου (1310nm, 10km, LC) |
| OMXD30009 |
Πληροφοριακός δέκτης, QSFP+, 1310nm, 41.25Gbps, -7dBm, 2.3dBm, -11.5dBm, LC, SMF, 10 |
| Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014. |
Οπτικός δέκτης, eSFP, GE, Μονάδα πολλαπλών τρόπων (850nm,0.5 χλμ. |
Ειδικότητα CE6881-48S6CQ-B
Ειδικότητα CE6881-48S6CQ-B
|
| Άρθρο |
Περιγραφή |
| Φυσικές προδιαγραφές |
- Μέγεθος (H x W x D)
- Βασικές διαστάσεις (εκτός από τα τμήματα που προεξέχουν από το σώμα): 43,6 mm x 442,0 mm x 420,0 mm (1,72 ίντσες x 17,4 ίντσες x 16,5 ίντσες)
- Μέγιστες διαστάσεις (το βάθος είναι η απόσταση από τις θύρες στο μπροστινό πάνελ έως το λαβάνι στο πίσω πάνελ): 43,6 mm x 442,0 mm x 446,1 mm (1,72 ίντσες x 17,4 ίντσες x 17,6 ίντσες)
|
| Περιβαλλοντικές παραμέτρους |
Θερμοκρασία |
- Θερμοκρασία λειτουργίας: 0 °C έως 40 °C (32 °F έως 104 °F) σε υψόμετρο 0-1800 m (0-5906 ft)
Σημείωση:
Όταν το υψόμετρο είναι 1800-5000 m (5096-16404 ft), η υψηλότερη θερμοκρασία λειτουργίας μειώνεται κατά 1 ° C (1.8 ° F) κάθε φορά που το υψόμετρο αυξάνεται κατά 220 m (722 ft).
- Θερμοκρασία αποθήκευσης: -40°C έως +70°C (-40°F έως +158°F)
|
| Σχετική υγρασία |
5% RH έως 95% RH, μη συμπυκνωτικό |
| Υψόμετρο |
< 5000 m (16404 ft) |
| Θόρυβος (ηχητική πίεση, 27°C) |
- Πίσω προς τα εμπρός ροή αέρα: < 57 dBA
- Πύλη αέρα από μπροστά προς πίσω: < 58 dBA
|
| Προδιαγραφές ισχύος |
Τύπος πηγής ενέργειας |
Διορθωτικές και τεχνικές απαιτήσεις |
| Εισαγωγή ισχύος εναλλασσόμενης ισχύος |
- Διάστημα ονομαστικής τάσης εισόδου: 100 V AC έως 240 V AC, 50/60 Hz
- Μέγιστο εύρος τάσης εισόδου: 90 V AC έως 290 V AC, 47 Hz έως 63 Hz
|
| Συνεχή ισχύς εισόδου |
- Διάστημα ονομαστικής τάσης: -48 V DC έως -60 V DC
- Μέγιστο εύρος τάσης: -38,4 V DC έως -72 V DC
|
| Εισαγωγή ισχύος συνεχούς ρεύματος υψηλής τάσης |
- Μονάδα ισχύος συνεχούς ρεύματος 600 W AC&240 V (σειρά PAC600S12):
- Διάστημα ονομαστικής τάσης: 240 V DC
- Μέγιστο εύρος τάσης: 190 V DC έως 290 V DC
- Δυναμικό άνω των 500 W
- Διάστημα ονομαστικής τάσης: 240 V DC έως 380 V DC
- Μέγιστο εύρος τάσης: 190 V DC έως 400 V DC
|
| Κατηγοριακό ρεύμα εισόδου |
- Μονάδα ισχύος συνεχούς ρεύματος 600 W AC&240 V (σειρά PAC600S12):
- 8 A (100 V AC έως 240 V AC)
- 4 A (240V DC)
- Μονάδα ισχύος συνεχούς ρεύματος 1000 W (σειρά PDC1000S12): 30 A (-48 V DC έως -60 V DC)
- 1200 W υψηλής τάσης μονάδα συνεχούς τροφοδοσίας (σειρά PHD1K2S12): 8 A
|
| Κατανάλωση ισχύος του πλαισίου |
Μέγιστη κατανάλωση ισχύος |
349 W |
| Τυπική κατανάλωση ενέργειας |
- 194 W (100% απόδοση, καλώδια υψηλής ταχύτητας SFP+ σε 48 θύρες και καλώδια υψηλής ταχύτητας QSFP28 σε 6 θύρες, διπλές μονάδες ισχύος)
- 240 W (100% απόδοση, οπτικές μονάδες μικρής απόστασης σε όλες τις οπτικές θύρες, διπλές μονάδες ισχύος)
|
| Διάσπαση θερμότητας στο πλαίσιο |
Μέγιστη απώλεια θερμότητας |
1191 BTU/ώρα |
| Τυπική απώλεια θερμότητας |
- 662 BTU/ώρα (100% απόδοση, καλώδια υψηλής ταχύτητας SFP+ σε 48 θύρες και καλώδια υψηλής ταχύτητας QSFP28 σε 6 θύρες, διπλές μονάδες ισχύος)
- 819 BTU/ώρα (100% απόδοση, οπτικές μονάδες μικρής απόστασης σε όλες τις οπτικές θύρες, μονάδες διπλής ισχύος)
|
| Προστασία από υπερτάσεις |
Ενότητα ισχύος:
- Κύκλος εναλλασσόμενου ρεύματος: 6 kV σε κοινή κατάσταση και 6 kV σε διαφορική κατάσταση
- DC: 4 kV σε κοινή λειτουργία και 2 kV σε διαφορική λειτουργία
- HVDC: 4 kV σε κοινή κατάσταση και 2 kV σε διαφορική κατάσταση
|
| Καύσιμο θερμότητας |
Τρόπος διάχυσης θερμότητας |
Ψύξη αέρα |
| Αεροπορία |
Προσωπικά ή από πίσω προς τα εμπρός, ανάλογα με τις μονάδες ανεμιστήρων και τις μονάδες ισχύος |
| Αξιοπιστία και διαθεσιμότητα |
Εφεδρική μονάδα ισχύος |
1+1 υποστήριξη |
| Εφεδρική στήριξη της μονάδας ανεμιστήρα |
Το σύστημα μπορεί να λειτουργήσει σωστά για σύντομο χρονικό διάστημα μετά την αποτυχία μιας μονάδας ανεμιστήρα.Σας συμβουλεύουμε να αντικαταστήσετε την ελαττωματική μονάδα ανεμιστήρα αμέσως. |
| Χρηματοοικονομικές συναλλαγές |
Υποστηρίζεται από όλες τις μονάδες ισχύος και τις μονάδες ανεμιστήρα |
| Μέσος χρόνος μεταξύ αποτυχιών (MTBF) |
45.9 έτη |
| Μέσος χρόνος επισκευής (MTTR) |
1.57 ώρες |
| Διαθεσιμότητα |
0.9999960856 |
| Τεχνικές προδιαγραφές |
Επεξεργαστής |
10,4 GHz, τετραπυρήνα |
| Μνήμη DRAM |
4 GB |
| Χωρίς φλας |
64 MB |
| NAND Flash |
4 GB |
| Στάκοι |
Θέση εξυπηρέτησης που υποστηρίζει τη λειτουργία στοίβασης |
Οπτικές θύρες 10GE και 100GE |
| Πιστοποίηση |
- Συμμόρφωση με τα πρότυπα ασφάλειας
- Συμμόρφωση με τα πρότυπα ΕΜΚ
- Συμμόρφωση με τα περιβαλλοντικά πρότυπα
|
Ειδικότητα C9200-48T-E
C9200-48T-E Προδιαγραφές
|
| Προδιαγραφές απόδοσης |
| Εικονικά δίκτυα |
4 για το C9200-24T,Το μέγεθος των αποθεμάτων που χρησιμοποιούνται για τον υπολογισμό των τιμών είναι το μέγεθος των αποθεμάτων που χρησιμοποιούνται για τον υπολογισμό των τιμών που χρησιμοποιούνται για τον υπολογισμό των τιμών.
32 για C9200-24PB, C9200-48PB
|
| Διάφραση ζώνης στοιβάσματος |
160 Gbps |
| Συνολικός αριθμός διευθύνσεων MAC |
32,000 |
| Συνολικός αριθμός δρομολογίων IPv4 (ARP συν μαθημένες δρομολογίες) |
14, 000 (10.000 άμεσες και 4.000 έμμεσες διαδρομές) |
| Καταχωρήσεις δρομολόγησης IPv4 |
4,000 |
| Καταχωρήσεις δρομολόγησης IPv6 |
2,000 |
| Κλίμακα δρομολόγησης πολλαπλών εκπομπών |
1,000 |
| Καταχωρήσεις στην κλίμακα QoS |
1,000 |
| Ενδείξεις κλίμακας ACL |
1,600 |
| Πακέτο-απόθεμα ασφαλείας ανά SKU |
6 MB buffers για μοντέλα Gigabit Ethernet 24 ή 48 θύρων, 12 MB buffers για μοντέλα multigigabit 24 ή 48 θύρων |
| Άρθρο 4 παράγραφος 1 στοιχείο β) |
16,000 ροές σε μοντέλα Gigabit Ethernet 24 και 48 θύρων |
| DRAM |
4 GB |
| Φλας |
4 GB |
| Ταυτότητες VLAN |
4096 |
| Υπόδειγμα PVST |
128 |
Εικονικές θύρες STP
(Port * VLANs) για PVST |
13,000 |
Εικονικές θύρες STP
(Port * VLANs) για MST |
13,000 |
| Συνολικές Εικονικές Διεπαφές (SVI) |
512 |
| Τετραγωνικά πλαίσια |
9198 bytes |
| Ασύρματο εύρος ζώνης ανά διακόπτη |
Μέχρι 48 Gbps σε μοντέλα Gigabit Ethernet με 24 και 48 θύρες |
| Κλίμακα δέσμευσης IP SGT |
8K |
| Αριθμός συνδέσεων IPv4 |
8K |
| Αριθμός πολιτικών SGT/DGT |
2 χλμ. |
| Αριθμός συνεδριάσεων SXP |
200 |
| Προδιαγραφές εύρους ζώνης |
| Δυνατότητα διακόπτη |
176 Gbps |
| Δυνατότητα διακόπτη με στοίβαση |
336 Gbps |
| Ποσοστό διαμετακόμισης |
1300,95 Mpps |
| Ποσοστό διαμετακόμισης |
250 Mpps |
| Διάμετροι πλαισίου |
1.73 x 17.5 x 13.8 ίντσες |
| Βάρος |
11.02 λίρες |
| Μέσος χρόνος μεταξύ αποτυχιών (ώρα) |
|
