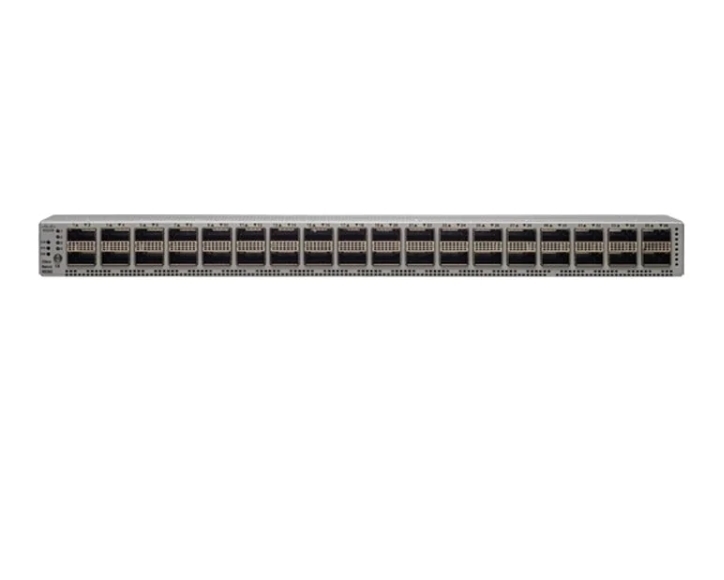

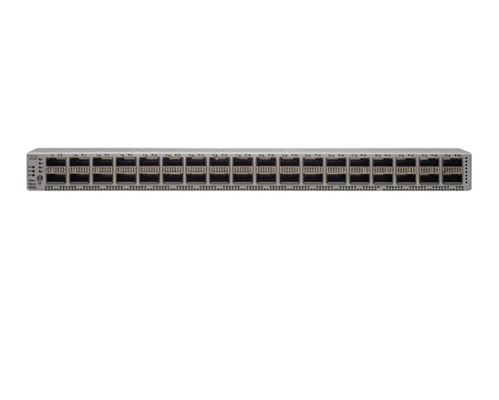

Το N9K-C9236C είναι το Nexus 9200 με 36p 40G 100G QSFP28. Βασισμένη στην τελευταία τεχνολογία Cisco Cloud Scale, η πλατφόρμα Cisco Nexus 9200 αποτελείται από κορυφαίους διακόπτες κέντρων δεδομένων σταθερής διαμόρφωσης εξαιρετικά υψηλής πυκνότητας με χαρακτηριστικά Layer 2 και 3 ρυθμού γραμμής που υποστηρίζουν εταιρικές και εμπορικές εφαρμογές, φιλοξενία παρόχων υπηρεσιών και περιβάλλοντα cloud computing. Αυτοί οι διακόπτες υποστηρίζουν ένα ευρύ φάσμα ταχυτήτων θυρών με ευέλικτους συνδυασμούς συνδεσιμότητας 1/10/25/40/50/100-Gbps σε συμπαγείς συντελεστές μορφής. Χρησιμοποιώντας το ευρέως διαδεδομένο, κορυφαίο στη βιομηχανία λειτουργικό σύστημα Cisco NX-OS Software, η πλατφόρμα Cisco Nexus 9200 έχει σχεδιαστεί για προγραμματιζόμενο fabric, το οποίο προσφέρει ευελιξία, κινητικότητα και κλιμάκωση για παρόχους υπηρεσιών και παρόχους Infrastructure-as-a-Service (IaaS) και cloud. Έχει επίσης σχεδιαστεί για το προγραμματιζόμενο δίκτυο, το οποίο αυτοματοποιεί τη διαμόρφωση και τη διαχείριση για πελάτες που θέλουν να επωφεληθούν από το μοντέλο λειτουργίας DevOps και τα εργαλεία.
Γρήγορες προδιαγραφές
Ο Πίνακας 1 δείχνει τις Γρήγορες προδιαγραφές.
| Κωδικός προϊόντος |
N9K-C9236C |
| Θύρες |
36 x 100-Gbps θύρες QSFP28 |
| Υποστηριζόμενες ταχύτητες |
1, 10, 25, 40, 50 και 100 Gbps |
| Διαμόρφωση θυρών |
36 σταθερές θύρες QSFP28, με κάθε μία να διαμορφώνεται ξεχωριστά σε 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ή 2 x 50 Gbps θύρες |
Φυσικές διαστάσεις
(Υ x Π x Β) |
1,72 x 17,3 x 22,5 ίντσες (4,4 x 43,9 x 57,1 cm) |
| Βάρος |
18,2 λίβρες (8,3 kg) (χωρίς τροφοδοτικά ή ανεμιστήρες) |
Λεπτομέρειες προϊόντος
Η πλατφόρμα Cisco Nexus 9200 παρέχει τα ακόλουθα χαρακτηριστικά και οφέλη:
- ● Υψηλή απόδοση και επεκτασιμότητα
Η πλατφόρμα παρέχει μεταγωγή Layer 2 και 3 ρυθμού καλωδίου σε όλες τις θύρες με έως και 7,2 Tbps και πάνω από 5,35 bpps εύρους ζώνης.
Με έως και 30 MB κοινόχρηστου buffer, η πλατφόρμα είναι μια εξαιρετική επιλογή για επεκτάσιμα κέντρα δεδομένων και εφαρμογές μεγάλων δεδομένων. Η δυνατότητα λεπτομερούς ρύθμισης της κατανομής buffer για ουρές μη πτώσης καθιστά το Nexus 9200 μια ιδανική πλατφόρμα για σχέδια αποθήκευσης IP.
- ● Virtual Extensible LAN (VXLAN)
Η πλατφόρμα προσφέρει εγγενή δρομολόγηση VXLAN ρυθμού γραμμής.
Το επίπεδο ελέγχου Border Gateway Protocol (BGP) Ethernet Virtual Private Network (EVPN) παρέχει επεκτάσιμη πολυ-μισθωτική και κινητικότητα κεντρικού υπολογιστή (ανατρέξτε στο VXLAN Network with MP-BGP EVPN Control Plane για περισσότερες πληροφορίες).
- ● Υψηλή διαθεσιμότητα υλικού και λογισμικού
Η δρομολόγηση 64-way Equal-Cost Multipath (ECMP) επιτρέπει τη χρήση σχεδίων fat-tree Layer 3. Αυτή η δυνατότητα βοηθά τους οργανισμούς να αποτρέψουν τα σημεία συμφόρησης του δικτύου, να αυξήσουν την ανθεκτικότητα και να προσθέσουν χωρητικότητα με μικρή διακοπή του δικτύου.
Το patching εξασφαλίζει αναβάθμιση χωρίς διακοπή στις περισσότερες περιπτώσεις.
Οι διακόπτες χρησιμοποιούν μονάδες τροφοδοσίας (PSU) και ανεμιστήρες που μπορούν να αντικατασταθούν εν κινήσει με πλεονασμό N+1.
- ● Λειτουργικό σύστημα NX-OS ειδικά κατασκευασμένο με ολοκληρωμένες, αποδεδειγμένες καινοτομίες
Ο ανοιχτός προγραμματισμός υποστηρίζει ενσωματωμένα εργαλεία αυτοματισμού DevOps όπως Puppet, Chef και Ansible.
Το Cisco NX-API υποστηρίζει μια κοινή προγραμματική προσέγγιση σε όλους τους διακόπτες Cisco Nexus.
Η αυτόματη παροχή ενέργειας (POAP) επιτρέπει την εκκίνηση και τη διαμόρφωση του διακόπτη χωρίς επαφή, μειώνοντας δραστικά τον χρόνο παροχής.
Η ενσωματωμένη μηχανή δέσμης ενεργειών Python επιτρέπει την αυτοματοποίηση και τις απομακρυσμένες λειτουργίες στο κέντρο δεδομένων.
Η προηγμένη παρακολούθηση buffer αναφέρει τη χρήση buffer σε πραγματικό χρόνο ανά θύρα και ανά ουρά, η οποία επιτρέπει στους οργανισμούς να παρακολουθούν τις εκρήξεις κυκλοφορίας και τα μοτίβα κυκλοφορίας εφαρμογών.
Υποστηρίζονται πλήρεις σουίτες πρωτοκόλλων δρομολόγησης Layer 3 unicast και multicast, συμπεριλαμβανομένων των BGP, Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast Sparse Mode (PIM-SM), Source-Specific Multicast (SSM) και Multicast Source Discovery Protocol (MSDP).
Η δρομολόγηση τμημάτων επιτρέπει στο δίκτυο να προωθεί πακέτα Multiprotocol Label Switching (MPLS) και να εκτελεί μηχανική κυκλοφορίας χωρίς Resource Reservation Protocol (RSVP) Traffic Engineering (TE). Παρέχει μια εναλλακτική λύση επιπέδου ελέγχου για αυξημένη επεκτασιμότητα και εικονικοποίηση δικτύου.
Τα αξεσουάρ
Ο Πίνακας 2 δείχνει τα υποστηριζόμενα αξεσουάρ.
| Μοντέλο |
Περιγραφή |
| NXA-PAC-650W-PI |
Nexus 9000 650W AC PS, Port-side Intake |
| NXA-PAC-650W-PE |
Nexus 9000 650W AC PS, Port-side Exhaust |
| NXA-PAC-1200W-PI |
Nexus 9000 1200W AC PS, Port-side Intake |
| NXA-PAC-1200W-PE |
Nexus 9000 1200W AC PS, Port-side Exhaust |
| UCSC-PSU-930WDC |
Nexus 9000 930W DC PS, Port-side Intake |
| UCS-PSU-6332-DC |
Nexus 9000 930W DC PS, Port-side Exhaust |
| N9K-PUV-1200W |
Nexus 9300 1200W Universal Power Supply, Bi-directional air flow and Supports AC/HVDC |
| N9K-C9300-FAN3 |
Nexus 9K Fixed Fan for 2RU switch, Port-side Intake |
| N9K-C9300-FAN3-B |
Nexus 9K Fixed Fan for 2RU switch, Port-side Exhaust |
| NXA-FAN-30CFM-F |
Nexus 2K/3K/9K Single Fan for 1RU switch, port side exhaust airflow |
| NXA-FAN-30CFM-B |
Nexus 2K/3K/9K Single Fan for 1RU switch, port side intake airflow |
| NXA-FAN-35CFM-PE |
Nexus 92300 Single Fan, port side exhaust airflow |
| NXA-FAN-35CFM-PI |
Nexus 92300 Single Fan, port side exhaust airflow |
| N93-LAN1K9= |
Enhanced L3 including full OSPF, EIGRP, BGP for Nexus 9200/9300 Platform |
Σύγκριση με παρόμοια στοιχεία
Ο Πίνακας 3 δείχνει τη σύγκριση.
| Κωδικός προϊόντος |
N9K-C92304QC |
N9K-C9236C |
| Θύρες |
56 x 40-Gbps QSFP+ και 8 θύρες 100-Gbps |
36 x 100-Gbps θύρες QSFP28 |
| Υποστηριζόμενες ταχύτητες |
10, 40 και 100 Gbps |
1, 10, 25, 40, 50 και 100 Gbps |
| Διαμόρφωση θυρών |
56 σταθερές θύρες QSFP+, με διαχωρισμό έως και 64 x 10-Gbps θυρών, συν 8 x 100-Gbps θύρες |
36 σταθερές θύρες QSFP28, με κάθε μία να διαμορφώνεται ξεχωριστά σε 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ή 2 x 50 Gbps θύρες |
Προδιαγραφές N9K-C9236C
Προδιαγραφές N9K-C9236C
|
| Θύρες |
36 x 100-Gbps θύρες QSFP28 |
| Υποστηριζόμενες ταχύτητες |
1, 10, 25, 40, 50 και 100 Gbps |
| Διαμόρφωση θυρών |
36 σταθερές θύρες QSFP28, με κάθε μία να διαμορφώνεται ξεχωριστά σε 1 x 100 Gbps, 4 x 10 Gbps, 4 x 25 Gbps, 1 x 40 Gbps ή 2 x 50 Gbps θύρες |
| Υποστήριξη τηλεμετρίας |
– |
| CPU |
4 πυρήνες |
| Μνήμη συστήματος |
16 GB |
| Μονάδα Solid-State Disk (SSD) |
64 GB |
| Κοινόχρηστο buffer συστήματος |
30 MB |
| Θύρες διαχείρισης |
3 θύρες RJ-45 |
| Θύρες USB |
1 |
| Σειριακές θύρες RS-232 |
1 |
| Τροφοδοτικά (PSU - έως 2) |
930W DC, 650W AC ή 1200W HVAC/DC |
| Τυπική ισχύς (AC) |
275W |
| Μέγιστη ισχύς (AC) |
640W |
| Τάση εισόδου (AC) |
100 έως 240V |
| Τάση εισόδου (HVAC) |
200 έως 277V |
| Τάση εισόδου (DC) |
–40 έως –72V DC (ελάχιστο και μέγιστο) -48 έως –60V DC (ονομαστικό) |
| Τάση εισόδου (HVDC) |
240 έως 380V |
| Συχνότητα (AC) |
50 έως 60 Hz |
| Ανεμιστήρες |
4 |
| Ροή αέρα |
Εισαγωγή και εξαγωγή από την πλευρά της θύρας |
| MTBF (ώρες) |
399.300 |
| Φυσικό (Υ x Π x Β) |
1,72 x 17,3 x 22,5 ίντσες (4,4 x 43,9 x 57,1 cm) |
| Ακουστική |
58,8 dBA 40% ταχύτητα ανεμιστήρα, 65,3 dBA σε 70% ταχύτητα ανεμιστήρα και 69,6 dB σε 100% ταχύτητα ανεμιστήρα |
| Συμμόρφωση RoHS |
Ναι |
| Βάρος |
18,2 λίβρες (8,3 kg) (χωρίς τροφοδοτικά ή ανεμιστήρες) |
