| Μέγεθος με συσκευασία (H x W x D) [mm (in.) ] |
175 mm x 650 mm x 550 mm (6,9 ίντσες x 25,6 ίντσες x 21,7 ίντσες) |
| Μέγεθος χωρίς συσκευασία (H x W x D) [mm (in.) ] |
- Βασικές διαστάσεις (εκτός από τα τμήματα που προεξέχουν από το σώμα): 43,6 mm x 442,0 mm x 420,0 mm (1,72 ίντσες x 17,40 ίντσες x 16,54 ίντσες)
- Μέγιστες διαστάσεις (το βάθος είναι η απόσταση από τις θύρες στο μπροστινό πάνελ στα μέρη που προεξέχουν από το πίσω πάνελ): 43,6 mm x 442,0 mm x 446,1 mm (1,72 ίντσες x 17,40 ίντσες x 17,56 ίντσες)
|
| Βάρος χωρίς συσκευασία (βασική διαμόρφωση) [kg (lb) ] |
5.7 kg (εκτός από οπτικές μονάδες, μονάδες ισχύος και μονάδες ανεμιστήρων) |
| Βάρος χωρίς συσκευασία (πλήρης διαμόρφωση) [kg (lb) ] |
7.8 kg (17,2 lb) (συμπεριλαμβανομένων των αγωγών ισχύος εναλλασσόμενου ρεύματος και των αγωγών ανεμιστήρων, εξαιρουμένων των οπτικών αγωγών, υπολογιζόμενων με βάση το βαρύτερο μοντέλο εάν υποστηρίζονται πολλαπλά μοντέλα) |
| Βάρος με συσκευασία (βασική διαμόρφωση) [kg (lb) ] |
80,95 κιλά |
| Βάρος με συσκευασία (πλήρης διαμόρφωση) [kg (lb) ] |
110,05 κιλά |
| Τύπος εγκατάστασης |
Εγκατάσταση ντουλαπιού |
| CPU |
4 πυρήνες, 1,4 GHz |
| Μνήμη |
DRAM: 4 GB |
| Χωρίς φλας |
64 MB |
| NAND Flash |
4 GB |
| USB |
Υποστηριζόμενη |
| Τρόπος τροφοδοσίας |
- Κλιματισμός
- Δ.Σ.
- Επικοινωνίες HVDC
|
| Πύλη κονσόλας |
RJ45 |
| Διασύνδεση Υπηρεσίας Downlink |

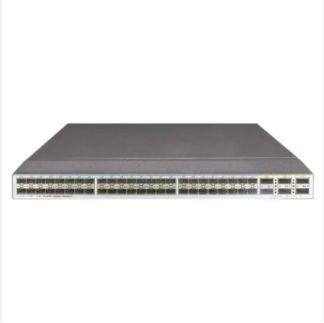

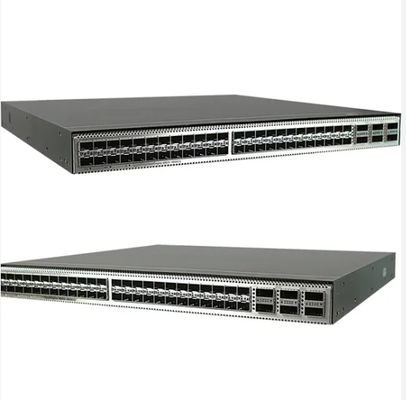

48*25GE SFP28 (Σημείωση: 1. Οι θύρες 25GE μπορούν να ρυθμιστούν για να λειτουργούν σε 10 Gbit/s ή 1 Gbit/s. Κάθε τέσσερις θύρες 25GE downlink σχηματίζουν μια ομάδα,και μπορεί να ρυθμιστεί για να λειτουργεί με ταχύτητα 10 Gbit/s ή 1 Gbit/s μέσω της εντολής· 2. δεν υποστηρίζονται οι γραμμικές οπτικές ενότητες 10GE LRM/80KM· 3. υποστηρίζονται καλώδια χαλκού 25GE μήκους 1 m και καλώδια χαλκού 1 m/3 m/5 m 10GE και δεν υποστηρίζεται η αυτόματη διαπραγμάτευση καλωδίων χαλκού· 4.Τα καλώδια χαλκού 25GE μπορούν να χρησιμοποιηθούν μόνο σε θύρες stack και θύρες M-LAG peer-link.- Ναι. |
| Διασύνδεση Υπηρεσίας Uplink |
6*100GE QSFP28 (Σημείωση: 1. Κάθε θύρα 100G QSFP28 μπορεί να ρυθμιστεί για να λειτουργεί με ταχύτητα 40 Gbit/s. 2. Μια θύρα 100G QSFP28 δεν μπορεί να χωριστεί σε τέσσερις θύρες 25GE ή 10GE. 3.Υποστηρίζονται καλώδια χαλκού 100GE και 40GE 1/3/5 mΤα καλώδια χαλκού 100GE και 40GE μπορούν να χρησιμοποιηθούν μόνο σε διεπαφές στοίβας και σε διεπαφές peer-link M-LAG.Τα καλώδια χαλκού 100G 3/5 m υποστηρίζουν μόνο το RS FECΜετά τη διαμόρφωση της λειτουργίας μη-RS FEC, η θύρα εισέρχεται στην κατάσταση μείωσης σφάλματος.) |
| Πύλη εξυπηρέτησης που υποστηρίζει τη λειτουργία στοίβας |
Οπτικές θύρες 25GE και 100GE |
| RTC |
Υποστηριζόμενη |
| Τυπική κατανάλωση ισχύος [W] |
226 W (100% απόδοση, καλώδια υψηλής ταχύτητας SFP28 σε 48 θύρες και καλώδια υψηλής ταχύτητας QSFP28 σε 6 θύρες, διπλές μονάδες ισχύος)
261 W (100% απόδοση, οπτικές μονάδες μικρής απόστασης σε όλες τις πύλες, μονάδες διπλής ισχύος)
|
| Τυπική απώλεια θερμότητας [BTU/ώρα] |
771 BTU/ώρα (100% απόδοση, καλώδια υψηλής ταχύτητας SFP28 σε 48 θύρες και καλώδια υψηλής ταχύτητας QSFP28 σε 6 θύρες, διπλές μονάδες ισχύος)
891 BTU/ώρα (100% απόδοση, οπτικές μονάδες μικρής απόστασης σε όλες τις θύρες, μονάδες διπλής ισχύος)
|
| Στατική κατανάλωση ισχύος [W] |
167 W |
| Στατική απώλεια θερμότητας [BTU/ώρα] |
570 BTU/ώρα |
| Μέγιστη κατανάλωση ισχύος [W] |
384 W |
| Μέγιστη απώλεια θερμότητας |
1310 BTU/ώρα |

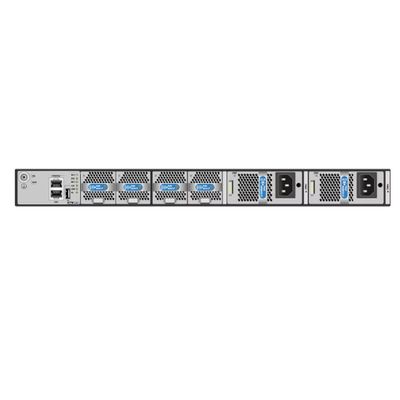

| Αριθμός μονάδων ισχύος |
2 |
| Επαναγκαστική παροχή ρεύματος |
1+1 υποστήριξη |
| Ονομαστική τάση εισόδου [V] |
Διάστημα ονομαστικής τάσης εισόδου εναλλασσόμενου ρεύματος: 100 V AC έως 240 V AC, 50/60 Hz
Διάστημα ονομαστικής τάσης εισόδου συνεχούς ρεύματος 48 V: από 48 V DC έως 60 V DC
Διάστημα ονομαστικής τάσης εισόδου για 600 W AC & 240 V DC: 240 V DC
Διάστημα ονομαστικής τάσης εισόδου για 1200 W HVDC: 240 V DC έως 380 V DC
|
| Περιοχή τάσης εισόδου [V] |
Μέγιστο εύρος τάσης εισόδου εναλλασσόμενου ρεύματος: 90 V AC έως 290 V AC, 45 Hz έως 65 Hz
Μέγιστο εύρος τάσης εισόδου ¥48 V DC: ¥38,4 V DC έως ¥72 V DC
Μέγιστο εύρος τάσης εισόδου για 600 W AC & 240 V DC: 190 V DC έως 290 V DC
Μέγιστο εύρος τάσης εισόδου για 1200 W HVDC: 190 V DC έως 400 V DC
|
| Μέγιστο ρεύμα εισόδου [A] |
Μονάδα ισχύος συνεχούς ρεύματος 600 W AC&240 V (σειρά PAC600S12):
· 8 A (100 V AC έως 240 V DC)
· 4 A (240 V DC)
Μονάδα ισχύος συνεχούς ρεύματος 1000 W (σειρά PDC1000S12): 30 A (από 48 V DC έως 60 V DC)
1200 W υψηλής τάσης μονάδα συνεχούς τροφοδοσίας (σειρά PHD1K2S12): 8 A
|
| Δυναμικό εξόδου ονομαστικής ισχύος [W] |
600 W (AC&240 V HVDC)
1000 W (48 V DC)
1200 W (380 V HVDC)
|
| Πιστοποίηση |
· συμμορφώνεται με τα πρότυπα ασφάλειας.
· Συμμορφώνεται με τα πρότυπα EMC.
· συμμορφώνεται με τα πρότυπα προστασίας του περιβάλλοντος.
|
| Προστασία από υπερτάσεις τροφοδοσίας ρεύματος [kV] |
Κύκλος εναλλασσόμενου ρεύματος: 6 kV σε κοινή κατάσταση και 6 kV σε διαφορική κατάσταση
DC: 4 kV σε κοινή λειτουργία και 2 kV σε διαφορική λειτουργία
HVDC: 4 kV σε κοινή κατάσταση και 2 kV σε διαφορική κατάσταση
|
| Τύποι ανεμιστήρων |
Εναρμόνιση |
| Αριθμός ανεμιστήρων |
4 |
| Επαναχρεωτικοί ανεμιστήρες |
Η συσκευή υποστηρίζει 3+1 αντιγράφων ασφαλείας των μονάδων ανεμιστήρων που λειτουργούν σε κατάσταση αναμονής.Σας συμβουλεύουμε να αντικαταστήσετε την ελαττωματική μονάδα ανεμιστήρα αμέσως. |
| Τρόπος διάχυσης θερμότητας |
Ψύξη αέρα |
| Κατεύθυνση ροής αέρα |
Από μπροστά προς τα πίσω ή από πίσω προς τα εμπρός, ανάλογα με τις μονάδες ανεμιστήρα και τις μονάδες ισχύος. |
| Διαθεσιμότητα |
0.9999962836 |
| ΜΤΠΕ [έτος] |
47.81 χρόνια |
| ΜΤΤΡ [ώρα] |
10,95 ώρες |
| Θόρυβος σε κανονική θερμοκρασία (27°C, ηχητική πίεση) [dB(A) ] |
- Πέρασμα αέρα από μπροστά προς πίσω: < 58 dB (A)
- Πίσω προς τα εμπρός ροή αέρα: < 57 dB (A)
|
| Θόρυβος σε υψηλή θερμοκρασία (40°C, ηχητική πίεση) [dB(A) ] |
- Πέρασμα αέρα από μπροστά προς πίσω: < 75 dB (A)
- Πίσω προς τα εμπρός ροή αέρα: < 74 dB (A)
|
| Υψόμετρος λειτουργίας μακροχρόνιας διάρκειας [m (ft.) ] |
≤ 5000 m (16404 ft) |
| Σχετική υγρασία λειτουργίας μακροχρόνιας διάρκειας [RH] |
5% RH έως 95% RH, μη συμπυκνωτικό |
| Η θερμοκρασία λειτουργίας μακροχρόνιας διάρκειας [°C (°F) ] |
0°C έως 40°C (32°F έως 104°F) σε υψόμετρο 0 ̇1800 m (0 ̇5906 ft)
Σημείωση:
Όταν το υψόμετρο είναι 1800-5000 m, η υψηλότερη θερμοκρασία λειτουργίας μειώνεται κατά 1 ° C κάθε φορά που το υψόμετρο αυξάνεται κατά 220 m.
|
| Υψόμετρο αποθήκευσης [m (ft.) ] |
≤ 5000 m (16404 ft) |
| Σχετική υγρασία αποθήκευσης [RH] |
5% RH έως 95% RH, μη συμπυκνωτικό |
| Θέρμανση αποθήκευσης [°C (°F) ] |
-40°C έως +70°C (~40°F έως +158°F) |
