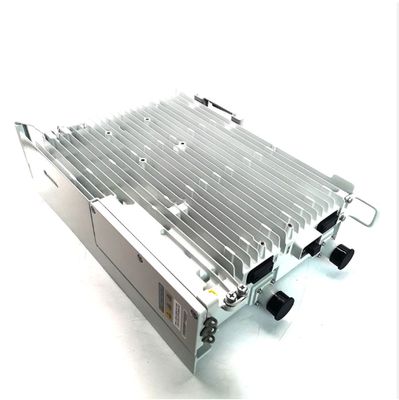

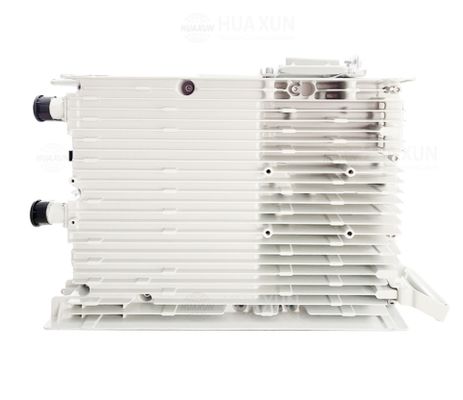

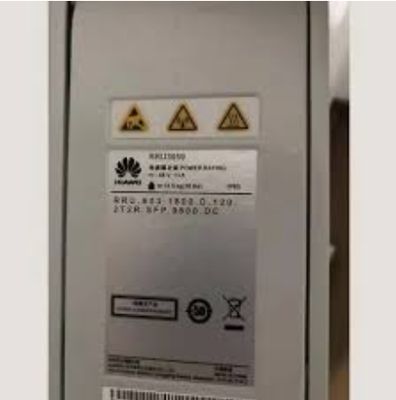

RRU3959/BBM/BYE/BPD Μονάδα Ραδιοσυστήματος Εξωτερικού Χώρου (RRU) που τροφοδοτείται από ένα ντουλάπι παροχής ρεύματος

Σύνοψη

Επισκόπηση & Λειτουργία

• Το RRU3959 (και το RRU3959w) είναι έναεξωτερική τηλεχειριστήρια(RRU) που χρησιμοποιούνται σε κατανεμημένες αρχιτεκτονικές σταθμών βάσης.

• Διαχειρίζεται λειτουργίες ραδιοσυχνοτήτων: διαμόρφωση, αποδιαμόρφωση, συνδυασμό/διαίρεση ζώνης βάσης και σήματα ραδιοσυχνοτήτων.

• Χρησιμοποιεί τεχνικές ραδιοφώνου (SDR) που καθορίζονται από λογισμικό, επιτρέποντας τη διαμόρφωση τρόπων (πολυτρόπους, πολλαπλών ζώνων) μέσω λογισμικού.

• Διαθέτει διπλό μεταβιβαστή / διπλό δέκτη σχεδιασμό για να ενισχύσει την ισχύ / ικανότητα παραγωγής.

•

• Φυσικές και διεπαφής θύρες
  Από τον πίνακα 1-1:

  • Αρνητικές θύρες: 2 × συνδέσεις DIN (στο σύστημα κεραίας)

  • Λιμένες CPRI: 2 × συνδέσεις DLC (συνδέονται με BBU)

  • Αγωγός τροφοδοσίας: 1 θηλυκός σύνδεσμος (τύπος τύπου πρέσας χωρίς εργαλεία) που τροφοδοτεί με ∆Ε 48 V (περίοδος τάσης ∆Ε 36 V έως ∆Ε 57 V)

  • Λιμάνι RET: 1 × DB9 (για μονάδα τηλεχειρισμού, RCU)

  • Πύλη συναγερμού: 1 × DB15 (για εξωτερικούς συναγερμούς)

  Τάσεις συχνοτήτων / IBW
  Από τους πίνακες προδιαγραφών συχνότητας:

  Τύπος	RX (MHz)	TX (MHz)	IBW (MHz)
  RRU3959 P900	890 915	935 960	25
  RRU3959 E900	880 915	925 960	35
  RRU3959 1800	1710 1785	1805 ̇ 1880	45
  RRU3959 2100	1920 ̇ 1980	2110 2170	60
  RRU3959w 1800	1710 1785	1805 ̇ 1880	75

  Δυναμικότητα (μονό/πολυδιάστατη)

  • ΜέσαΤρόπος GSM(900 / 1800), το RRU3959 / 3959w υποστηρίζει έως και 8 TRX.

  • ΜέσαUMTS(σε λειτουργία 900 / 2100)
    • Χωρίς MIMO: έως 6 μεταφορείς
    • Με MIMO: έως 4 φορείς

  • ΜέσαLTE (FDD)λειτουργία:
    • Το RRU3959 (1800 MHz) υποστηρίζει 2 φορείς (περίοδος ζώνης 1.4, 3, 5, 10, 15, 20 MHz)
    • Το RRU3959 (2100 MHz) υποστηρίζει 4 φορείς (περίοδος 5, 10, 15, 20 MHz)
    • Το RRU3959w υποστηρίζει 2 φορείς LTE (5, 10, 15, 20 MHz)

  • Υποστηρίζονται συνδυασμοί πολλαπλών τρόπων (GSM + UMTS, GSM + LTE, UMTS + LTE κλπ.) (μέσα σε περιορισμούς ζώνης)

  Ευαισθησία του δέκτη
  Από τον πίνακα ευαισθησίας (πίνακας 2-4)

  • GSM 900: 113,7 dBm (πρώτη κατεύθυνση), 116,5 dBm (δεύτερη κατεύθυνση), 119,2 dBm (θεωρητική)

  • GSM 1800: 114,0 dBm (πρώτη κατεύθυνση), 116,8 dBm (δεύτερη κατεύθυνση), 119,5 dBm (θεωρητική)

  • UMTS 900: 125,8 / 128,6 / 131,3 dBm

  • UMTS 2100: 126,1 / 128,9 / 131,6 dBm

  • LTE (FDD):
    • 900: 106,3 / 109,1 / 111,8 dBm
    • 1800: 106,6 / 109,4 / 112,1 dBm
    • 2100: 106,9 / 109,7 / 112,4 dBm

  Δύναμη εξόδου
  Από διάφορους πίνακες και σημειώσεις:

  • Στη λειτουργία GSM (900 / 1800), η μέγιστη ισχύς ανά φορέα είναι 60 W (υπόκειται σε αδειοδότηση).

  • Υπό συνθήκες υψόμετρου, η ισχύς είναι μειωμένη: στα 3.500·4.500 m → 1 dB· στα 4.500·6.000 m → 2 dB.

  • Για διπλό φορέα LTE, συνιστάται η αντιστοίχιση της φασματικής πυκνότητας ισχύος (PSD) (δηλ. ίση ισχύς ανά εύρος ζώνης).

  • Η “τυπική” έξοδος ανά φορέα εξαρτάται από τη λειτουργία (GSM, UMTS, LTE) και τον αριθμό των φορέων (βλέπε πίνακες στο έγγραφο)

  Κατανάλωση ενέργειας και εισροή

  • Εισαγωγή: ¥48 V DC (¥36 V έως ¥57 V)

  • Το RRU3959 / RRU3959w υποστηρίζει τροφοδοσία εναλλασσόμενου ρεύματος μέσω εξωτερικής μονάδας AC/DC ή μονάδας OPM15M.

  • Η μέτρηση των τιμών τυπικής και μέγιστης κατανάλωσης ισχύος γίνεται σε θερμοκρασία 25 °C· η διακύμανση του φορτίου επηρεάζει την κατανάλωση.

  Περιβαλλοντικές και άλλες προδιαγραφές

  • Έχει σχεδιαστεί για εγκατάσταση σε εξωτερικούς χώρους, κοντά στις κεραίες.

  • Η θερμοκρασία λειτουργίας, η προστασία, οι μηχανικές διαστάσεις, κλπ. αποτελούν μέρος της πλήρους προδιαγραφής, αλλά δεν τα αντλώ όλα από τις πηγές που εξέτασα.

  •
