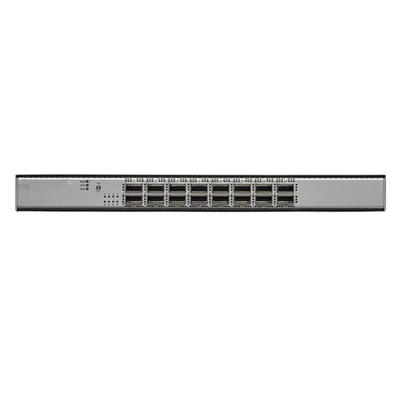

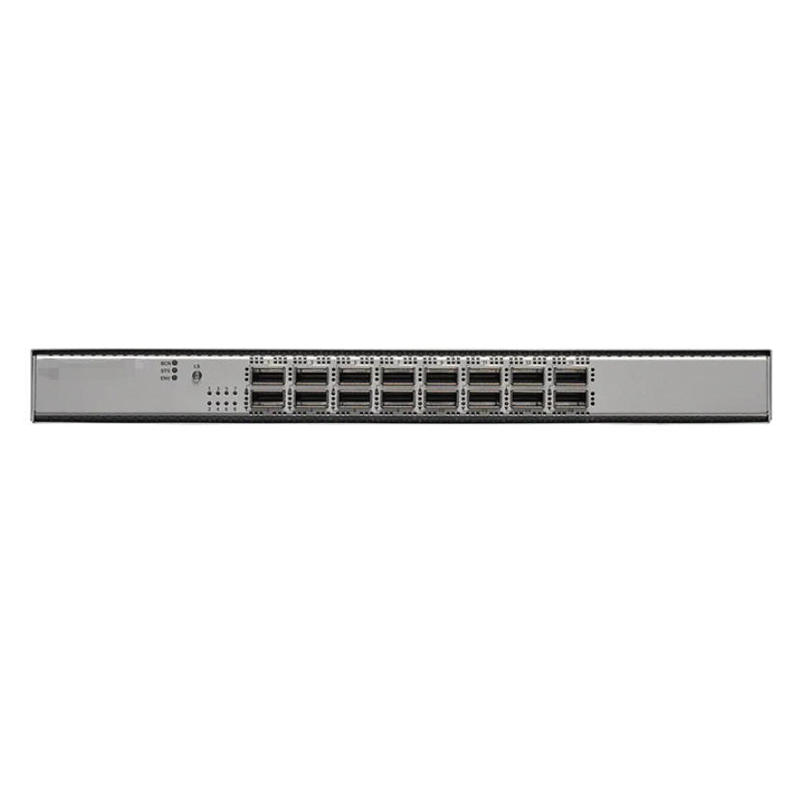

N9K-C9316D-GX Διακόπτης Nexus 9316D Spine με 16 θύρες 400/100G QSFP-DD

Προδιαγραφές N9K-C9316D-GX

Θύρες

●  16 x 400/100/40-Gbps θύρες QSFP-DD

Φυσικά

●  Μνήμη συστήματος: 16 GB NX-OS, 24 GB ACI

●  Solid-State Disk (SSD): 128 GB

●  USB: 1 θύρα

●  Σειριακές θύρες κονσόλας RS-232: 1

●  Θύρες διαχείρισης: 2 (1 x 10/100/1000BASE-T και 1 x 1-Gbps SFP+)

●  Broadwell-DE CPU: 4 πυρήνες

●  Διαστάσεις (Υ x Π x Β): 3,38 x 17,37 x 22,27 in. (8,59 x 44,13 x 56,58 cm)

Buffer πακέτων

●  80 MB κεντρικό buffer

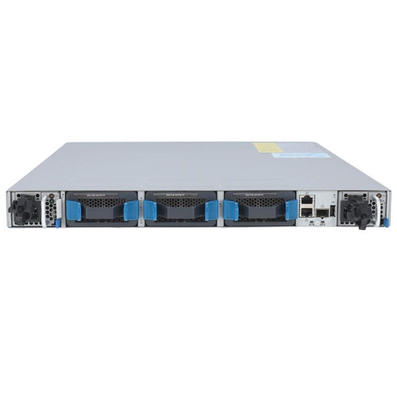

Ψύξη

●  Ανεμιστήρες: NXA-FAN-35CFM-PI και NXA-FAN-35CFM-PE

●  5+1 πλεονασμός

●  Κατεύθυνση ροής αέρα εισαγωγής ή εξαγωγής από την πλευρά της θύρας

●  Hot swappable: Ναι

Ισχύς

●  AC:

◦   Τροφοδοτικά AC 1100 Watt (W) (έως 2)

◦   1+1 πλεονασμός

◦   Τροφοδοτικά με βαθμολογία 80 Plus Platinum με απόδοση 90% ή μεγαλύτερη (20 έως 100% φόρτος)

◦   Συχνότητα: 50 έως 60 Hz (AC)

◦   Συμμόρφωση RoHS: Ναι

◦   Hot swappable: Ναι

◦   Επιλογές εισαγωγής ή εξαγωγής από την πλευρά της θύρας

◦   Τυπική ισχύς: 650W (AC)

●  DC:

◦   Τροφοδοτικά DC 1100 Watt (W) (έως 2)

◦   1+1 πλεονασμός

◦   Τροφοδοτικά με βαθμολογία 80 Plus Platinum με απόδοση 90% ή μεγαλύτερη (20 έως 100% φόρτος)

●  Υψηλής τάσης AC/DC

◦   Ισχύς: 1200W AC, 930W DC ή 1200W HVAC/HVDC

◦   Τάση εισόδου: 100 έως 240V * AC ή –40 έως –72V DC (ελάχιστο και μέγιστο), –48 έως –60V DC (ονομαστικό)

Περιβαλλοντικά

●  Θερμοκρασία λειτουργίας: 32 έως 104°F (0 έως 40°C)

●  Θερμοκρασία μη λειτουργίας (αποθήκευση): -40 έως 158°F

●  (-40 έως 70°C)

●  Υγρασία: 5 έως 85% (χωρίς συμπύκνωση)

●  Υψόμετρο: 0 έως 13.123 ft (0 έως 4000m)

Μέγιστος αριθμός διαδρομών IPv4 Longest Prefix Match (LPM)

896.000

Μέγιστος αριθμός καταχωρήσεων κεντρικού υπολογιστή IPv4

896.000

Μέγιστος αριθμός καταχωρήσεων διευθύνσεων MAC

256.000

Μέγιστος αριθμός διαδρομών multicast

32.000

Αριθμός ομάδων IGMP snooping

Αποστολή: 8000

Μέγιστο: 32.000

Μέγιστος αριθμός καταχωρήσεων Access-Control-List (ACL)

Ανά τομή της μηχανής προώθησης:

●  5000 ingress

●  2000 egress

●  Μέγιστο: 20.000 ingress, 8000 egress

Μέγιστος αριθμός VLAN

3967

Αριθμός περιπτώσεων Virtual Routing and Forwarding (VRF)

Αποστολή: 1000

Μέγιστο: 16.000

Μέγιστος αριθμός διαδρομών ECMP

64

Μέγιστος αριθμός καναλιών θυρών

512

Μέγιστος αριθμός συνδέσμων σε ένα κανάλι θυρών

32

Αριθμός ενεργών περιόδων SPAN

4

Μέγιστος αριθμός VLAN σε περιπτώσεις Rapid per-VLAN Spanning Tree (RPVST)

3967

Μέγιστος αριθμός ομάδων Hot-Standby Router Protocol (HSRP)

490

Μέγιστος αριθμός περιπτώσεων Multiple Spanning Tree (MST)

64

Μέγεθος πίνακα ροής που χρησιμοποιείται για την πλατφόρμα Cisco Tetration Analytics

64.000

Αριθμός καταχωρήσεων Network Address Translation (NAT)

1023

Κανονιστική συμμόρφωση

Τα προϊόντα θα πρέπει να συμμορφώνονται με τις σημάνσεις CE σύμφωνα με τις οδηγίες 2004/108/EC και 2006/95/EC.

Ασφάλεια

●  UL 60950-1 Second Edition

●  CAN/CSA-C22.2 No. 60950-1 Second Edition

●  EN 60950-1 Second Edition

●  IEC 60950-1 Second Edition

●  AS/NZS 60950-1

●  GB4943

EMC: Εκπομπές

●  47CFR Part 15 (CFR 47) Class A

●  AS/NZS CISPR22 Class A

●  CISPR22 Class A

●  EN55022 Class A

●  ICES003 Class A

●  VCCI Class A

●  EN61000-3-2

●  EN61000-3-3

●  KN22 Class A

●  CNS13438 Class A

Σημείωση: Το Cisco Nexus N9K-C9364C περνά τα πρότυπα EMC Radiated Emissions σε όλες τις διαμορφώσεις, με τη μόνη εξαίρεση εάν χρησιμοποιούνται περισσότερα από 40 pluggable optics του αριθμού εξαρτήματος Cisco 10-3142-02 (ή 10-3142-01).

EMC: Ανοσία

●  EN55024

●  CISPR24

●  EN300386

●  KN 61000-4 series

RoHS

Το προϊόν συμμορφώνεται με το RoHS-6 με εξαιρέσεις για μπάλες Ball Grid-Array (BGA) με μόλυβδο και μόλυβδο
συνδετήρες press-fit.
