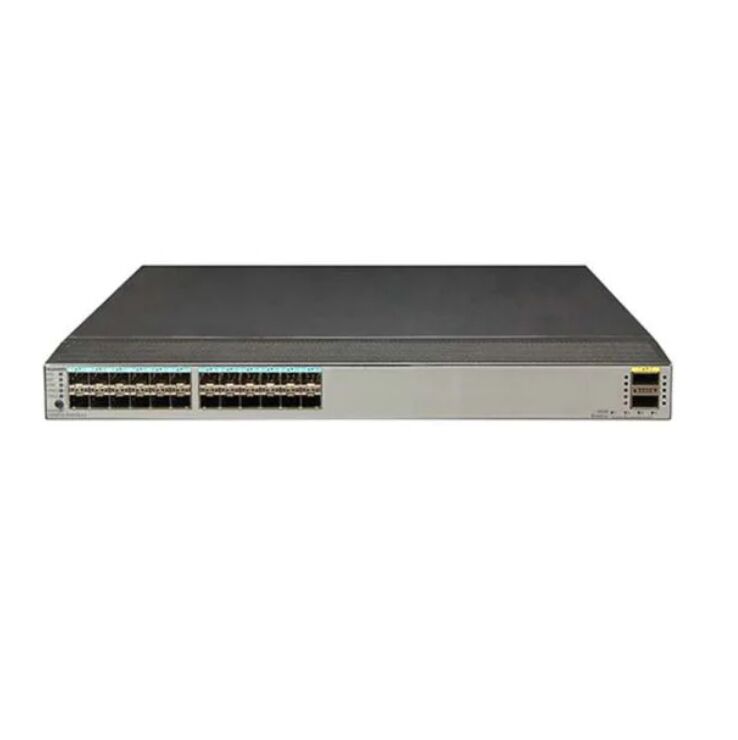

CE6810-24S2Q-LI-B, Huawei CE6810 Switch, 24x10GE SFP+/2x40GE QSFP+/Χωρίς PSU

Κωδικός προϊόντος

CE6810-24S2Q-LI-B

Αριθμός τμήματος

02350GUC

Έκδοση λογισμικού

V100R005C10 και νεότερα

Σταθερές διεπαφές GE

Κανένα

Σταθερές διεπαφές 10GE

24*10GE SFP+

Σταθερές διεπαφές 40GE

2*40GE QSFP+

Μια διεπαφή 40GE μπορεί να χωριστεί σε τέσσερις διεπαφές 10GE.

Σταθερές διεπαφές 100GE

Κανένα

Δυνατότητα εναλλαγής

640 Gbit/s

Ποσοστό μεταφοράς

480 Mpps

Κατηγορία ονομαστικής τάσης (με ενότητα ισχύος)

100 V AC έως 240 V AC, 50/60 Hz

-48 V DC έως -60 V DC

Μέγιστη κατανάλωση ισχύος

171W

Σχεδιασμός ροής αέρα

Πίσω προς τα εμπρός ή πίσω προς τα εμπρός

Μέγεθος (W x D x H)

442 mm x 600 mm x 43,6 mm

Βάρος (πλήρως φορτωμένο)

10.1 kg (22,3 lb)

①

24 οπτικές θύρες SFP+ Ethernet 10GE

②

Δύο οπτικές θύρες Ethernet 40GE QSFP+

①

Στρώση τροφοδοσίας 1

②

Στρώση ανεμιστήρα 1

③

Πύλη κονσόλας

④

Ετικέτα γραμμικού κώδικα

⑤

Διάδρομος ανεμιστήρα 2

⑥

Στρώση τροφοδοσίας 2

⑦

Πορτ USB

⑧

Λιμάνι διαχείρισης ETH

Σχήμα

Περιγραφή

Δελτίο ΕΚΑΧ της 28ης Ιουλίου 2014.

Οπτικός δέκτης, eSFP, GE, Μονάδα πολλαπλών τρόπων ((850nm, 0,55km, LC)

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1310nm, 10km, LC)

S-SFP-GE-LH40-SM1310

Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1310nm, 40km, LC)

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

Οπτικός δέκτης, eSFP, GE, Μονάδα μονοτρόπου ((1550nm, 40km, LC)

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.

Οπτικός δέκτης δέκτη 10GBase-USR, SFP+, 10G, Μονάδα πολλαπλών τρόπων ((850nm, 0,1km, LC)

OMXD30000

Οπτικός δέκτης, SFP+, 10G, Μονάδα πολλαπλών τρόπων ((850nm, 0,3km, LC)

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.

40GBbase-iSR4 οπτικός δέκτης, QSFP+, 40G, πολυ-τρόπος (850nm,0.15km,MPO) ((Συνδέεται σε τέσσερις SFP + οπτικό δέκτη)

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ.

40GBbase-LR4 οπτικός δέκτης,QSFP+,40GE,Μονάδα μονοτρόπου ((1310nm,10km,LC)

Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ

Ηλεκτρικός δέκτης,SFP,GE,ηλεκτρική μονάδα διεπαφής ((100m,RJ45)

FAN-40EA-F

Κουτί ανεμιστήρα ((EA, από μπροστά προς τα πίσω, πύλη πρόσληψης πλάι του πίνακα ανεμιστήρα)

FAN-40EA-B

Κουτί ανεμιστήρα (EA, πίσω προς τα εμπρός, πίνακα ανεμιστήρα με πλευρική εξαγωγή)

Κωδικός προϊόντος

CE6810-24S2Q-LI-F

CE6810-32T16S4Q-LI-B

CE6810-48S4Q-EI

Έκδοση λογισμικού

V100R005C10 και νεότερα

V100R005C10 και νεότερα

V100R003C00 και νεότερα

Σταθερές διεπαφές 10GE

24*10GE SFP+

32*10GBASE-T

16*10GE SFP+

48*10GE SFP+

Σταθερές διεπαφές 40GE

2*40GE QSFP+

Μια διεπαφή 40GE μπορεί να χωριστεί σε τέσσερις διεπαφές 10GE.

4*40GE QSFP+

Μια διεπαφή 40GE μπορεί να χωριστεί σε τέσσερις διεπαφές 10GE

4*40GE QSFP+

Μια διεπαφή 40GE μπορεί να χωριστεί σε τέσσερις διεπαφές 10GE.

Σταθερές διεπαφές 100GE

Κανένα

Κανένα

Κανένα

Δυνατότητα εναλλαγής

640 Gbit/s

1.28 Tbit/s

1.28 Tbit/s

Ποσοστό μεταφοράς

480 Mpps

960 Mpps

960 Mpps

Μέγιστη κατανάλωση ισχύος

171W

288W

238W

10G Πυρήνας-Τ θύρες

0

Αγωγές SFP+

24

Πύλες QSFP+

2

Δυνατότητα εναλλαγής

640 Gbit/s

Ποσοστό μεταφοράς

480 Mpps

Σχεδιασμός ροής αέρα

Πίσω προς τα εμπρός ή πίσω προς τα εμπρός

Εικονικοποίηση συσκευών

Στάκ

Υπερ-εικονικό ύφασμα (SVF)

Εικονικοποίηση δικτύου

M-LAG

Ενημέρωση για τα VM

Ελεγκτής ευελιξίας

Σύγκλιση δικτύου

ΔΕΣ

DCBX, PFC και ETS

Προγραμματισμό

OpenFlow

ΟΠΣ

Περιεκτικό Linux για ανοικτό κώδικα και προγραμματισμό προσαρμογής

Ανάλυση κυκλοφορίας

NetStream

sFlow

Επικοινωνίες VLAN

Προσθήκη πρόσβασης, στελέχη και υβριδικών διεπαφών σε VLAN

Προεπιλεγμένο VLAN

QinQ

MUX VLAN

ΓΚΠΠ

ΑΚΑ

Εισόδου: 1,250
Αμυγδάλια: 500

Πίνακας διευθύνσεων MAC

Μέγιστο: 128k

Δυναμική μάθηση και γήρανση των διευθύνσεων MAC

Στατικές, δυναμικές και μαύρες τρύπες MAC διευθύνσεις

Φιλτράρισμα πακέτων με βάση τις MAC διευθύνσεις πηγής

Περιορισμός διευθύνσεων MAC με βάση τις θύρες και τα VLAN

ΑΕΠ (μέγιστο)

1.5 χιλιάρικα

IPv4 FIB (μέγιστο)

1.5 χιλιάρικα

Διαδρομή IP

Πρωτόκολλα δρομολόγησης IPv4, όπως RIP, OSPF, BGP και IS-IS

IPv6 FIB (μέγιστο)

/

Πολλαπλή μετάδοση FIB (μέγιστο)

/

Πολλαπλή μετάδοση

Ελέγχου IGMP

Αξιόπιστη

Ειδικότερα:

ΣΤΠ, RSTP, VBST, MSTP

Προστασία BPDU, προστασία ρίζας και προστασία βρόχου

Έξυπνος σύνδεσμος και πολλαπλές περιπτώσεις

DLDP

ERPS (G.8032)

VRRP, VRRP ισορροπία φορτίου και BFD για VRRP

Πολιτική εξυπηρέτησης

Ταξινομή της κυκλοφορίας με βάση τα επικεφαλίδα στρώματος 2, τα πρωτόκολλα στρώματος 3, τα πρωτόκολλα στρώματος 4 και την προτεραιότητα 802.1p

Δραστηριότητες ACL, CAR, επαναπροσδιορισμός και προγραμματισμός

Αλγόριθμοι προγραμματισμού ουράς, συμπεριλαμβανομένων των PQ, WRR, DRR, PQ + WRR και PQ + DRR

Μηχανισμοί αποφυγής συμφόρησης, συμπεριλαμβανομένου του WRED και της πτώσης της ουράς

Διαμόρφωση της κυκλοφορίας

Διαμόρφωση και συντήρηση

Τερματικά κονσόλας, Telnet και SSH

Πρωτόκολλα διαχείρισης δικτύου, όπως SNMPv1/v2c/v3

Ανάβασμα και λήψη αρχείων μέσω FTP και TFTP

Αναβάθμιση BootROM και εξ αποστάσεως αναβάθμιση

802.3az Ενεργειακά αποδοτικό Ethernet (EEE)

Ζεστά σημεία

Λογκ λειτουργίας χρήστη

ZTP

Ασφάλεια και διαχείριση

802.1x εξακρίβωση της ταυτότητας

Έλεγχος εξουσίας γραμμής εντολών με βάση τα επίπεδα χρήστη, αποτρέποντας μη εξουσιοδοτημένους χρήστες από τη χρήση εντολών

Προστασία από επιθέσεις DoS, ARP και ICMP

Απομόνωση λιμανιού, ασφάλεια λιμανιού και κολλώδης MAC

Σύνδεση της διεύθυνσης IP, της διεύθυνσης MAC, του αριθμού διεπαφής και του αναγνωριστικού VLAN

Μέθοδοι πιστοποίησης, συμπεριλαμβανομένων των AAA, RADIUS και HWTACACS

Απομακρυσμένη παρακολούθηση δικτύου (RMON)

Μέγεθος (W x D x H)

442 mm x 600 mm x 43,6 mm

Βάρος (πλήρως φορτωμένο)

10.1 kg (22,3 lb)

Περιβαλλοντικές παράμετροι

Θερμοκρασία λειτουργίας: 0°C έως 40°C (32°F έως 104°F) (0m έως 1,800m)
Θερμοκρασία αποθήκευσης: -40°C έως 70°C (-40°F έως 158°F)
Σχετική υγρασία: 5% RH έως 95% RH, μη συμπυκνωτική

Δραστηριακή τάση

Ηλεκτρονικό ρεύμα: 90V έως 290V
DC: -38,4V έως -72V

Μέγιστη κατανάλωση ενέργειας

171W
