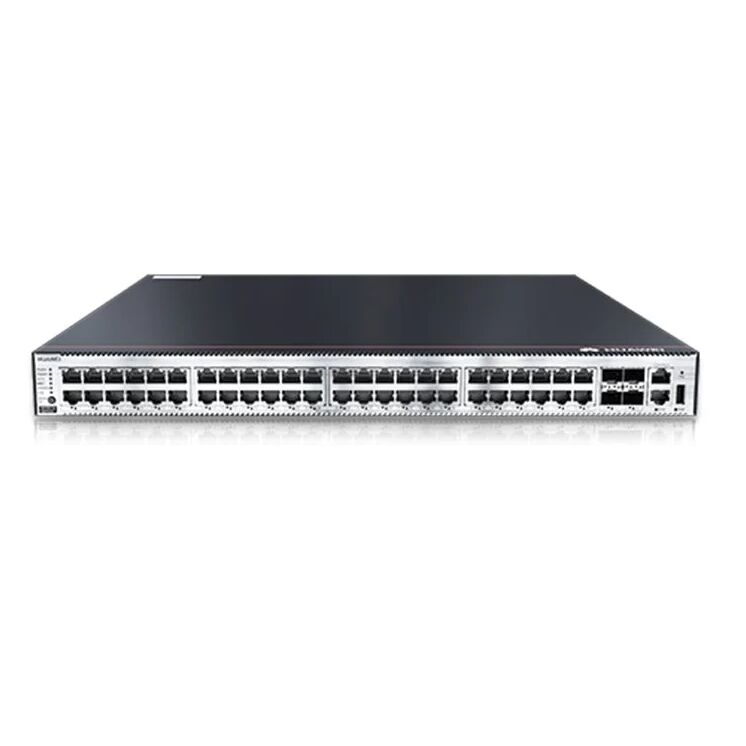

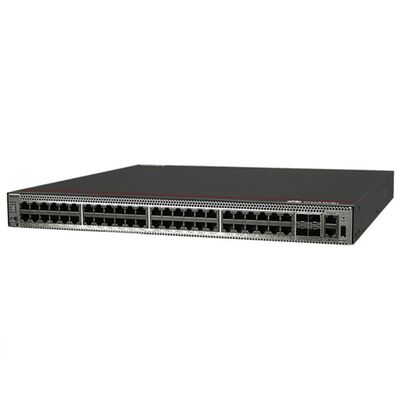

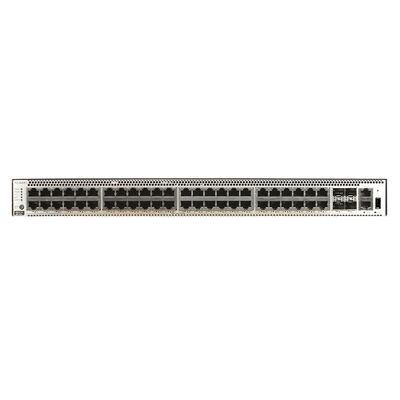

S5731-H48T4XC, διακόπτης Huawei S5731, 48xGE RJ45/4x10GE SFP+/Υποδοχή επέκτασης

S5731-H48T4XC Προδιαγραφές

Σταθερή θύρα

48 x θύρες 10/100/1000Base-T, 4 x θύρες 10GE SFP+

Διαστάσεις (Υ x Π x Β)

43,6 mm x 442 mm x 420 mm

Ύψος πλαισίου

1 U

Βάρος πλαισίου (συμπεριλαμβανομένης της συσκευασίας)

8,55 kg

Επέκταση υποδοχής

Μία υποδοχή επέκτασης, υποστηρίζει κάρτες 2 x 40GE, 8 x 10GE Base-T, 2 x 25GE SFP28 ή 8 x 10GE SFP+

Τύπος τροφοδοτικού

• 600 W AC (εναλλάξιμο)

• 150 W AC (εναλλάξιμο)

• 1000 W DC (εναλλάξιμο)

Ονομαστικό εύρος τάσης

• Είσοδος AC (600 W AC): 100 V AC έως 240 V AC, 50/60 Hz

• Είσοδος AC (150 W AC): 100 V AC έως 240 V AC, 50/60 Hz

• Είσοδος DC (1000 W DC): -48 VDC έως -60 V DC

Μέγιστο εύρος τάσης

• Είσοδος AC (150 W AC): 90 V AC έως 264 V AC, 47 Hz έως 63 Hz

• Είσοδος AC (600 W AC): 90 V AC έως 290 V AC, 45 Hz έως 65 Hz

• Είσοδος DC υψηλής τάσης (600 W AC): 190 V DC έως 290 V DC (που πληροί την πιστοποίηση DC υψηλής τάσης 240 V)

• Είσοδος DC (1000 W DC): -38,4 V DC έως -72 V DC

Μέγιστη ισχύς κατανάλωση

124 W

Θόρυβος

• Σε κανονική θερμοκρασία (ηχητική ισχύς): 57,5 dB (A)

• Σε υψηλή θερμοκρασία (ηχητική ισχύς): 70,9 dB (A)

• Σε κανονική θερμοκρασία (ηχητική πίεση): 47,5 dB (A)

Θερμοκρασία λειτουργίας

• Υψόμετρο 0-1800 m: -5CC έως 45CΣχετική υγρασία

• Υψόμετρο 1800-5000 m: Η θερμοκρασία λειτουργίας μειώνεται κατά 1ºΣχετική υγρασίαΘερμοκρασία αποθήκευσης

-40

°C°CΣχετική υγρασία

5% έως 95% (χωρίς συμπύκνωση)

Προδιαγραφή

προστασίας από υπέρταση (θύρα υπηρεσίας) • Θύρα τροφοδοσίας AC:

±4 kV σε κοινή λειτουργίαΠροδιαγραφή

προστασίας από υπέρταση (θύρα τροφοδοσίας)• Θύρα τροφοδοσίας AC:

±4 kV σε κοινή λειτουργία±4 kV σε κοινή λειτουργία• Θύρα τροφοδοσίας DC:

±4 kV σε κοινή λειτουργία±4 kV σε κοινή λειτουργίαΑπαγωγή θερμότητας

Απαγωγή θερμότητας με ψύξη αέρα, έξυπνη ρύθμιση ταχύτητας και εναλλάξιμοι ανεμιστήρες

Χαρακτηριστικά Υπηρεσίας

Πίνακας διευθύνσεων MAC

Συμμόρφωση με πρότυπα IEEE 802.1d

288K καταχωρήσεις διευθύνσεων MAC

Εκμάθηση και γήρανση διευθύνσεων MAC

Στατικές, δυναμικές και καταχωρήσεις MAC μαύρης τρύπας

Φιλτράρισμα πακέτων βάσει διευθύνσεων MAC προέλευσης

VLAN

4094 VLAN

VLAN επισκέπτη και VLAN φωνής

GVRP

MUX VLAN

NetStream

Αντιστοίχιση VLAN

Ασύρματη υπηρεσία

Έλεγχος πρόσβασης AP, διαχείριση τομέα AP και διαχείριση προτύπων διαμόρφωσης AP

Διαχείριση ραδιοφώνου, ενοποιημένη στατική διαμόρφωση και δυναμική κεντρική διαχείριση

Βασικές υπηρεσίες WLAN, QoS, ασφάλεια και διαχείριση χρηστών

CAPWAP, εντοπισμός τερματικού/ετικέτας και ανάλυση φάσματος

Προστασία βρόχου Ethernet

Τοπολογία δακτυλίου RRPP και πολλαπλές παρουσίες RRPP

Τοπολογία δέντρου Smart Link και πολλαπλές παρουσίες Smart Link, παρέχοντας προστασία σε επίπεδο χιλιοστού του δευτερολέπτου

μεταγωγή

SEP

ERPS (G.8032)

BFD για OSPF, BFD για IS-IS, BFD για VRRP και BFD για PIM

STP (IEEE 802.1d), RSTP (IEEE 802.1w) και MSTP (IEEE 802.1s)

Προστασία BPDU, προστασία ρίζας και προστασία βρόχου

MPLS

MPLS L3VPN

MPLS L2VPN (VPWS/VPLS)

MPLS-TE

MPLS QoS

Δρομολόγηση IP

Στατικές διαδρομές, RIP v1/2, RIPng, OSPF, OSPFv3, IS-IS, IS-ISv6, BGP, BGP4+, ECMP, πολιτική δρομολόγησης

Έως 512K καταχωρήσεις FIBv4

Έως 64K καταχωρήσεις FIBv6

Διαλειτουργικότητα

Spanning Tree βάσει VLAN (VBST), που λειτουργεί με PVST, PVST+ και RPVST

Πρωτόκολλο διαπραγμάτευσης τύπου σύνδεσης (LNP), παρόμοιο με το DTP

Πρωτόκολλο κεντρικής διαχείρισης VLAN (VCMP), παρόμοιο με το VTP

Χαρακτηριστικά IPv6

Έως 64K καταχωρήσεις ND

PMTU

IPv6 Ping, IPv6 Tracert και IPv6 Telnet

ACL βάσει διευθύνσεων IPv6 προέλευσης, διευθύνσεων IPv6 προορισμού, θυρών επιπέδου 4 ή τύπων πρωτοκόλλου

Αναζήτηση Multicast Listener Discovery (MLDv1/v2)

Διευθύνσεις IPv6 διαμορφωμένες για υπο-διευθύνσεις, VRRP6, DHCPv6 και L3VPN

Multicast

Αναζήτηση IGMP v1/v2/v3 και γρήγορη έξοδος IGMP

Προώθηση multicast σε ένα VLAN και αναπαραγωγή multicast μεταξύ VLAN

Εξισορρόπηση φορτίου multicast μεταξύ θυρών μέλους ενός δίσκου

Ελεγχόμενο multicast

Στατιστικά κυκλοφορίας multicast ανά θύρα

IGMP v1/v2/v3, PIM-SM, PIM-DM και PIM-SSM

MSDP

MVPN

QoS/ACL

Περιορισμός ρυθμού στις εισερχόμενες και εξερχόμενες κατευθύνσεις μιας θύρας

Ανακατεύθυνση πακέτων

Πολιτική κυκλοφορίας ανά θύρα και CAR δύο ρυθμών τριών χρωμάτων

Οκτώ ουρές ανά θύρα

Αλγόριθμοι προγραμματισμού ουρών DRR, SP και DRR+SP

WRED

Επανα-σήμανση των πεδίων 802.1p και DSCP των πακέτων

Φιλτράρισμα πακέτων σε επίπεδο 2 έως 4, φιλτράρισμα μη έγκυρων πλαισίων βάσει διεύθυνσης MAC προέλευσης, διεύθυνσης MAC προορισμού, διεύθυνσης IP προέλευσης, διεύθυνσης IP προορισμού, αριθμού θύρας TCP/UDP, τύπου πρωτοκόλλου και αναγνωριστικού VLAN

Περιορισμός ρυθμού και διαμόρφωση βάσει ουράς σε θύρες

Ασφάλεια

Ιεραρχική διαχείριση χρηστών και προστασία κωδικού πρόσβασης

Άμυνα επίθεσης DoS, άμυνα επίθεσης ARP και άμυνα επίθεσης ICMP

Σύνδεση διεύθυνσης IP, διεύθυνσης MAC, αριθμού θύρας και αναγνωριστικού VLAN

Απομόνωση θύρας, ασφάλεια θύρας και MAC που κολλάει

Εξαναγκασμένη προώθηση MAC (MFF)

Καταχωρήσεις MAC μαύρης τρύπας

Όριο στον αριθμό των εκμαθημένων διευθύνσεων MAC

Έλεγχος ταυτότητας IEEE 802.1x και όριο στον αριθμό των χρηστών σε μια θύρα

Έλεγχος ταυτότητας AAA, έλεγχος ταυτότητας RADIUS και έλεγχος ταυτότητας HWTACACS

NAC

SSH V2.0

HTTPS

Προστασία CPU

Μαύρη λίστα και λευκή λίστα

Ιχνηλάτηση πηγής επίθεσης και τιμωρία για πακέτα IPv6 όπως ND, DHCPv6 και πακέτα MLD

Ασφαλής εκκίνηση

IPSec

MACSec-256

ECA

Εξαπάτηση

Αξιοπιστία

LACP

E-trunk

Ethernet OAM (IEEE 802.3ah και IEEE 802.1ag)

ITU-Y.1731

DLDP

LLDP

BFD για BGP, BFD για IS-IS, BFD για OSPF, BFD για στατική διαδρομή

VXLAN*

Πύλες VXLAN L2 και L3

Κεντρική και κατανεμημένη πύλη

BGP-EVPN

Διαμορφώνεται μέσω του πρωτοκόλλου NETCONF

Super Virtual Fabric (SVF)

Λειτουργώντας ως SVF Parent για κάθετη εικονικοποίηση μεταγωγέων downlink και APs ως μία συσκευή για διαχείριση.

Υποστηρίζεται μια αρχιτεκτονική πελάτη δύο επιπέδων.

Το IGMP snooping μπορεί να ενεργοποιηθεί σε μεταγωγείς πρόσβασης (AS) και ο μέγιστος αριθμός χρηστών πρόσβασης σε μια θύρα μπορεί να διαμορφωθεί.

Οι AS μπορούν να διαμορφωθούν ανεξάρτητα. Υπηρεσίες που δεν υποστηρίζονται από πρότυπα μπορούν να διαμορφωθούν στον γονέα.

Επιτρέπονται συσκευές τρίτων μεταξύ του γονέα SVF και των πελατών.

Λειτουργώντας ως πελάτης SVF που είναι plug-and-play με μηδενική διαμόρφωση

iPCA

Χρωματισμός απευθείας πακέτων υπηρεσίας για συλλογή στατιστικών σε πραγματικό χρόνο για τον αριθμό των χαμένων πακέτων και την αναλογία απώλειας πακέτων

Συλλογή στατιστικών για τον αριθμό των χαμένων πακέτων και την αναλογία απώλειας πακέτων σε επίπεδο δικτύου και συσκευής

TWAMP

Μέτρηση απόδοσης συνδέσεων IP αμφίδρομης λειτουργίας

Μέτρηση καθυστέρησης πακέτων αμφίδρομης λειτουργίας, ρυθμού απώλειας πακέτων μονής κατεύθυνσης και τζιτέρ πακέτων μονής κατεύθυνσης

Διαχείριση και

συντήρηση iStack, με έως και 9 μεταγωγείς μέλη σε μια στοίβα

SNMP v1/v2c/v3

RMON

Smart Application Control (SAC)

Web-based NMS

Καταγραφές συστήματος και συναγερμοί διαφορετικών επιπέδων

GVRP

MUX VLAN

NetStream

Έξυπνη διαχείριση λειτουργίας (O&M)

*Οι μεταγωγείς της σειράς CloudEngine S5731-H απαιτούν την άδεια VXLAN ή το προηγμένο πακέτο λογισμικού N1 για να υποστηρίξουν τη λειτουργία VXLAN.
