1. Περίληψη

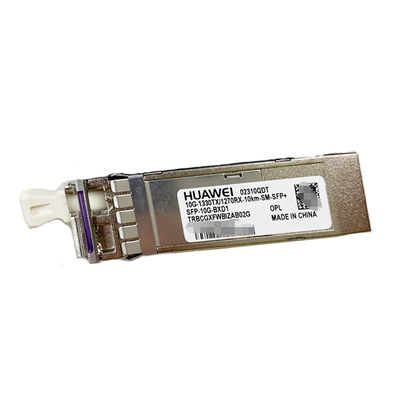

Ο οπτικός πομποδέκτης SFP+ συμβατός με SFP-10G-BXD1 Huawei είναι μια μονάδα διπλής κατεύθυνσης (BIDI) υψηλής απόδοσης που έχει σχεδιαστεί για συνδέσεις Ethernet 10G μέσω ίνας μονής λειτουργίας (SMF) έως και 10 χλμ. Λειτουργώντας σε μήκη κύματος 1330nm TX / 1270nm RX, επιτρέπει την πλήρη αμφίδρομη επικοινωνία σε ένα μόνο σκέλος οπτικών ινών LC, μειώνοντας σημαντικά το κόστος καλωδίωσης οπτικών ινών σε δίκτυα επιχειρήσεων και τηλεπικοινωνιών.
Αυτή η μονάδα SFP+ με δυνατότητα άμεσης εναλλαγής υποστηρίζει το πρότυπο 10GBASE-BX, διασφαλίζοντας απρόσκοπτη συμβατότητα με διακόπτες Huawei, δρομολογητές και άλλες συσκευές δικτύωσης που απαιτούν οπτική συνδεσιμότητα υψηλής ταχύτητας. Με το Digital Diagnostic Monitoring (DDM/DOM), οι χρήστες μπορούν να παρακολουθούν οπτικές παραμέτρους σε πραγματικό χρόνο όπως η θερμοκρασία, η τάση και η οπτική ισχύς για βελτιωμένη σταθερότητα δικτύου.

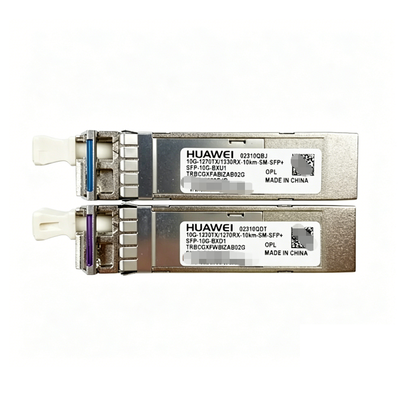

Κατασκευασμένο για αξιοπιστία και μετάδοση σε μεγάλες αποστάσεις, το SFP-10G-BXD1 χρησιμοποιείται ευρέως σε κέντρα δεδομένων, εταιρικά δίκτυα, backhaul FTTH και τηλεπικοινωνιακή υποδομή. Λειτουργεί ως αντιστοιχισμένη μονάδα με το SFP-10G-BXU1, σχηματίζοντας μια πλήρη αμφίδρομη οπτική σύνδεση.

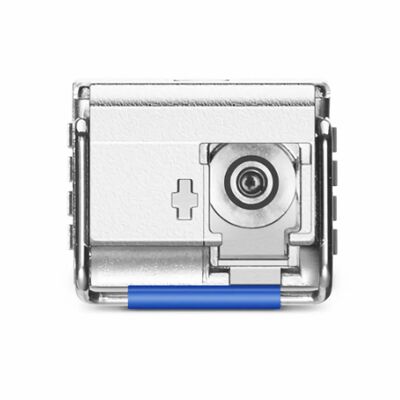

Το σχήμα 1 δείχνει τον μπροστινό πίνακα του SFP-10G-BXD1.
2. Βασικά χαρακτηριστικά
- 10G SFP+ BIDI πομποδέκτης (λύση μίας ίνας)
- Μήκος κύματος 1330nm TX / 1270nm RX
- Απόσταση μετάδοσης έως 10km (SMF)
- Απόσταση μετάδοσης έως 10km (SMF)
- Υποδοχή διπλής όψης LC
- Συμβατό με Hot-pluggable SFP+ MSA
- Υποστηρίζει παρακολούθηση DDM/DOM
- Χαμηλή κατανάλωση ενέργειας & υψηλή σταθερότητα
- Πλήρως συμβατό με εξοπλισμό δικτύωσης Huawei
3. Τεχνικές Προδιαγραφές
| Είδος |
Καθέκαστα |
| Form Factor |
SFP+ |
| Ρυθμός δεδομένων |
10 Gbps |
| Πρωτόκολλο |
10GBASE-BX |
| Μήκος κύματος |
1330nm / 1270nm |
| Τύπος ινών |
Μονότροπη ίνα (SMF) |
| Μέγιστη απόσταση |
10 χλμ |
| Συνδετήρας |
LC Simplex |
| DDM |
Υποστηρίζεται |
| Θερμοκρασία λειτουργίας |
0°C ~ 70°C (ή βιομηχανική -40°C ~ 85°C προαιρετικά) |
| Κατανάλωση ρεύματος |
Σχεδιασμός χαμηλής ισχύος |
4. Πώς λειτουργεί
Σε αντίθεση με τις παραδοσιακές μονάδες διπλής ίνας, το SFP-10G-BXD1 χρησιμοποιεί τεχνολογία BiDi (αμφίδρομη), η οποία επιτρέπει:
- Μία ίνα τόσο για μετάδοση όσο και για λήψη
- Συνδυασμένη λειτουργία με SFP-10G-BXU1
- Μειωμένο κόστος ανάπτυξης ινών έως και 50%
- Ιδανικό για πυκνά ή περιορισμένα περιβάλλοντα υποδομής οπτικών ινών
5. Συμβατότητα
Αυτή η ενότητα είναι συμβατή με:
- Διακόπτες & δρομολογητές Huawei (θύρες SFP+ 10G)
- Εταιρικοί μεταγωγείς Ethernet
- Διακόπτες συγκέντρωσης κέντρου δεδομένων
- Οποιαδήποτε θύρα 10G SFP+ συμβατή με MSA (εξαρτάται από τον προμηθευτή)
6. Εφαρμογές
- Διασύνδεση κέντρου δεδομένων (DCI)
- Η ραχοκοκαλιά του εταιρικού δικτύου
- Δίκτυα πρόσβασης Ethernet μετρό
- Υποδομή FTTH / FTTx
- Συστήματα μετάδοσης τηλεπικοινωνιακού φορέα
7. Πλεονεκτήματα σε σχέση με τις τυπικές μονάδες SR/LR 10G
- Χρησιμοποιεί μόνο μία ίνα αντί για δύο
- Χαμηλότερο κόστος εγκατάστασης
- Ευκολότερη διαχείριση καλωδίων
- Ίδια απόδοση 10 Gbps με τις μονάδες LR (εντός εμβέλειας 10 χλμ.)
- Καλύτερη επεκτασιμότητα σε περιβάλλοντα περιορισμένα σε ίνες
8. Συχνές ερωτήσεις
Ε1: Σε τι χρησιμοποιείται το SFP-10G-BXD1;
Χρησιμοποιείται για οπτική μετάδοση 10G μέσω ίνας μονής λειτουργίας έως και 10 χλμ, κυρίως σε δίκτυα επιχειρήσεων και τηλεπικοινωνιών.
Ε2: Χρειάζεται το SFP-10G-BXD1 μια ζευγαρωμένη μονάδα;
Ναί. Πρέπει να χρησιμοποιείται με το SFP-10G-BXU1 για σωστή αμφίδρομη επικοινωνία.
Ε3: Ποια είναι η διαφορά μεταξύ BXD1 και τυπικών μονάδων 10G SFP+ SR/LR;
- Το SR χρησιμοποιεί πολυτροπική ίνα (μικρή εμβέλεια, ~300m)
- Το LR χρησιμοποιεί μονή λειτουργία διπλής ίνας (~10 χλμ., 2 ίνες)
- Το BXD1 χρησιμοποιεί μονή ίνα (μόνο 1 κλώνο) με τεχνολογία BiDi
Ε4: Είναι συμβατό με διακόπτες που δεν είναι Huawei;
Ναι, εάν ο διακόπτης υποστηρίζει μονάδες SFP+ συμβατές με MSA, αλλά η συμβατότητα εξαρτάται από τους περιορισμούς του προμηθευτή.
Ε5: Μπορώ να το χρησιμοποιήσω χωρίς DDM;
Ναι, θα λειτουργεί χωρίς παρακολούθηση, αλλά το DDM παρέχει διαγνωστικά σε πραγματικό χρόνο για καλύτερη συντήρηση.
Ε6: Τι τύπος ίνας απαιτείται;
Fiber μονής λειτουργίας (SMF), τυπικά καλώδιο απλού τύπου OS2 LC.
Ε7: Τι συμβαίνει εάν χρησιμοποιήσω το λάθος ζεύγος (BXU1/BXD1);
Ο σύνδεσμος δεν θα δημιουργηθεί επειδή τα μήκη κύματος πρέπει να ταιριάζουν σωστά (σχεδίαση ανάστροφου ζεύγους TX/RX).
9. Γιατί να επιλέξετε τη μονάδα μας SFP-10G-BXD1
Η μονάδα μας κατασκευάζεται και δοκιμάζεται υπό αυστηρό ποιοτικό έλεγχο, διασφαλίζοντας:
- 100% δοκιμή συμβατότητας
- Σταθερή οπτική απόδοση
- Χαμηλό ποσοστό σφάλματος bit (BER)
- Βιομηχανική αξιοπιστία
- Ανάπτυξη plug-and-play
