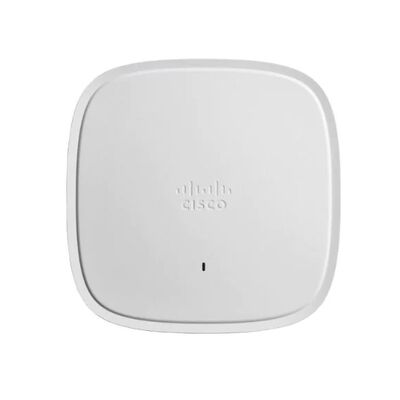

C9105AXI-B, Cisco Catalyst 9105AX Access Point, Wi-Fi 6/2x2 MIMO/Εσωτερική κεραία

Χαρακτηριστικό

Οφέλη

Wi-Fi 6 (802.11ax)

Το αναδυόμενο πρότυπο IEEE 802.11ax, γνωστό και ως High-Efficiency Wireless (HEW) ή Wi-Fi 6, βασίζεται στο 802.11ac. Παρέχει καλύτερη εμπειρία σε τυπικά περιβάλλοντα με πιο προβλέψιμη απόδοση για προηγμένες εφαρμογές όπως βίντεο 4K ή 8K, εφαρμογές συνεργασίας υψηλής πυκνότητας, υψηλής ευκρίνειας, πλήρως ασύρματα γραφεία και IoT. Το Wi-Fi 6 έχει σχεδιαστεί για να χρησιμοποιεί τόσο τις ζώνες 2,4 GHz όσο και τις 5 GHz, σε αντίθεση με το πρότυπο 802.11ac.

OFDMA ανάντη/κατάντη

Ο προγραμματισμός βάσει OFDMA χωρίζει το εύρος ζώνης σε μικρότερες κατανομές συχνοτήτων που ονομάζονται Μονάδες Πόρων (RU), οι οποίες μπορούν να εκχωρηθούν σε μεμονωμένους πελάτες τόσο στις κατευθύνσεις κατάντη όσο και ανάντη για τη μείωση του overhead και της καθυστέρησης.

Τεχνολογία MU-MIMO κατάντη

Υποστηρίζοντας δύο χωρικές ροές, το MU-MIMO επιτρέπει στα σημεία πρόσβασης να χωρίζουν χωρικές ροές μεταξύ συσκευών πελατών για μεγιστοποίηση της απόδοσης.

Χρωματισμός BSS

Η επαναχρησιμοποίηση χώρου (γνωστή και ως χρωματισμός Basic Service Set [BSS]) επιτρέπει στα σημεία πρόσβασης και στους πελάτες τους να διαφοροποιούνται μεταξύ BSSs, επιτρέποντας έτσι περισσότερες ταυτόχρονες μεταδόσεις.

Target Wake Time

Μια νέα λειτουργία εξοικονόμησης ενέργειας που ονομάζεται Target Wake Time (TWT) επιτρέπει στον πελάτη να παραμένει σε κατάσταση αναστολής λειτουργίας και να ξυπνά μόνο σε προγραμματισμένες (στόχο) ώρες για ανταλλαγή δεδομένων με το σημείο πρόσβασης. Αυτό προσφέρει σημαντική εξοικονόμηση ενέργειας για συσκευές που λειτουργούν με μπαταρία, έως και 3 έως 4 φορές την εξοικονόμηση που επιτυγχάνεται από τα 802.11n και 802.11ac.

Intelligent Capture

Το Intelligent Capture σαρώνει το δίκτυο και παρέχει στο Cisco DNA Center βαθιά ανάλυση. Το λογισμικό μπορεί να παρακολουθεί περισσότερες από 240 ανωμαλίες και να αναθεωρεί άμεσα όλα τα πακέτα κατ' απαίτηση, εξομοιώνοντας τον επιτόπιο διαχειριστή δικτύου. Το Intelligent Capture επιτρέπει πιο ενημερωμένες αποφάσεις στα ασύρματα δίκτυά σας.

Bluetooth 5

Η ενσωματωμένη ραδιοφωνική μονάδα Bluetooth Low Energy (BLE) 5 επιτρέπει περιπτώσεις χρήσης βάσει τοποθεσίας, όπως παρακολούθηση περιουσιακών στοιχείων, εύρεση διαδρομής ή αναλύσεις.

Υποστήριξη κοντέινερ για εφαρμογές

Η υποστήριξη κοντέινερ επιτρέπει δυνατότητες edge computing για εφαρμογές IoT στον κεντρικό υπολογιστή του σημείου πρόσβασης.

Χαρακτηριστικά Apple

Η Apple και η Cisco έχουν συνεργαστεί για να δημιουργήσουν μια βέλτιστη εμπειρία κινητής τηλεφωνίας για συσκευές iOS σε εταιρικά δίκτυα που βασίζονται σε τεχνολογίες Cisco. Χρησιμοποιώντας νέα χαρακτηριστικά στο Apple iOS, σε συνδυασμό με το τελευταίο λογισμικό και υλικό από την Cisco, οι επιχειρήσεις μπορούν πλέον να χρησιμοποιούν πιο αποτελεσματικά την υποδομή δικτύου τους για να προσφέρουν βελτιωμένη εμπειρία χρήστη σε όλες τις επιχειρηματικές εφαρμογές.

Στο επίκεντρο της συνεργασίας βρίσκεται μια μοναδική χειραψία μεταξύ του Cisco WLAN και των συσκευών Apple. Αυτή η χειραψία επιτρέπει στο Cisco WLAN να παρέχει βέλτιστη εμπειρία περιαγωγής Wi-Fi σε συσκευές Apple. Επιπλέον, το Cisco WLAN εμπιστεύεται τις συσκευές Apple και δίνει προτεραιότητα σε κρίσιμες για την επιχείρηση εφαρμογές που καθορίζονται από τη συσκευή Apple. Αυτό το χαρακτηριστικό είναι επίσης γνωστό ως Fast Lane.

Μοντέλο

Περιγραφή

C9105AXI-E

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Ε

C9105AXI-H

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Η

C9105AXI-C

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή C

C9105AXI-N

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή N

C9105AXI-A

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Α

C9105AXI-S

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή S

C9105AXI-I

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Ι

C9105AXI-F

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή F

C9105AXI-Q

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Q

C9105AXI-K

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή K

C9105AXI-B

Εσωτερικό σημείο πρόσβασης Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή B

C9105AXW-E

Πλάκα τοίχου Cisco Catalyst 9105AX, εσωτερική κεραία. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Ε

C9105AXW-Z

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Ζ

C9105AXW-H

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Η

C9105AXW-C

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή C

C9105AXW-N

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή N

C9105AXW-A

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Α

C9105AXW-S

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή S

C9105AXW-I

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Ι

C9105AXW-F

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή F

C9105AXW-Q

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή Q

C9105AXW-K

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή K

C9105AXW-T

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή T

C9105AXW-B

Πλάκα τοίχου Cisco Catalyst 9105AX, με εσωτερικές κεραίες. Wi-Fi 6. 2x2 MIMO με δύο χωρικές ροές, Περιοχή B

Προδιαγραφές C9105AXI-B

Λογισμικό

Catalyst 9105 AXI

● Cisco Unified Wireless Network Software Release 8.10.MR3 ή νεότερο

● Cisco IOS® XE Software Release 17.3.1 ή νεότερο

Υποστηριζόμενοι ελεγκτές ασύρματου τοπικού δικτύου

● Ελεγκτές ασύρματου δικτύου Cisco Catalyst 9800 Series

● Ελεγκτές ασύρματου δικτύου Cisco 3504, 5520 και 8540 και εικονικός ελεγκτής ασύρματου δικτύου Cisco

Δυνατότητες 802.11n έκδοση 2.0 (και σχετικές)

● 2x2 MIMO με δύο χωρικές ροές

● Maximal Ratio Combining (MRC)

● 802.11n και 802.11a/g

● Κανάλια 20 και 40 MHz

● Ρυθμοί δεδομένων PHY έως 444,4 Mbps (40 MHz με 5 GHz και 20 MHz με 2,4 GHz)

● Συσσώρευση πακέτων: Aggregate MAC Protocol Data Unit (A-MPDU) (μετάδοση και λήψη), Aggregate MAC Service Data Unit (A-MSDU) (μετάδοση και λήψη)

● 802.11 Dynamic Frequency Selection (DFS)

● Υποστήριξη Cyclic Shift Diversity (CSD)

802.11ac

● 2x2 MU-MIMO κατάντη με δύο χωρικές ροές

● MRC

● Διαμόρφωση δέσμης 802.11ac

● Κανάλια 20, 40, 80 MHz

● Ρυθμοί δεδομένων PHY έως 866,7 Mbps (80 MHz με 5 GHz)

● Συσσώρευση πακέτων: A-MPDU (μετάδοση και λήψη), A-MSDU (μετάδοση και λήψη)

● 802.11 DFS

● Υποστήριξη CSD

● Υποστήριξη WPA3

802.11ax

● 2x2 MU-MIMO ανάντη/κατάντη με δύο χωρικές ροές

● OFDMA ανάντη/κατάντη

● TWT

● Χρωματισμός BSS

● MRC

● Διαμόρφωση δέσμης 802.11ax

● Κανάλια 20, 40, 80 MHz

● Ρυθμοί δεδομένων PHY έως 1,488 Gbps (80 MHz με 5 GHz και 20 MHz με 2,4 GHz)

● Συσσώρευση πακέτων: A-MPDU (μετάδοση και λήψη), A-MSDU (μετάδοση και λήψη)

● 802.11 DFS

● Υποστήριξη CSD

● Υποστήριξη WPA3

Ενσωματωμένη κεραία

Catalyst 9105AXI

● 2,4 GHz: Μέγιστο κέρδος 4 dBi, εσωτερική κεραία, πανκατευθυντική στην αζιμουθιακή

● 5 GHz: Μέγιστο κέρδος 5 dBi, εσωτερική κεραία, πανκατευθυντική στην αζιμουθιακή

Διεπαφές

Catalyst 9105AXI

● 1x 10/100/1000 Base-T (Ethernet) Διεπαφή Ανάντη

● Θύρα κονσόλας διαχείρισης (RJ-45)

Ενδείξεις

● Η λυχνία κατάστασης υποδεικνύει την κατάσταση του boot loader, την κατάσταση σύνδεσης, την κατάσταση λειτουργίας, προειδοποιήσεις του boot loader και σφάλματα του boot loader

Διαστάσεις
(Π x Μ x Υ)

● Σημείο πρόσβασης (χωρίς βραχίονες στήριξης):

● C9105AXI: 5,9 x 5,9 x 1,18 ίντσες (150 x 150 x 30 mm)
