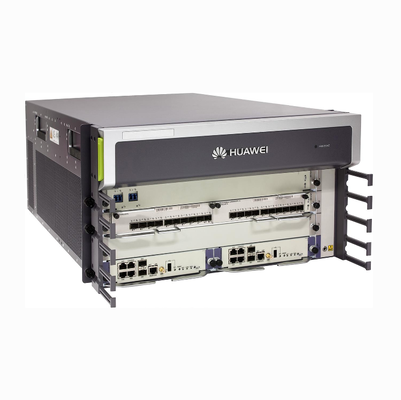

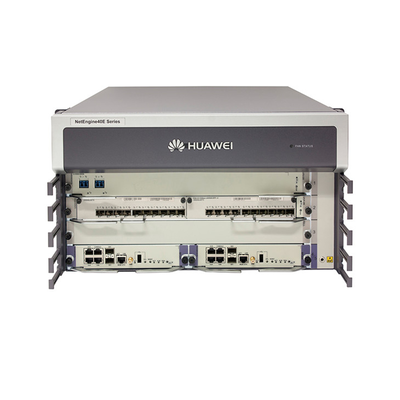

Επισκόπηση του βασικού δρομολογητή Huawei NE40E-X3A (CR5P03BASD75)
Το Huawei NetEngine NE40E-X3A (αριθμός εξαρτήματος: CR5P03BASD75) είναι ένα βασικό δρομολογητή 4U που μπορεί να τοποθετηθεί σε ράφι και έχει σχεδιαστεί για τις backbones των παρόχων υπηρεσιών υψηλής ζήτησης,Εταιρική ενοποίηση WAN, Data Center Interconnect (DCI) και πύλες Cloud POP.
Με τη λειτουργία των ιδιοκτησιακών τσιπ επεξεργασίας Solar NP της Huawei και την Versatile Routing Platform (VRP), το NE40E-X3A παρέχει έως και 1.08 Δυνατότητα διασύνδεσης Tbit/s και απόδοση προώθησης 360 MppsΣχεδιασμένος με μια συμπαγή παθητική αρχιτεκτονική 5 slots (2 MPU + 3 μονάδες επεξεργασίας γραμμής), αυτός ο δρομολογητής συνδυάζει υψηλής πυκνότητας 100GE / 40GE / 10GE διεπαφές με ολοκληρωμένο IPv4/IPv6, MPLS TE,EVPN, και δυνατότητες CGN για την ελαχιστοποίηση του κόστους μετάδοσης ανά bit.
∆ Βασικά σημεία και επιχειρηματική αξία
-
Δυνατότητα εκτέλεσης επιπέδου μεταφορέα: 1,08 Tbit/s μη αποκλειστικό υλικό μεταφοράς χειρίζεται υψηλής ταχύτητας βίντεο 4K, backhaul 5G και επιχειρηματική κίνηση cloud με προβλέψιμη απόδοση γραμμής.
-
Σύνθετος σχεδιασμός φορέα 4U: χωράει 5 ευέλικτες υποδομές υλικού (2 κύριες μονάδες επεξεργασίας για 1 + 1 εφεδρικότητα master / slave + 3 υποδομές μονάδας επεξεργασίας γραμμής) σε ένα χώρο εξοικονόμησης τετράγωνα 4U.
-
Full-Stack IPv6 Transition & CGN: Η ενσωματωμένη υποστήριξη υλικού για το DS-Lite, το NAT444, το NAT64, το 6PE και το NAT (CGN) επιπέδου μεταφορέα απλοποιεί τη μεγάλης κλίμακας μετάβαση από IPv4 σε IPv6 χωρίς υποβάθμιση της απόδοσης.
-
Αξιοπιστία υπηρεσίας χωρίς διακοπή (99,999% Uptime): Παθητική σχεδίαση πίσω πλάνα με θερμό-αλλάξιμες MPU, μονάδες ισχύος, SFU και ανεμιστήρες. Υποστηρίζει BFD, NSF, NSR, ISSU (Αναβάθμιση λογισμικού σε υπηρεσία),και αυτόματη ανακατεύθυνση IP/TE.
-
MPLS και SD-WAN έτοιμα από άκρο σε άκρο: πλήρης υλοποίηση MPLS-TP, EVPN, SRv6 (Segment Routing over IPv6), HQoS και hardware OAM Y.1731 για ακριβή επιβολή της SLA.
∆ Τεχνικές προδιαγραφές
| Παράμετρος / Μετρική |
Λεπτομέρειες προδιαγραφών (CR5P03BASD75) |
| Μάρκα και μοντέλο |
Μονάδα πλαισίου Huawei NetEngine NE40E-X3A |
| Αριθμός τμήματος BOM |
CR5P03BASD75 (Συμπεριλαμβάνει πλαίσιο, 2× MPU, 2× DC Power, χωρίς άδεια βασικού λογισμικού) |
| Δυνατότητα εναλλαγής |
10,08 Tbit/s |
| Απόδοση διαβίβασης |
360 Mpps |
| Στρώσεις σασί |
5 Συνολικά Slots: 2 × MPU Slots (1+1 Backup) + 3 × LPU (Line Processing Unit) Slots |
| Σχήμα / Μέγεθος |
4U ύψος (442 mm W × 650 mm D × 175 mm H) |
| Καταναλωτική ισχύς πλήρους φορτίου |
≤ 920 W (ηλεκτρική ισχύς συνεχούς ροής) |
| Υποστηριζόμενοι τύποι διεπαφών |
100GE / 40GE / 10GE (LAN/WAN) / GE / FE / POS (OC-192c έως OC-3c) / ATM / Διοχετευμένο E1/T3 |
| MPLS & L2/L3 VPN |
MPLS TE, MPLS/BGP VPN (Επιλογή A/B/C), VPLS, VLL, EVPN, PWE3, SRv6 |
| Επαναχρησιμοποίηση υλικού |
1+1 MPU Redundancy, διπλές μονάδες ρεύματος, θερμό-αλλάξιμοι ανεμιστήρες και LPU |
| Θέρμανση λειτουργίας |
Μακροπρόθεσμα: 0°C έως 45°C. |
| Υγρασία λειτουργίας |
Μακροχρόνια: 5% έως 85% RH (μη συμπυκνωτική) |
Ματρίκη σύγκρισης High-End Core Router
Η κατανόηση της θέσης του NE40E-X3A σε σύγκριση με τις βασικές πλατφόρμες μεταφορέων και τις συσκευές συγκέντρωσης επιχειρήσεων βοηθά στην ακριβή διαμόρφωση του μεγέθους του δικτύου:
| Μετρική / χαρακτηριστικό |
Η Huawei NE40E-X3A (CR5P03BASD75) |
Huawei NE5000E (CR5D00P2XX60) |
Cisco ASR1002-X (ASR1002X-20G) |
Huawei AR1220 (AR0M1200CC) |
| Στοχευόμενο τμήμα |
Τμήμα μεταφορέα / Enterprise WAN Core |
Σπονδυλικός πυρήνας πολλαπλών τερμάτων |
Τμήμα WAN Mid-Enterprise |
Μικρή Πύλη Τμήματος |
| Δυνατότητα εναλλαγής |
10,08 Tbit/s (360 Mpps) |
Πολυτεραβίτ (Core Cluster) |
Μέχρι 36 Gbps (Ενσωματωμένο) |
~200 Mbit/s |
| Πληθυσμός διεπαφής |
Υψηλή (100GE / 40GE / 10GE / POS) |
Υπερ-υψηλή (100G / 400G POS/OTN) |
Σταθερές 4x SFP + SPA Slots |
2x GE WAN + 8x FE LAN |
| Αρχιτεκτονική τρύπας |
3 × LPU + 2 × MPU (Μονουλογική) |
Δυναμική μήτρα διακόπτη πυρήνα |
Ενσωματωμένες υποδομές SPA/NIM |
Σταθερό υπόστρωμα |
| Προχωρημένο CGN / EVPN |
Γενικό επίπεδο τσιπ CGN & SRv6 |
Μόνο βασικός φορέας IP/MPLS |
Απαιτεί προηγμένες άδειες |
Βασικό NAT & VPN |
| Φόρμα |
4U συμπαγές πλαισίωμα |
Πολλαπλές ράκες / υπόστεγο υψηλής πυκνότητας |
2U Θέμα ράφους |
1U Θέμα επιφάνειας γραφείου/καταστημάτων |
Πιστοποιημένες πρόσθετες κάρτες και συστατικά του συστήματος ηλεκτρικής ενέργειας
Για να επιτευχθεί η μέγιστη πυκνότητα θύρας και η υπερβολική ισχύς, συνδυάστε το CR5P03BASD75 με επίσημες κάρτες γραμμής και πηγές ρεύματος της Huawei:
-
CR57LAXFA70: Μονάδα επεξεργασίας γραμμής (LPU) Huawei NE40E-X3A 100GE για backhaul WAN υψηλής χωρητικότητας και διασύνδεση κέντρων δεδομένων.
-
CR5D00L1X7: Huawei NE40E 10GE LAN/WAN Interface Flex Card για συγκέντρωση 10G υψηλής πυκνότητας.
-
CR5D0PSUFA70: Μονάδα παροχής συνεχούς ενέργειας υψηλής απόδοσης που έχει σχεδιαστεί ειδικά για υπερβολική ισχύ 1+1 επιπέδου φορέα.
Επικεφαλής
> Ερώτηση 1: Τι περιλαμβάνεται στο βασικό πακέτο με αριθμό τμήματος CR5P03BASD75;
Α: Η δέσμη CR5P03BASD75 περιλαμβάνει το υπόστρωμα NE40E-X3A 4U, 2 μονάδες κύριας επεξεργασίας (MPU) για εφεδρικότητα 1+1 επιπέδου ελέγχου και 2 μονάδες παροχής ενέργειας συνεχούς ρεύματος.Παρακαλούμε σημειώστε ότι οι κάρτες επεξεργασίας γραμμής (LPU), οι οπτικοί δέκτες και οι ειδικές άδειες λειτουργίας λογισμικού (όπως προηγμένο CGN ή ειδικά πακέτα IPsec) πωλούνται ξεχωριστά με βάση τις απαιτήσεις τοπολογίας δικτύου σας.
> Ερώτηση 2: Μπορεί το Huawei NE40E-X3A να υποστηρίζει ταυτόχρονα 100G SFP28/QSFP28 και παλαιές οπτικές μονάδες POS;
Η αρθρωτή αρχιτεκτονική LPU του NE40E-X3A επιτρέπει στους φορείς εκμετάλλευσης δικτύου να γεμίζουν slots με μικτές κάρτες διεπαφής.Μπορείτε να τρέξετε κάρτες γραμμής 100GE QSFP28 (CR57LAXFA70) παράλληλα με παλαιότερες κάρτες POS (OC-192c / STM-64c έως OC-3c) ή κάρτες 10GE SFP + (CR5D00L1X7) στο ίδιο σασί, καθιστώντας το ιδανικό για τη μετανάστευση παλαιών δικτύων μεταφοράς SDH/SONET σε καθαρά IP/MPLS.
> ΕΡ3: Πώς εξασφαλίζει το NE40E-X3A μηδενική απώλεια πακέτων κατά τη μετάβαση MPU ή ενημερώσεις λογισμικού;
Α: Το NE40E-X3A διαθέτει πλήρη πρωτόκολλα Non-Stop Routing (NSR), Non-Stop Forwarding (NSF) και Graceful Restart (GR) σε συνδυασμό με εναλλαγή MPU 1+1 σε επίπεδο υλικού.Οι πίνακες κατάστασης του επιπέδου ελέγχου συγχρονίζονται συνεχώς μεταξύ των ενεργών και των μονάδων MPU σε αναμονήΕπιπλέον, οι ενημερώσεις λογισμικού σε λειτουργία (ISSU) επιτρέπουν την αναβάθμιση του λογισμικού συστήματος χωρίς διακοπή της κίνησης γραμμικού ρυθμού στις LPU.
> ΕΡ4: Ποια είναι η εγγύηση και το παγκόσμιο μοντέλο τεχνικής υποστήριξης για αυτόν τον δρομολογητή;
Α: Όλα τα νέα εξαρτήματα υλικού της Huawei NE40E-X3A έρχονται με μια τυποποιημένη εγγύηση επιστροφής υλικού 1 έτος στο εργοστάσιο.προαιρετικά συμβόλαια Huawei Hi-Care μπορούν να επισυνάπτονται, προσφέροντας 24/7 υποστήριξη hotline του Κέντρου Τεχνικής Βοήθειας (TAC), άμεσα δικαιώματα ενημερώσεων λογισμικού και επόμενη εργάσιμη ημέρα (NBD) ή 4-ωρη αντικατάσταση προηγμένων ανταλλακτικών στο χώρο.
