Γενική περιγραφή
Η ενότητα αυτή έχει σχεδιαστεί για εφαρμογές οπτικής επικοινωνίας 40 χλμ. και είναι συμβατή με το πρότυπο IEEE 802.3bs για Ethernet 400GE.Οπτικός δέκτης 8 λωρίδων και μπλοκ διαχείρισης μονάδας, συμπεριλαμβανομένης της σειριακής διεπαφής 2 καλωδίωνΤα οπτικά σήματα πολλαπλασιάζονται σε μια ενιαία μορφή ινών μέσω ενός βιομηχανικού προτύπου συνδέσμου LC.
Εφαρμογές
- 400GBASE-ER8 Ethernet
- Δίκτυα τηλεπικοινωνιών
- Διασύνδεση κέντρου δεδομένων
Χαρακτηριστικά
- Συμμόρφωση με την MSA QSFP-DD
- Συμμόρφωση με την IEEE 802.3bs 400GBASE-ER8
- Υποστήριξη ψηφιακής παρακολούθησης της διάγνωσης
- Ηλεκτρική διεπαφή 76 πινών που συνδέεται θερμά
- 8 LAN-WDM λωρίδες MUX/DEMUX σχεδιασμός
- 53.125Gbit/s PAM4 Channel Electrical Serial Interface (400GAUI-8)
- Μέγιστη κατανάλωση ισχύος 15,4W
- Συνδετήρας διπλού τύπου LC
- Υποστηρίζει 425Gb/s ρυθμό bits
- Μέχρι 40 χλμ. μετάδοση σε ενιαία μορφή ινών
- Θερμοκρασία λειτουργίας: 0°C έως 70°C
- Ενιαία τροφοδοσία 3.3V
- Συμμόρφωση με το RoHS 2.0
Πληροφορίες παραγγελίας
| Αριθμός τμήματος | Ταχύτητα δεδομένων (gbps) | μήκος κύματος (nm) | Απόσταση μετάδοσης (km) | Θερμοκρασία (oC) (επιχειρησιακή περίπτωση) |
|---|
| Δελτίο ΕΚΑΧ αριθ. | 400Gb/s | 1310nm | 40 χλμ. SMF | 0°C~+70°C |
Διάγραμμα μπλοκ του δέκτη
Αναλογία και περιγραφή των καρτών
Το ηλεκτρικό πινάρισμα της μονάδας QSFP-DD απεικονίζεται στο σχήμα 2 κατωτέρω.
Απόλυτες μέγιστες αξιολογήσεις
Πρέπει να σημειωθεί ότι η λειτουργία που υπερβαίνει κάθε μεμονωμένο απόλυτο μέγιστο δυναμικό μπορεί να προκαλέσει μόνιμη βλάβη στην ενότητα αυτή.
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδες | Σημειώσεις |
|---|
| Μέγιστη τάση τροφοδοσίας | Vcc | -Ούτε ένα.5 | 3.3 | 3.6 | V | |
| Θέρμανση αποθήκευσης | Τ | -40 | | 85 | °C | |
| Σχετική υγρασία | RH | 10 | | 85 | % | 1 |
| Οριακό όριο ζημιών, για κάθε λωρίδα | ΔΕΔ | - Τρία.4 | | | dBm | |
Περιβάλλον λειτουργίας
Τα ακόλουθα ηλεκτρικά και οπτικά χαρακτηριστικά ορίζονται στο παρόν περιβάλλον λειτουργίας, εκτός εάν ορίζεται διαφορετικά.
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος | Μαξ | Μονάδες |
|---|
| Πρόσθετη τάση | Vcc | 3.135 | 3.3 | 3.465 | V |
| Θέρμανση θήκης | Πάνω | 0 | | 70 | °C |
| Απόσταση σύνδεσης με το G.652 | | | | 40 | χλμ |
Μηχανικές διαστάσεις
Γενικές ερωτήσεις

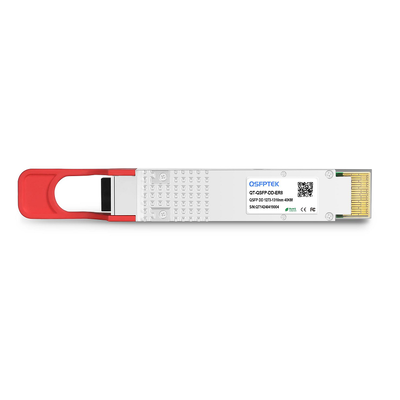

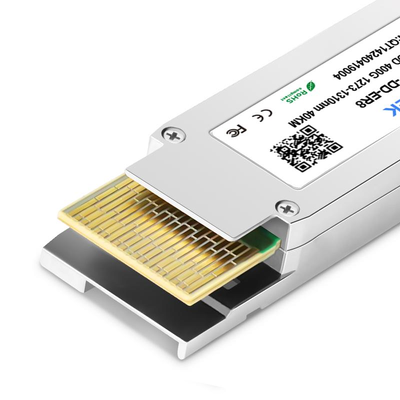

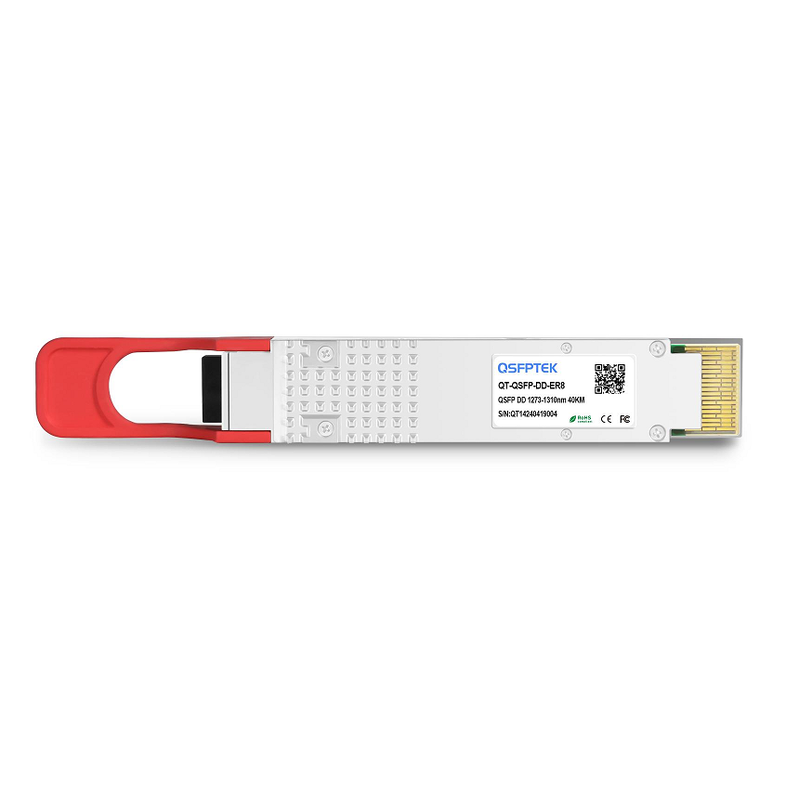

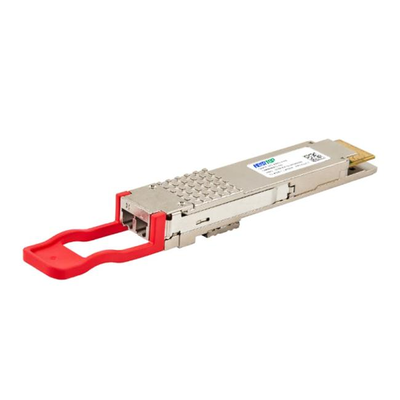

Ε: Τι είναι ο QAPQD040F0CN1 QSFP-DD ER8 δέκτης;
Α: Το QAPQD040F0CN1 είναι ένας οπτικός δέκτης μεταφοράς 400G QSFP-DD ER8 που έχει σχεδιαστεί για εφαρμογές Ethernet υψηλής ταχύτητας και διασύνδεσης κέντρου δεδομένων (DCI).Υποστηρίζει μετάδοση 400Gb / s μέσω ενιαίας μορφής ινών (SMF) σε 1310nm με μέγιστη εμβέλεια 40km.
Ε2: Τι τύπο ινών και σύνδεσμο χρησιμοποιεί αυτή η μονάδα;
Α: Η ενότητα αυτή έχει σχεδιαστεί για την OS2 μονοδιαχείριση ινών (SMF) και διαθέτει διπλό συνδετήρα LC, παρέχοντας αξιόπιστη οπτική μετάδοση μεγάλων αποστάσεων.
Ε3: Για ποιες εφαρμογές είναι κατάλληλος ο QAPQD040F0CN1;
Είναι ιδανικό για:
- Διασύνδεση κέντρου δεδομένων (DCI)
- Δίκτυα υπολογιστών σε σύννεφο
- Εταιρικά Backbone Δίκτυα
- Μετρό Ethernet
- Διαβίβαση τηλεπικοινωνιών
Ε4: Ποια είναι η διαφορά μεταξύ QSFP-DD ER8 και QSFP-DD FR4;
Α: Και οι δύο ενότητες υποστηρίζουν το Ethernet 400Gb/s, αλλά το ER8 παρέχει αποστάσεις μετάδοσης έως 40km, ενώ το FR4 έχει σχεδιαστεί για αποστάσεις έως 2km. Το ER8 είναι η προτιμώμενη επιλογή για οπτικές συνδέσεις μεγάλων αποστάσεων.
Ε5: Υποστηρίζει το QAPQD040F0CN1 την ψηφιακή οπτική παρακολούθηση (DOM);
Η ενότητα υποστηρίζει την ψηφιακή οπτική παρακολούθηση (DOM/DDM), επιτρέποντας στους χρήστες να παρακολουθούν τη θερμοκρασία λειτουργίας, την τάση, την ισχύ μετάδοσης,και λαμβάνουν ενέργεια για ευκολότερη συντήρηση και διάγνωση δικτύου.
Ε6: Είναι το QAPQD040F0CN1 συμβατό με τους μεγάλους προμηθευτές εξοπλισμού δικτύου;
Η ενότητα έχει σχεδιαστεί για να είναι συμβατή με τους συμμορφούμενους με το QSFP-DD διακόπτες και δρομολογητές και μπορεί να κωδικοποιηθεί για τις μεγάλες μάρκες δικτύων κατόπιν αιτήματος,διασφάλιση αξιόπιστης διαλειτουργικότητας και ανάπτυξης plug-and-play.
