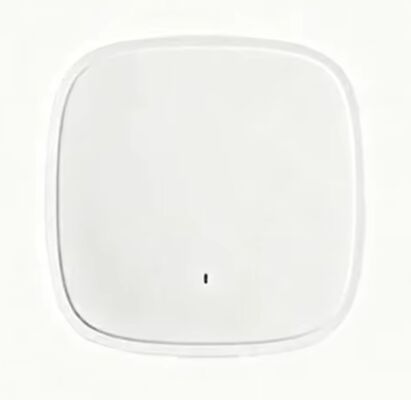

9120AX Access Point, Εσωτερικές Κεραίες. Wi-Fi 6; 4x4:4 MIMO, H Τομέας C9120AXI-H

AIR-CT8540-K9

AIR-CT8540-1K-K9

C9800-40-K9

C9800-80-K9

C9120AXI-H Προδιαγραφή

. Έκδοση λογισμικού Cs Unified Wireless Network 8.9.x ή νεότερη έκδοση

. Έκδοση λογισμικού Cs IOS ® XE 16.11 με AP Device Pack ή νεότερη έκδοση

. Ασύρματα χειριστήρια Cs Catalyst 9800 Series

. Ασύρματοι ελεγκτές της σειράς Cs 3500, 5520 και 8540 και Εικονικός ασύρματος ελεγκτής Cs

. 4x4 MIMO με τέσσερις χωρικές ροές

. Μέγιστη αναλογία συνδυασμού (MRC)

. 802.11n και 802.11a/g διαμόρφωση δέσμης

. Κανάλια 20 και 40 MHz

. Ρυθμοί δεδομένων PHY έως 890 Mbps (40 MHz με 5 GHz και 20 MHz με 2,4 GHz)

. Συγκέντρωση πακέτων: A-MPDU (μετάδοση και λήψη), A-MSDU (μετάδοση και λήψη)

. 802.11 Δυναμική Επιλογή Συχνότητας (DFS)

. Υποστήριξη Cyclic Shift Diversity (CSD).

. 4x4 downlink MU-MIMO με τέσσερις χωρικές ροές

. MRC

. 802.11ac beamforming

. Κανάλια 20-, 40-, 80- και 160-MHz

. Ρυθμοί δεδομένων PHY έως 3,47 Gbps (160 MHz με 5 GHz)

. Συγκέντρωση πακέτων: A-MPDU (μετάδοση και λήψη), A-MSDU (μετάδοση και λήψη)

. 802.11 DFS

. Υποστήριξη CSD

. 4x4 downlink MU-MIMO με τέσσερις χωρικές ροές

. Uplink/downlink OFDMA

. TWT

. Χρωματισμός BSS

. MRC

. 802.11 δέσμη αξόνων

. Κανάλια 20-, 40-, 80- και 160-MHz

. Ρυθμοί δεδομένων PHY έως 5,38 Gbps (160 MHz με 5 GHz και 20 MHz με 2,4 GHz)

. Συγκέντρωση πακέτων: A-MPDU (μετάδοση και λήψη), A-MSDU (μετάδοση και λήψη)

. 802.11 DFS

. Υποστήριξη CSD

Ευέλικτο ραδιόφωνο (είτε στα 2,4 GHz είτε στα 5 GHz)

. 2,4 GHz, απολαβή αιχμής 4 dBi, εσωτερική κεραία, πανκατευθυντική σε αζιμούθιο

. 5 GHz, απολαβή αιχμής 5 dBi, εσωτερική κεραία, πανκατευθυντική σε αζιμούθιο

Αφιερωμένο ραδιόφωνο 5 GHz

. 5 GHz, απολαβή αιχμής 4 dBi, εσωτερική κεραία, πανκατευθυντική σε αζιμούθιο

. Τα σημεία πρόσβασης Cs Catalyst 9120E είναι πιστοποιημένα για χρήση με απολαβές κεραίας έως και 6 dBi (2,4 GHz και 5 GHz)

. Τα Cs Catalyst 9120P Access Points) είναι πιστοποιημένα για χρήση με κέρδη κεραίας έως 13 dBi (2,4 GHz και 5 GHz) με την κεραία AIR-ANT2513-P4M-N=

. Η Cs προσφέρει την ευρύτερη επιλογή κεραιών του κλάδου, παρέχοντας βέλτιστη κάλυψη για μια ποικιλία σεναρίων ανάπτυξης

. Υποστηρίζει Self-Identifiable Antennas (SIA) σε μία θύρα RP-TNC

. Διατίθεται μόνο στο 9120E και στο 9120P

. Συμπαγής υποδοχή πολλαπλών ραδιοσυχνοτήτων με διασύνδεση DART

. Απαιτεί την υποδοχή έξυπνης κεραίας AIR-CAB002-DART-R= 2 ft όταν χρησιμοποιείται με κεραίες με υποδοχή RP-TNC

. Απαιτείται κατά την εκτέλεση του ευέλικτου ραδιοφώνου είτε ως δεύτερο ραδιόφωνο που εξυπηρετεί 5 GHz είτε ως ασύρματο ραδιόφωνο παρακολούθησης ασφάλειας

. 1x 100, 1000, 2500 Multigigabit Ethernet (RJ-45) – IEEE 802.3bz

. Θύρα κονσόλας διαχείρισης (RJ-45)

. USB 2.0 @ 3.75W (ενεργοποιημένο μέσω μελλοντικού λογισμικού)

. 802,3at Power over Ethernet Plus (PoE+), 802,3bt Cs Universal PoE (Cs UPOE+, Cs UPOE ®)

. Cs power injector, AIR-PWRINJ6=

. 802.3af PoE

. Cs power injector, AIR-PWRINJ5= (Σημείωση: Αυτό το μπεκ υποστηρίζει μόνο 802.3af)

Cs Catalyst 9120AXI

. Θερμοκρασία μη λειτουργίας (αποθήκευσης): -22° έως 158°F (-30° έως 70°C)

. Μη λειτουργική δοκιμή υψομέτρου (αποθήκευσης): 25 C, 15.000 πόδια.

. Θερμοκρασία λειτουργίας: 32° έως 122°F (0° έως 50°C)

. Υγρασία λειτουργίας: 10% έως 90% (χωρίς συμπύκνωση)

. Δοκιμή λειτουργικού υψομέτρου: 40 C, 9843 πόδια.

. 2048 MB DRAM

. Flash 1024 MB

2,4 GHz

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79mW)

. -4dBm(0,39mW)

5 GHz

. 26 dBm (400 mW)

. 23 dBm (200 mW)

. 20 dBm (100 mW)

. 17 dBm (50 mW)

. 14 dBm (25 mW)

. 11 dBm (12,5 mW)

. 8 dBm (6,25 mW)

. 5 dBm (3,13 mW)

. 2 dBm (1,56 mW)

. -1dBm (0,79mW)

H (ρυθμιστικός τομέας H):

. 2.412 έως 2.472 GHz; 13 κανάλια
. 5,180 έως 5,320 GHz; 8 κανάλια
. 5,745 έως 5,825 GHz; 5 κανάλια
