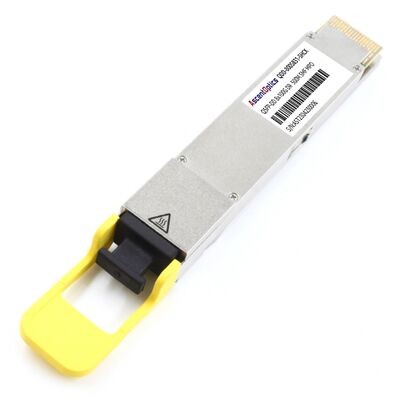

TS-QDO8-318H-01C/800G QSFP-DD DR8 MPO Transceiver Module, 1310nm SMF 500m για κέντρο δεδομένων

Η800G QSFP-DD DR8Ο οπτικός δέκτης είναι ένα βασικό συστατικό για τα σύγχρονα κέντρα δεδομένων υπερκλίμακας, παρέχοντας συνολικό ρυθμό δεδομένων 800Gbps για την κάλυψη των απαιτήσεων εύρους ζώνης της τεχνητής νοημοσύνης και του cloud computing.μήκος κύματος 1310nm, η ενότητα αυτή χρησιμοποιεί8x100G PAM4με διαμόρφωση για τη μετάδοση δεδομένων μέσω ενιαίας μορφής ινών (SMF) για αποστάσεις έως και500 μέτρα.Σχεδιασμένο για περιβάλλοντα υψηλής πυκνότητας, γεφυρώνει το χάσμα μεταξύ λύσεων μικρής εμβέλειας πολλαπλών τρόπων και λύσεων μακρής εμβέλειας μονοτρόπου,προσφέροντας μια βελτιστοποιημένη από πλευράς κόστους διαδρομή για τις διασυνδέσεις σπονδυλικής στήλης με το φύλλο.

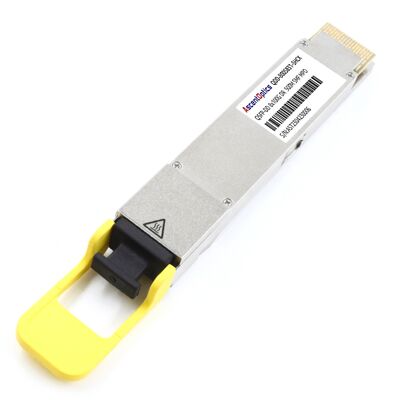

Η εικόνα 1 δείχνει το μπροστινό πάνελ του 800G QSFP-DD DR8 MPO.

Η800G QSFP-DD DR8(Double Density) είναι μια θερμό-συνδεσιμότητα, παράλληλη ενότητα οπτικών ινών που έχει σχεδιαστεί για συνδέσεις Ethernet υψηλής απόδοσης.

• ΜοντάρωσηΧρησιμοποιείPAM4 (Pulse Amplitude Modulation 4-level)σε 106,25Gbps ανά λωρίδα για την επίτευξη της χωρητικότητας 800Gbps.

• Οπτική μηχανήΗ ενότητα διαθέτει μια δέσμη λέιζερ 1310nmEML (Electro-absorption Modulated Laser) Ηλεκτροαπορροφητικός διαμορφωμένος λέιζερήΦωτονική πυριτίουΚαι μια συστοιχία φωτοδιωδών PIN.

• Φόρμα: Η διεπαφή QSFP-DD χρησιμοποιεί μια ηλεκτρική διεπαφή 8 λωρίδων, διατηρώντας την συμβατότητα προς τα πίσω με τα παλαιότερα συστήματα QSFP, ενώ διπλασιάζει την πυκνότητα της θύρας.

• Συνδετήρας: Συνήθως απασχολείΣυνδετήρας MPO-12 ή MPO-16 APC, εξασφαλίζοντας χαμηλή αντίστροφη αντανάκλαση για τη μετάδοση σήματος υψηλής πιστότητας μέσω παράλληλης μονοτροπικής ινών.

Οι σύγχρονοι διαχειριστές κέντρων δεδομένων αντιμετωπίζουν το "απόσταση έναντι κόστους" μειονέκτημα.800G DR8παρέχει την απαραίτητη εμβέλεια για μεγαλύτερες εγκαταστάσεις.

Βασικά στρατηγικά πλεονεκτήματα:

• Επεκτεινόμενη εμβέλεια (500 μέτρα)Ειδικά σχεδιασμένο για μονοδιαχείριση ινών G.652, επιτρέποντας τη διασταυρούμενη σύνδεση σε κάθε σειρά και διασταυρούμενη σύνδεση σε κάθε αίθουσα, που δεν μπορεί να επιτευχθεί από το SR8.

• Ηλεκτρική και θερμική απόδοση: Χτισμένο πάνω σε έναΑρχιτεκτονική DSP 7nm, η ενότητα βελτιστοποιεί την κατανάλωση ισχύος (συνήθως < 16W), η οποία είναι κρίσιμη για τη διατήρηση σταθερής PUE (αποτελεσματικότητα χρήσης ισχύος) σε συστάδες AI.

• Ικανότητα διαφυγής για το μέλλονΤο DR8 είναι μοναδικά κατάλληλο για διαμορφώσεις διακοπής, επιτρέποντας σε μια θύρα 800G να συνδεθεί με δύο μονάδες 400G DR4 ή οκτώ μονάδες 100G DR1.

• Σταθερότητα ενιαίας λειτουργίας: Σε αντίθεση με τις μονάδες πολλαπλών τρόπων που βασίζονται σε VCSEL, οι οπτικές μονοτρόπου 1310nm προσφέρουν ανώτερη σταθερότητα σήματος και χαμηλότερη διασπορά σε απόσταση.

Σε ένα βιομηχανικό σενάριο δικτύωσης τεχνητής νοημοσύνης, η800G QSFP-DD DR8είναι αναπτύσσεται στο στρώμα της σπονδυλικής στήλης του υφάσματος.

• Εγκατάσταση: Κατά τη σύνδεση των διακόπτες 800G, οι μηχανικοί πρέπει να χρησιμοποιούνΚαλώδια MPO APC (Angled Physical Contact)για την αποφυγή της υποβάθμισης του σήματος που προκαλείται από σήματα PAM4 υψηλής αντανάκλασης.

• Συμφωνία: Οι ενότητες μας δοκιμάζονται αυστηρά στις πλατφόρμες Arista, Cisco και NVIDIA/Mellanox για να εξασφαλιστεί το 100%Συμμόρφωση EEPROM/I2Cκαι απρόσκοπτη ενσωμάτωση μεCMIS 5.0εργαλεία παρακολούθησης.

• Σενάρια Εξαφάνισης: Χρησιμοποιώντας ένα καλώδιο διακοπής MPO-to-LC μονοτρόπου, το 800G DR8 χρησιμεύει ως "κέντρο" υψηλής πυκνότητας, απλοποιώντας τη διαχείριση καλωδίων στο δωμάτιο συνάντησης.

Ε: Ποια είναι η μέγιστη απόσταση μετάδοσης του 800G DR8;Α: Το 800G DR8 υποστηρίζει μέγιστο μήκος σύνδεσης500 μέτρα.σε τυποποιημένη ενιαία μορφής ίνα G.652 (SMF), καθιστώντας την ιδανική για διασύνδεση κέντρων δεδομένων σε κλίμακα πανεπιστημιούπολης.

ΕΡ2: Είναι το 800G DR8 συμβατό με το MPO-12 ή το MPO-16;Α: Εξαρτάται από την συγκεκριμένη έκδοση υλικού.MPO-12/APCδιεπαφή για μετάδοση 8 καναλιών, αλλά ορισμένες εκδόσεις υψηλής πυκνότητας μπορεί να απαιτούν MPO-16.

Ε3: Μπορώ να συνδέσω ένα 800G DR8 σε ένα 800G SR8;Α: Όχι. Αυτές οι ενότητες είναι ασυμβίβαστες επειδή χρησιμοποιούν διαφορετικά μήκη κύματος (1310nm έναντι 850nm) και διαφορετικούς τύπους ινών (μονό-τρόπος έναντι πολυ-τρόπου).

Ε4: Υποστηρίζει αυτή η ενότητα την ψηφιακή διαγνωστική παρακολούθηση (DDM);Α: Ναι, υποστηρίζει πλήρωςDDM/DOMμέσω της διεπαφής CMIS, επιτρέποντας την παρακολούθηση σε πραγματικό χρόνο της θερμοκρασίας, της τάσης και της οπτικής ισχύος Tx/Rx.

Ε5: Ποια είναι τα οφέλη της Φωτονικής του Σίλικον στο 800G DR8;Α: Οι εκδόσεις Silicon Photonics συχνά παρέχουν χαμηλότερο κόστος ανά bit και βελτιωμένη θερμική αξιοπιστία σε σύγκριση με τα παραδοσιακά λέιζερ EML, ιδιαίτερα σε περιβάλλοντα μετατροπής 800G υψηλής πυκνότητας.

Ε6: Ποια εγγύηση παρέχεται για το 800G DR8;Α: ΠαρέχουμεΤριετής περιορισμένη εγγύησηκαι τεχνική υποστήριξη καθ' όλη τη διάρκεια της ζωής, συμπεριλαμβανομένης της επαλήθευσης της συμβατότητας και των ενημερώσεων firmware για διάφορους προμηθευτές διακόπτες.

Η800G QSFP-DD DR8είναι η οριστική λύση για τη σύνδεση υψηλής ζώνης, μεσαίας εμβέλειας ενιαίας λειτουργίας στην εποχή της AI. Συνδυάζοντας τη σταθερότητα 1310nm με την πυκνότητα του συντελεστή φόρμας QSFP-DD,εξασφαλίζει ότι το δίκτυό σας είναι έτοιμο για την επόμενη δεκαετία της ανάπτυξης των δεδομένων.
