Επισκόπηση του προϊόντος
Το TS-QD-CO4H-ZRPC είναι ένα υψηλής ποιότητας, υψηλής απόδοσης 400G QSFP-DD Open ZR+ Coherent Optical Transceiver Module σχεδιασμένο ειδικά για σύγχρονη διασύνδεση κέντρων δεδομένων (DCI), μητροπολιτικά δίκτυα,και περιφερειακές εφαρμογές οπτικής μεταφοράς μεγάλων αποστάσεωνΗ εν λόγω ενότητα είναι πλήρως συμβατή με τα πρότυπα Open ZR+ MSA και OIF 400ZR και δίνει τη δυνατότητα στους φορείς εκμετάλλευσης δικτύων να κλιμακώσουν το εύρος ζώνης αποτελεσματικά, μειώνοντας παράλληλα τη συνολική πολυπλοκότητα της ανάπτυξης.
Αυτός ο συνεπής δέκτης ενσωματώνει ένα προηγμένο ASIC 7nm DSP, ultra-narrow line-width tunable C-band lasers (που εκτείνονται από 1528.77nm έως 1567.13nm) και υψηλής ευαισθησίας συνεκτικούς δέκτες.Με την υποστήριξη ευέλικτων, πολλαπλών ρυθμών μετάδοσης (100G/200G/300G/400G) σε συνδυασμό με προηγμένες μορφές διαμόρφωσης PM-QPSK και PM-16QAM,το TS-QD-CO4H-ZRPC παρέχει τη βέλτιστη ισορροπία μεταξύ της μέγιστης χωρητικότητας ινών και της εκτεταμένης απόστασης μετάδοσης μέσω συνδέσεων μονοτροπικής ινών (SMF).

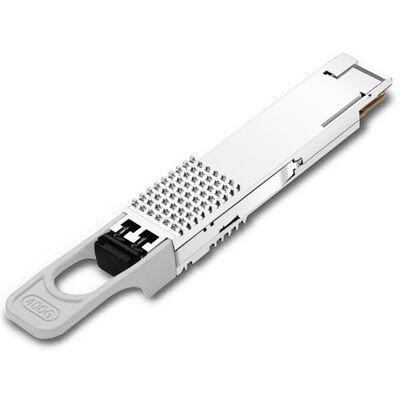

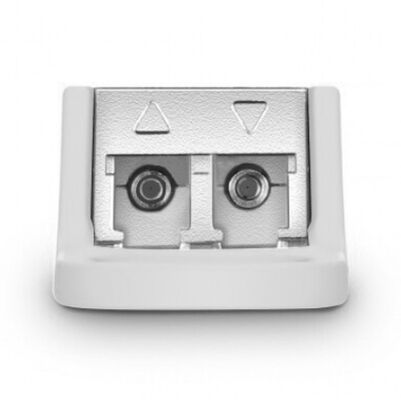

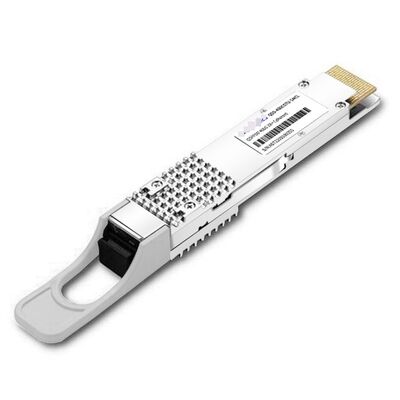

Το σχήμα 1 δείχνει το μπροστινό πάνελ του 400G QSFP-DD OPEN ZR +.
Βασικά χαρακτηριστικά και οφέλη
-
Πολλαπλής ταχύτητας συνεκτική μετάδοση: Υποστηρίζει ρυθμιζόμενες λειτουργίες λειτουργίας σε 100G, 200G, 300G και 400G για να ταιριάζει με διαφορετικές τοπολογίες δικτύου.
-
Ανοιχτή Αρχιτεκτονική: Χτισμένο στο πλαίσιο Open ZR + για να εξασφαλίσει ισχυρή διαλειτουργικότητα πολλών προμηθευτών και αποσύνδεση του υλικού δικτύωσης.
-
Αποτελεσματικότητα IP-over-DWDM: συνδέεται απευθείας σε πλατφόρμες δρομολόγησης και εναλλαγής υψηλής πυκνότητας, εξαλείφοντας την ανάγκη για ογκώδη, ανεξάρτητα εξωτερικά ράφια μεταβιβαστών.
-
Εκτεταμένη εμβέλεια: Φθάνει έως 450 km με πλήρη χωρητικότητα 400G ή έως 2000 km με 100G όταν συνδυάζεται με ενισχυμένα συστήματα γραμμών.
-
Προηγμένη FEC (προηγμένη διόρθωση σφαλμάτων): χαρακτηριστικά Open FEC (O-FEC) για ανώτερο κέρδος κωδικοποίησης και εξαιρετική ανοχή σε οπτικές δυσλειτουργίες.
Λεπτομερείς τεχνικές προδιαγραφές
| Κατηγορία |
Παράμετρος |
Προφίλ προδιαγραφών |
| Γενικές ιδιότητες |
Σχήμα / Αριθμός τμήματος |
Δοκιμαστικό σύστημα |
|
Φόρμα |
Επικαιροποιημένα συστήματα υποδομής3, συμμορφούμενο με το CMIS-Rev5.2) |
| Οπτική απόδοση |
Περιοχή μήκους κύματος |
Εναρμόνιση πλήρους ζώνης C (1528.77nm ~ 1567.13nm) με σταθερότητα ± 1,5 GHz |
|
Μορφές διαμόρφωσης |
PM-QPSK (100G/200G), PM-16QAM (200G/300G/400G) |
|
Προϋπολογισμοί οπτικής σύνδεσης |
Δύναμη TX: -0,5 dBm (προεπιλεγμένη); Πεδίο εισόδου RX: 0 έως -18 dBm |
| Επεξεργασία και ανοχή |
Απόσταση μετάδοσης |
Μεγεθύνεται: 400G ≤ 450km / 100G ≤ 2000km. |
|
Συναισθησία CD |
±40.000 ps/nm (PM-QPSK) · ±10.000 ps/nm (PM-16QAM) |
| Ηλεκτρική & Διασύνδεση |
Κατανάλωση ενέργειας |
Τυπικό: 18W-22W. Μέγιστο: 24W (με πλήρες φορτίο) |
|
Σύνδεσμοι / Διασύνδεση |
Διπλής οπτικός σύνδεσμος LC/UPC· ηλεκτρικός CEI-56G-VSR 76 πινών |
Σύγκριση αρχιτεκτονικής: Open ZR+ vs. Standard OIF 400ZR
Η κατανόηση των επιλογών σχεδιασμού μεταξύ των ανοιχτών πρωτοκόλλων ZR + και των τυποποιημένων πρωτοκόλλων 400ZR είναι κρίσιμη για την κατασκευή ενός αποτελεσματικού backbone.Ο παρακάτω πίνακας περιγράφει γιατί το TS-QD-CO4H-ZRPC προσφέρει αυξημένη ευελιξία για τα περιφερειακά δίκτυα δεδομένων:
| Κριτήρια δικτύου |
400G Open ZR+ (TS-QD-CO4H-ZRPC) |
Πρότυπο OIF 400ZR |
| Στόχος εφαρμογής |
Συνδέσεις DWDM μετρό, περιφερειακών και πολλαπλών διαδρομών |
Σύνδεσμοι DCI μικρής εμβέλειας σημείο-σημείο |
| Μέγιστη εμβέλεια 400G |
Μέχρι 450 km - 1000 km (μέσω ενισχυμένων συστημάτων γραμμών) |
Περιορισμός έως 120 km μέγιστο |
| Πολυτιμητική πράξη |
Ναι (Δυναμικά κλιμακώνεται σε 100G/200G/300G/400G) |
Μόνο σταθερή λειτουργία 400G |
| Πολλαπλασιασμός οικοδεσπότη |
Υποστηρίζει τόσο τα δοχεία Ethernet όσο και τα δοχεία OTN (OTU4/OTU CN) |
Απαγορεύεται μόνο το Ethernet (400GbE) |
| Προώθηση διόρθωσης σφαλμάτων |
O-FEC (υψηλό κέρδος, 11,6dB καθαρό κέρδος κωδικοποίησης) |
C-FEC (Concatenated FEC, χαμηλότερο κέρδος) |
Γενικές ερωτήσεις
Ε1: Ποια είναι τα κύρια αρχιτεκτονικά οφέλη της ανάπτυξης του Open ZR+ έναντι των παραδοσιακών transponder;
Α: Η υλοποίηση ανοικτών μονάδων ZR+ όπως το TS-QD-CO4H-ZRPC επιτρέπει το IP-over-DWDM (IPoDWDM).οι χειριστές αφαιρούν το πλαίσιο του ενδιάμεσου αντιδράτηΑυτό μειώνει το αποτύπωμα, μειώνει τις κεφαλαιακές δαπάνες (CapEx), μειώνει τους λογαριασμούς ψύξης και απλοποιεί τη διαχείριση της στρώσης δικτύου.
Ε2: Μπορεί αυτή η μονάδα να συνδεθεί απρόσκοπτα με τους διακόπτες Cisco, Arista και άλλων τρίτων;
Η ενότητα συμμορφώνεται αυστηρά με τις τυπικές διαστάσεις MSA QSFP-DD και ακολουθεί τα πλαίσια διαμόρφωσης CMIS 5.2 για να επιτρέψει ισχυρή διαλειτουργικότητα υλικού μεταξύ των εμπορικών σημάτων.Επειδή οι μεμονωμένοι πωλητές υλικού επιβάλλουν ξεχωριστή επαλήθευση κωδικοποίησης EEPROM, παρακαλούμε ενημερώστε την ομάδα μηχανικών μας για την πλατφόρμα υποδοχής στόχου σας (π.χ. Cisco Catalyst/NEXUS, Arista, Juniper ή Huawei) κατά την παραγγελία, ώστε να μπορέσουμε να αρχίσουμε την βέλτιστη αντιστοιχία firmware.
Ε3: Ποια τεχνική υποστήριξη ενσωμάτωσης και μετά την πώληση προσφέρετε για συνεκτική θέση σε λειτουργία συνδέσμου;
Α: Οι συνεκτικές αναπτύξεις απαιτούν ακριβείς παραμέτρους όσον αφορά τις διαμορφώσεις της πλευράς της γραμμής, τη διαχείριση OSNR και τις ισορροπίες οπτικής ισχύος.Παρέχουμε άμεση πρόσβαση σε ανώτερους μηχανικούς πεδίου οπτικών δικτύων που βοηθούν με τους υπολογισμούς του προϋπολογισμού μηχανικής σύνδεσης, διαβούλευση εξ αποστάσεως για την έναρξη λειτουργίας, βήματα δοκιμών πριν από την επικύρωση και διαγνωστική αντιμετώπισης προβλημάτων σε απευθείας σύνδεση για τη διασφάλιση καθαρών περιθωρίων BER.
Ε4: Ποιες είναι οι πολιτικές εγγύησης και οι διαδικασίες αντικατάστασης υλικού για διεθνείς επιχειρηματικούς πελάτες;
Α: Όλοι οι βιομηχανικοί οπτικοί δέκτες μας φέρουν μια ολοκληρωμένη εγγύηση ενός έτους που καλύπτει ανωμαλίες σχεδιασμού ή συναρμολόγησης.Η ταχεία διεθνής υποδομή μας για την έγκριση επιστροφής εμπορευμάτων (RMA) ξεκινά να λειτουργείΜετά από μια σύντομη αναθεώρηση της τεχνολογικής διάγνωσης, ένα εξοπλισμό αντικατάστασης επεξεργάζεται συνήθως και αποστέλλεται μέσα σε 3 έως 5 εργάσιμες ημέρες από το αποθεματικό δοκιμών μας.
