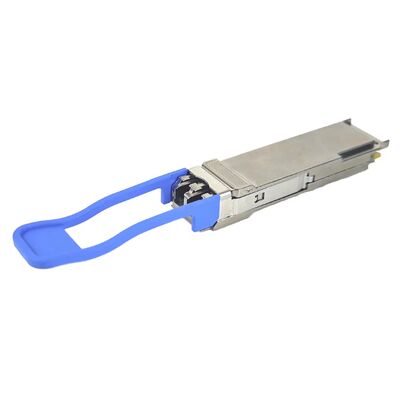

QSFP28-100G-SR4, Οπτικός πομποδέκτης Huawei 100G, 850nm/100m/MPO

Το Huawei Compatible QSFP28-100G-SR4 είναι μια μονάδα οπτικού πομποδέκτη υψηλής απόδοσης, με δυνατότητα σύνδεσης εν θερμώ, σχεδιασμένη για μετάδοση δεδομένων μικρής εμβέλειας σε δίκτυα 100 Gigabit Ethernet (100 GbE), συμπλέγματα υπολογιστών υψηλής απόδοσης (HPC) και κέντρα δεδομένων επιχειρήσεων. Λειτουργώντας σε ονομαστικό μήκος κύματος 850 nm μέσω ίνας πολλαπλών λειτουργιών (MMF), αυτή η μονάδα παρέχει αξιόπιστη απόσταση μετάδοσης έως και 70 μέτρων χρησιμοποιώντας ίνα OM3 ή έως 100 μέτρα χρησιμοποιώντας την υποδομή OM4/OM5.

Εξοπλισμένος με μια τυπική διασύνδεση οπτικού συνδέσμου αρσενικού MPO-12 και ενσωματωμένη ψηφιακή οπτική παρακολούθηση (DOM/DDM), αυτός ο πομποδέκτης προσφέρει απρόσκοπτη συμβατότητα με διακόπτες Huawei, δρομολογητές και κάρτες διασύνδεσης δικτύου (NIC). Παρέχει υψηλή πυκνότητα, χαμηλή κατανάλωση ενέργειας (συνήθως μικρότερη από 2,5 W) και σταθερή αξιοπιστία για σύγχρονες οπτικές διασυνδέσεις.

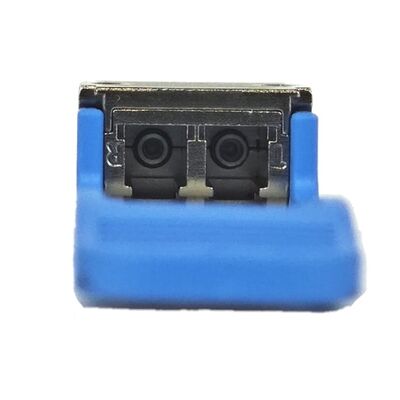

Το σχήμα 1 δείχνει τον μπροστινό πίνακα του QSFP28-100G-SR4.

Το συμβατό με Huawei QSFP28-100G-SR4 αντιπροσωπεύει την κορυφή της μηχανικής οπτικής διασύνδεσης μικρής απόστασης υψηλής πυκνότητας. Ο όρος QSFP28 (Quad Small Form-factor Pluggable 28) αναφέρεται στον τυποποιημένο συντελεστή μορφής βιομηχανίας βελτιστοποιημένος για ρυθμούς δεδομένων 100G. Η ονομασία SR4 υποδεικνύει την αρχιτεκτονική "Μικρής εμβέλειας" που χρησιμοποιεί 4 ανεξάρτητα κανάλια εκπομπής και λήψης (λωρίδες).

Αντί να δρομολογεί δεδομένα σε ένα μόνο σκέλος ίνας, αυτή η μονάδα χωρίζει τη συνολική ροή των 100 Gbps σε τέσσερις ξεχωριστές γραμμές, καθεμία από τις οποίες λειτουργεί με ρυθμό γραμμής 25,78125 Gbps χρησιμοποιώντας διαμόρφωση NRZ (Μη Επιστροφή στο Μηδέν). Η διεπαφή απαιτεί μια υποδοχή MPO/MTP 12 ινών (συγκεκριμένα που χρησιμοποιεί 4 λωρίδες για μετάδοση, 4 λωρίδες για λήψη και αφήνοντας τις 4 κεντρικές ίνες αχρησιμοποίητες), καθιστώντας την την οριστική επιλογή υλικού για τη μετάβαση τοπικών δικτύων από παλαιού τύπου δομές 10G/40G σε αγωγούς 100G υψηλής χωρητικότητας.

Ένα πρωταρχικό εμπόδιο κατά την ανάπτυξη οπτικών μονάδων τρίτων είναι το κλείδωμα λογισμικού ή τα αυστηρά πρωτόκολλα επικύρωσης υλικού μέσα σε επιχειρησιακά λειτουργικά συστήματα όπως το Huawei VRP (Ευέλικτη πλατφόρμα δρομολόγησης). Οι συμβατοί μας πομποδέκτες Huawei υποβάλλονται σε αυστηρή επαλήθευση υλικού και εξειδίκευση εσωτερικής κωδικοποίησης EEPROM.

Όταν εισάγεται σε διακόπτες υψηλής τεχνολογίας, όπως η σειρά Huawei CloudEngine, το κεντρικό σύστημα αναγνωρίζει αμέσως τη μονάδα, διαβάζει άψογα τους πίνακες εσωτερικών παραμέτρων της και συμπληρώνει τυπικές εντολές διεπαφής χωρίς να προκαλεί προειδοποιήσεις "μη υποστηριζόμενος πομποδέκτης" ή καταστάσεις τερματισμού της θύρας διασύνδεσης.

Η θερμική διαχείριση είναι μια κρίσιμη μέτρηση κόστους λειτουργίας για υποδομές κέντρων δεδομένων μεγάλης κλίμακας. Η αρχιτεκτονική QSFP28-100G-SR4 έχει σχεδιαστεί γύρω από συστοιχίες VCSEL (Vertical-Cavity Surface-Emitting Laser) υψηλής απόδοσης 850nm και εξειδικευμένα chipset φωτοανιχνευτών PIN. Αυτό επιτρέπει στον πομποδέκτη να λειτουργεί κάτω από ένα εξαιρετικά βελτιστοποιημένο κέλυφος ισχύος, διατηρώντας μια τυπική απαγωγή ισχύος μικρότερη από 2,5 Watt σε όλο το θερμικό εύρος λειτουργίας του, μεταφράζοντας άμεσα σε μειωμένα έξοδα ψύξης και χαμηλότερα ηλεκτρικά λειτουργικά έξοδα (OpEx).

Η συντήρηση του δικτύου σε πραγματικό χρόνο απαιτεί λεπτομερή ορατότητα σε μεταβλητές οπτικού φυσικού επιπέδου. Αυτή η ενότητα ενσωματώνει τυπικές τροφοδοσίες δεδομένων DOM (Digital Optical Monitoring) σύμφωνα με τις βιομηχανικές συμφωνίες SFF-8636. Οι τεχνικοί δικτύου μπορούν να παρακολουθούν κρίσιμα διαγνωστικά σε πραγματικό χρόνο απευθείας μέσω του διακόπτη CLI, συμπεριλαμβανομένων:

• Επίπεδα ισχύος οπτικής μετάδοσης (Tx) ανά κανάλι

• Μετρήσεις ευαισθησίας ισχύος οπτικής λήψης (Rx) ανά κανάλι

• Θερμοκρασία λειτουργίας εσωτερικής μονάδας

• Κατανομές ρεύματος πόλωσης λέιζερ

• Παρακολούθηση τάσης τροφοδοσίας σε πραγματικό χρόνο

Για να δημιουργήσετε συνδεσιμότητα οπτικής σύνδεσης χωρίς σφάλματα στις σειρές του δικτύου σας, είναι σημαντικό να ταιριάξετε τον πομποδέκτη με τις σωστές προδιαγραφές καλωδίωσης οπτικών ινών:

• Ο σύνδεσμος MPO-12: Ο πομποδέκτης φιλοξενεί μια εσωτερική αρσενική οπτική υποδοχή MPO-12 που περιέχει ακίδες ευθυγράμμισης. Ως εκ τούτου, το καλώδιο εμπλάστρου ινών πρέπει να καταλήγει σε έναν σύνδεσμο Θηλυκών MPO-12/MTP-12 (χωρίς ακίδες).

• Κλίμακα βαθμού και απόστασης Fiber Glass:

  • Αναπτύξτε το OM3 Multimode Fiber (MMF) για να επιτύχετε αξιόπιστες αποστάσεις μετάδοσης 100G έως και 70 μέτρα.

  • Αναπτύξτε OM4 ή OM5 Multimode Fiber (MMF) για να ξεκλειδώσετε τις δυνατότητες πλήρους λειτουργικής προσέγγισης έως και 100 μέτρα.

• Οπτική πολικότητα: Οι τυπικές αναπτύξεις παράλληλων οπτικών 100G απαιτούν καλώδια πολικότητας MPO τύπου Β για τη σωστή διασταύρωση των θυρών εκπομπής (Tx) του διακόπτη Α με τις αντίστοιχες θύρες λήψης (Rx) του διακόπτη Β.

1. Προσανατολίστε προσεκτικά τη μονάδα QSFP28 έτσι ώστε το ενσωματωμένο κλειδί ευθυγράμμισης pull-tab να ευθυγραμμιστεί με την υποδοχή φυσικού προσανατολισμού της θύρας μεταγωγέα Huawei.

2. Σύρετε απαλά τον πομποδέκτη στην ανοιχτή θύρα μέχρι να ακούσετε ένα μηχανικό «κλικ», που δείχνει ότι η μονάδα είναι κλειδωμένη με ασφάλεια στο πίσω μέρος του κλουβιού.

3. Αφαιρέστε τα προστατευτικά καπάκια σκόνης από καουτσούκ τόσο από το οπτικό παράθυρο του πομποδέκτη όσο και από το θηλυκό καλώδιο MPO-12 patch. Επιθεωρήστε την ακραία όψη της ίνας με μια ίνα και καθαρίστε εάν χρειάζεται.

4. Ευθυγραμμίστε το κλειδί της θηλυκής υποδοχής MPO με την υποδοχή του πομποδέκτη και τοποθετήστε το καλά. Η ενδεικτική λυχνία LED σύνδεσης στον διακόπτη κεντρικού υπολογιστή θα μεταβεί σε σταθερό πράσινο χρώμα μέσα σε λίγα λεπτά από την ολοκλήρωση των οπτικών χειραψιών.

Οι διαχειριστές προμηθειών αξιολογούν συχνά τις οπτικές διαδρομές διασύνδεσης κατά το σχεδιασμό υφασμάτων πανεπιστημιούπολης 100G και συναθροίσεων διακομιστών. Ο παρακάτω πίνακας προϊόντων περιγράφει τα χαρακτηριστικά απόδοσης των τυπικών επιλογών 100G QSFP28 έναντι της μονάδας SR4 μικρής εμβέλειας:

Α: Ναι, απολύτως. Οι συμβατές μας μονάδες QSFP28-100G-SR4 με Huawei είναι φορτωμένες με προσαρμοσμένο κωδικό συστήματος EEPROM που έχει διαμορφωθεί ειδικά για να ταιριάζει με τους κανόνες λογισμικού VRP της Huawei. Όταν αναπτύσσετε αυτήν τη μονάδα σε έναν διακόπτη Huawei (όπως η σειρά CloudEngine 6800 ή 8800), αρχικοποιείται εγγενώς. Ο διακόπτης το καταγράφει ακριβώς όπως μια επώνυμη αρχική μονάδα, ξεκλειδώνοντας πλήρη ενσωμάτωση CLI, ενδείξεις τηλεμετρίας και λειτουργία χωρίς σφάλματα.

Α: Πρέπει να χρησιμοποιήσετε ένα καλώδιο ενημερωμένης έκδοσης ινών Multimode (MMF) (είτε OM3, OM4 ή OM5 γυαλί) που τερματίζεται με μια υποδοχή Θηλυκής MPO-12 στο άκρο του πομποδέκτη. Ο θηλυκός σύνδεσμος απαιτείται επειδή η μονάδα QSFP28 διαθέτει εσωτερικές αρσενικές ακίδες ευθυγράμμισης. Για τυπικές συνδέσεις διακόπτη σε διακόπτη, φροντίστε να παραγγείλετε ένα καλώδιο MPO πολικότητας τύπου Β για να διασφαλίσετε τη σωστή αντιστοίχιση λωρίδας πομπού σε δέκτη.

Α: Ναι. Επειδή το πρότυπο 100GBASE-SR4 βασίζεται εγγενώς σε 4 μεμονωμένες παράλληλες λωρίδες που τρέχουν με ταχύτητα 25,78 Gbps, μπορείτε εύκολα να εκτελέσετε μια διαμόρφωση διακοπής. Συνδέοντας ένα θηλυκό MPO-12 σε καλώδιο πλεξούδας πολλαπλών λειτουργιών 4x Duplex LC, μπορείτε να δρομολογήσετε τα σήματα σε τέσσερις μεμονωμένες θύρες 25G SFP28 SR σε μεταγωγείς κατάντη ή κάρτες διασύνδεσης δικτύου. Απλώς πρέπει να εισαγάγετε τη διαίρεση ή τη διάσπαση της θύρας εντολής διαμόρφωσης στη θύρα διασύνδεσης του διακόπτη κεντρικού υπολογιστή.

Α: Υποστηρίζουμε αυτόν τον οπτικό πομποδέκτη με μια κορυφαία στον κλάδο Εγγύηση Προηγμένης Αντικατάστασης 3 ετών. Στη σπάνια περίπτωση που μια μονάδα παρουσιάσει οπτική υποβάθμιση ή αστοχία εσωτερικού εξαρτήματος εντός αυτής της περιόδου, η ομάδα τεχνικής επιμελητείας μας συντονίζει μια ταχεία ανταλλαγή προϊόντων για να ελαχιστοποιήσει το χρόνο διακοπής λειτουργίας του δικτύου. Επιπλέον, παρέχουμε τεχνική υποστήριξη εφ' όρου ζωής, παρέχοντας απομακρυσμένη βοήθεια για επαλήθευση συμβατότητας, αντιμετώπιση προβλημάτων αναλυτικών στοιχείων DOM και ερωτήσεις διαμόρφωσης ξεκάθαρων στοιχείων.

A: Το MPO (Multi-Fiber Push On) είναι το γενικευμένο διεθνές πρότυπο όνομα για αυτόν τον τύπο σύνδεσης πολλαπλών ινών. Το MTP® είναι μια επωνυμία κατατεθέν εμπορικού σήματος που ανήκει στην US Conec, που αντιπροσωπεύει μια κατασκευασμένη, premium έκδοση μιας υποδοχής MPO. Οι υποδοχές MTP είναι πλήρως συμβατές με τις τυπικές διεπαφές MPO, αλλά διαθέτουν μηχανικές βελτιώσεις που μειώνουν την απώλεια εισαγωγής, ελαχιστοποιούν τη φθορά της πρόσοψης των ινών και βελτιστοποιούν τη φυσική σταθερότητα του ελατηρίου σε κύκλους σύνδεσης υψηλής πυκνότητας.

Α: Ναι, αυτή η μονάδα είναι 100% hot-pluggable. Μπορείτε να εισαγάγετε ή να εξαγάγετε τον πομποδέκτη από οποιαδήποτε λειτουργική θύρα μεταγωγής Huawei χωρίς να απενεργοποιήσετε το σύστημα, να διακόψετε τις γειτονικές θύρες ή να ενεργοποιήσετε διακοπές ρεύματος στο πίσω επίπεδο του συστήματος. Αυτό σας επιτρέπει να αυξήσετε τη χωρητικότητα της ζεύξης ή να αντικαταστήσετε εξαρτήματα υλικού κατά τις ώρες παραγωγής χωρίς να χρειάζεστε προγραμματισμένα παράθυρα συντήρησης διακοπής λειτουργίας δικτύου.

Ο οπτικός πομποδέκτης Huawei Compatible QSFP28-100G-SR4 προσφέρει έναν εξαιρετικό συνδυασμό υψηλής απόδοσης, χαμηλής κατανάλωσης ενέργειας και οικονομικής απόδοσης για εφαρμογές μικρής εμβέλειας 100 GbE. Συνδυάζοντας την πραγματική συμβατότητα του συστήματος Huawei με την premium αρχιτεκτονική παράλληλων οπτικών 850nm και τα ενσωματωμένα διαγνωστικά DOM, αυτή η μονάδα παρέχει στα δίκτυα επιχειρήσεων και κέντρων δεδομένων μια απίστευτα αξιόπιστη βάση σύνδεσης ινών υψηλής πυκνότητας.
