Επισκόπηση προϊόντος & Εφαρμογή Κέντρου Δεδομένων
Ο Huawei QSFP-100G-BIDI-G2 είναι ένας πρωτοποριακός, δυναμικός οπτικός πομποδέκτης αμφίδρομης σύνδεσης (BiDi) QSFP28, σχεδιασμένος για εφαρμογές Ethernet 100 Gigabit υψηλής πυκνότητας. Καθώς τα εταιρικά δίκτυα και τα κέντρα δεδομένων υπερκλίμακας μεταναστεύουν από παλαιού τύπου υποδομές 10G και 40G σε αρχιτεκτονικές 100G, η βελτιστοποίηση των υφιστάμενων εγκαταστάσεων οπτικών ινών γίνεται πρωταρχική στρατηγική εξοικονόμησης κόστους.
Χρησιμοποιώντας την τεχνολογία BiDi (Bi-Directional), αυτή η μονάδα επιτρέπει την ταυτόχρονη μετάδοση και λήψη δεδομένων σε ένα μόνο στέλεχος διπλής ίνας πολλαπλής λειτουργίας LC (MMF). Λειτουργεί σε διπλά μήκη κύματος (850nm και 910nm) σε δύο κανάλια 50Gbps μέσω διαμόρφωσης PAM4. Αυτή η πρωτοποριακή μηχανική επιτρέπει στους χειριστές δικτύων να επαναχρησιμοποιήσουν πλήρως την υπάρχουσα υποδομή καλωδίωσης διπλής όψης LC 10G/40G ή OM4, εξαλείφοντας τα τεράστια έξοδα για την τοποθέτηση νέων πλαισίων ενημέρωσης MPO πολλαπλών ινών και καλωδίων κορμού.

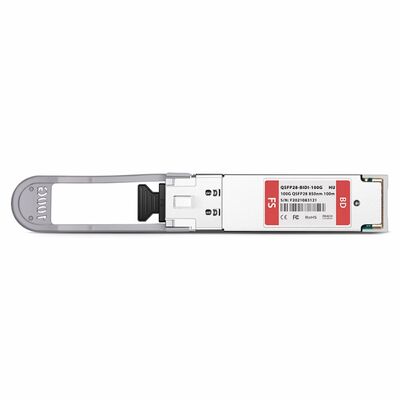

Το σχήμα 1 δείχνει τον μπροστινό πίνακα του QSFP-100G-BIDI-G2.
Πίνακας Τεχνικών Προδιαγραφών
Ελέγξτε τις πλήρεις οπτικές, ηλεκτρικές και περιβαλλοντικές παραμέτρους παρακάτω για να διασφαλίσετε την ακριβή ανάπτυξη στο οικοσύστημα υλικού σας:
| Παράμετρος |
Προδιαγραφές |
| Κατασκευαστής / Μάρκα |
Huawei / LonRise Distribution |
| Αριθμός μοντέλου |
QSFP-100G-BIDI-G2 |
| Form Factor |
QSFP28 (Quad Small Form-factor Pluggable 28) |
| Ρυθμός δεδομένων |
100 Gbps (2x 50Gbps διαμορφωμένα κανάλια PAM4) |
| Μήκος κύματος (Tx/Rx) |
850 nm & 910 nm Αμφίδρομη |
| Μέγιστη Απόσταση |
70 μέτρα πάνω από OM3 MMF / 100 μέτρα πάνω από OM4 MMF |
| Οπτικός σύνδεσμος |
Duplex LC/UPC |
| Τύπος ινών |
Multimode Fiber (MMF, 50/125µm) |
| Τύπος πομπού |
VCSEL (λέιζερ που εκπέμπει επιφάνεια κάθετης κοιλότητας) |
| Τύπος δέκτη |
Φωτοανιχνευτής PIN |
| Ψηφιακά διαγνωστικά (DDM/DOM) |
Υποστηρίζεται (παρακολούθηση σε πραγματικό χρόνο ισχύος, θερμοκρασίας, τάσης) |
| Κατανάλωση ρεύματος |
< 4,0 W |
| Εύρος θερμοκρασίας λειτουργίας |
Εμπορικό (0°C έως 70°C) |
| Διόρθωση σφαλμάτων προώθησης |
Απαιτείται KP4 FEC στην πλατφόρμα υποδοχής |
| Ασφάλεια & Συμμόρφωση |
RoHS-6, CE, Κατηγορία λέιζερ 1 |
Συχνές ερωτήσεις για σύγκριση προϊόντων, συμβατότητα και μετά την πώληση
Ε1: Ποια είναι η κύρια διαφορά μεταξύ των μονάδων QSFP-100G-BIDI-G2 και των τυπικών μονάδων 100G SR4;
Α: Η κύρια διαφορά έγκειται στην απαιτούμενη υποδομή καλωδίωσης οπτικών ινών και στο κόστος μετάβασης.
-
Τυπικές μονάδες 100G SR4: Λειτουργούν με καλώδια πολλαπλών λειτουργιών MPO/MTP 8 ινών ή 12 ινών, διαιρώντας την κυκλοφορία σε 4 ξεχωριστές παράλληλες λωρίδες (4x25G).
-
Ενότητες Huawei QSFP-100G-BIDI-G2: Ενοποιήστε την κυκλοφορία σε δύο λωρίδες 50G χρησιμοποιώντας διπλά μήκη κύματος (850nm/910nm) μέσω ενός τυπικού καλωδίου διπλής όψης LC 2 ινών.
Εάν το κέντρο δεδομένων σας χρησιμοποιεί επί του παρόντος τυπικά καλώδια ενημέρωσης κώδικα LC από παλιούς διακόπτες BiDi 10G ή 40G, η ανάπτυξη της μονάδας G2 BiDi σάς εξοικονομεί από την αγορά ακριβών καλωδίων κορμού MPO και την επανεγγραφή των καλωδίων ενημέρωσης ινών.
Ε2: Είναι αυτή η μονάδα Huawei QSFP-100G-BIDI-G2 συμβατή με διακόπτες τρίτων όπως η Cisco ή η Juniper;
Α: Αυτή η συγκεκριμένη μονάδα είναι εγγενώς κωδικοποιημένη για να υποστηρίζει εταιρικούς διακόπτες, δρομολογητές και τείχη προστασίας της Huawei. Ωστόσο, η LonRise ειδικεύεται στην προσαρμοσμένη κωδικοποίηση υλικού EEPROM. Εάν το περιβάλλον του κέντρου δεδομένων σας απαιτεί διαλειτουργικότητα πολλών προμηθευτών (για παράδειγμα, σύνδεση ενός βασικού δρομολογητή Huawei σε έναν μεταγωγέα Cisco Catalyst 9300L), προσδιορίστε τον εξοπλισμό-στόχο σας όταν στέλνετε ένα ερώτημα. Μπορούμε να παρέχουμε πλήρως συμβατές ή διασταυρούμενες παραλλαγές για να εξασφαλίσουμε απρόσκοπτη λειτουργία plug-and-play.
Ε3: Γιατί η πλατφόρμα κεντρικού υπολογιστή απαιτεί την ενεργοποίηση του KP4 FEC (Forward Error Correction) για αυτήν την ενότητα;
Α: Το QSFP-100G-BIDI-G2 χρησιμοποιεί προηγμένη τεχνολογία οπτικού PAM4 (4-level Pulse Amplitude Modulation) για μετάδοση 50 Gbps ανά οπτική λωρίδα. Επειδή η σηματοδότηση PAM4 είναι πολύ περίπλοκη και πιο ευαίσθητη στον οπτικό θόρυβο από την παλαιότερη τεχνολογία NRZ, το σύστημα μεταγωγής κεντρικού υπολογιστή πρέπει να έχει ενεργοποιημένο το KP4 FEC για να διορθώνει αυτόματα τα σφάλματα bit, διασφαλίζοντας μια σταθερή, χωρίς σφάλματα σύνδεση στο εύρος των 70m/100m.
Ε4: Ποια εξυπηρέτηση μετά την πώληση και τεχνική υποστήριξη προσφέρει η LonRise για αυτήν την ενότητα;
Α: Το LonRise παρέχει ένα ολοκληρωμένο σύστημα υποστήριξης μετά την πώληση για όλους τους πελάτες μας B2B:
-
Εγγύηση 1 έτους: Κάθε ολοκαίνουργια μονάδα Huawei περιλαμβάνει εγγύηση αντικατάστασης ή επισκευής 1 έτους για ελαττώματα κατασκευής και υλικών.
-
Αυστηρές δοκιμές πριν από την αποστολή: Όλες οι μονάδες υποβάλλονται σε αυστηρή επιθεώρηση συμβατότητας, ακεραιότητας σήματος και οπτικής ισχύος στα εργαστήρια δοκιμών μας πριν από την αποστολή.
-
Απομακρυσμένη τεχνική βοήθεια: Οι μηχανικοί δικτύου μας είναι διαθέσιμοι για να σας βοηθήσουν με τη διαμόρφωση απομακρυσμένου συστήματος, την ερμηνεία τηλεμετρίας DOM/DDM και τον εντοπισμό σφαλμάτων συνδέσμων μεταξύ προμηθευτών.
Ε5: Ποιος είναι ο εκτιμώμενος χρόνος παράδοσης και η μέθοδος αποστολής για διεθνείς παραγγελίες;
Α: Για τυπικές παραγγελίες αποθεμάτων, ο χρόνος παράδοσης είναι 2-3 εργάσιμες ημέρες. Αποστέλλουμε σε όλο τον κόσμο από την Κίνα κυρίως χρησιμοποιώντας γραμμές express DHL, FedEx και UPS, διασφαλίζοντας ότι κρίσιμα στοιχεία δικτύου φτάνουν στο κέντρο δεδομένων σας εντός 3 έως 5 εργάσιμων ημερών παγκοσμίως. Όλες οι συσκευασίες σφραγίζονται με ασφάλεια σε αντιστατική συσκευασία ESD για την αποφυγή ηλεκτροστατικής ζημιάς κατά τη μεταφορά.
